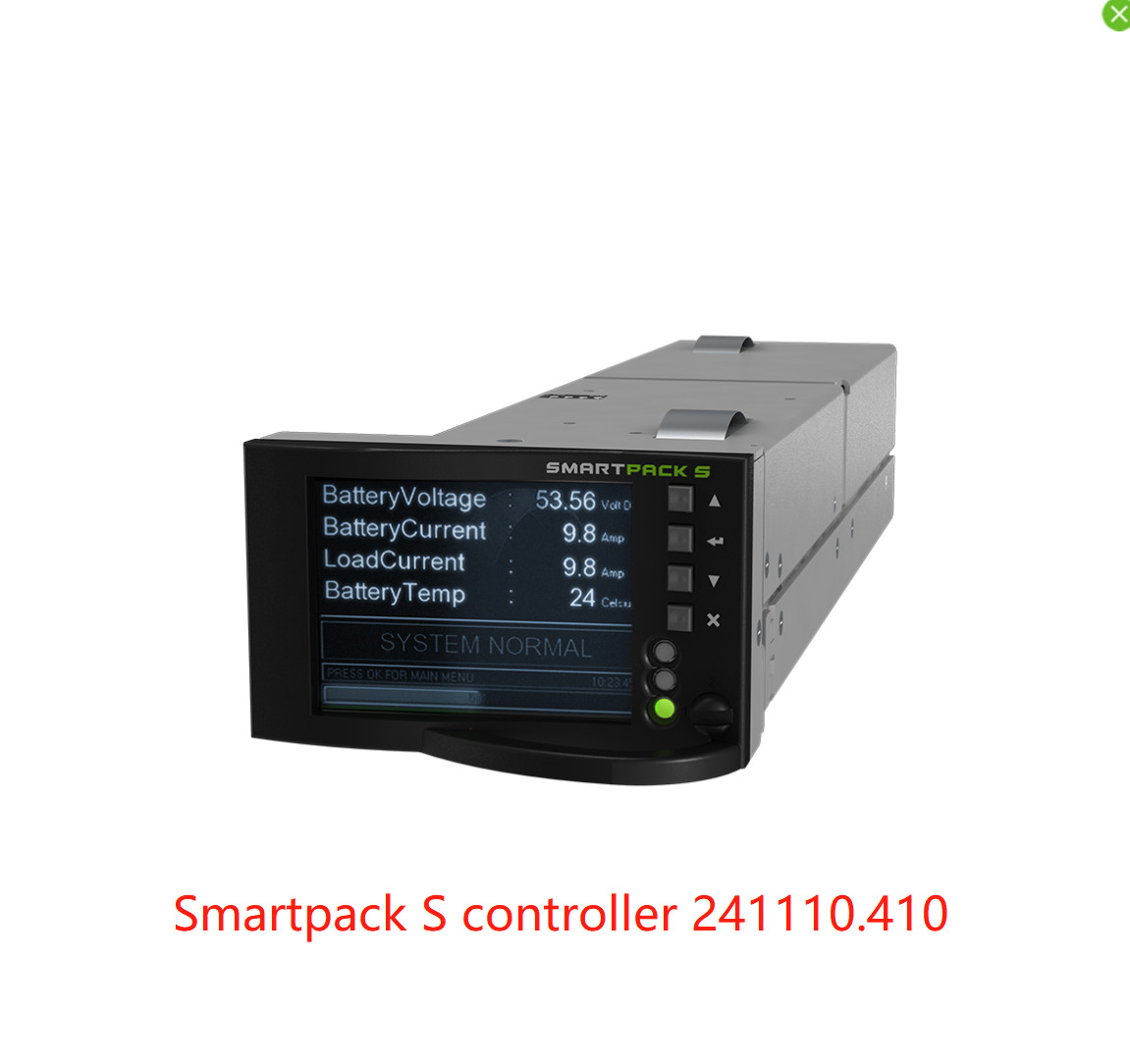

Eltek Telecom Überwachungsmodul Smartpack S Controller für 12Vdc, 24Vdc, 48Vdc und 60Vdc Telekommunikationssysteme (242100.410)
Entwickelt für die Flatpack S Systemplattform, findet der Smartpack S seinen Weg in viele Anwendungen mit begrenztem Platzangebot. Der Smartpack S wird in 1HE hohen, 265 mm tiefen Stromschränken eingesetzt und bietet umfassende Überwachung und Steuerung eines 2-3kW-Systems, das weniger als 6 Liter einnimmt.
Hauptmerkmale
- Grafisches 2,2” kontrastreiches, hochauflösendes Farbdisplay für einfache Navigation im Benutzermenü
- Ethernet für Fernüberwachung und -steuerung über Webbrowser
- SNMP-Protokoll mit Trap, Set und Get über Ethernet. E-Mail-Benachrichtigung bei Trap-Alarmen
- 6 programmierbare Relaisausgänge
- 6 programmierbare Mehrzweckeingänge („Digitaleingänge“ oder analoge Signale).
- Umfassende Protokollierung
- Automatische Batterieüberwachung und -test
- Batteriequalität SoH basierend auf Testergebnissen und mehr
Anwendung :
TELEKOMMUNIKATION – MOBIL / DRAHTLOS
· FUNK-BASISSTATIONEN / ZELLENSTANDORTE
· LTE / 4G / WIMAX
· VERTEILTE ANTENNENSYSTEME
· BREITBAND
TELEKOMMUNIKATION – FESTNETZ
· FASEROPTIK / FTTX
· MIKROWELLEN
· KABEL
· BREITBAND
OFFSHORE- UND PROZESSINDUSTRIE
· SICHERHEITS- UND AUTOMATISIERUNGSSYSTEME (SAS)
BAHNINFRASTRUKTUR
· STEUERUNG & SCHUTZ
· SIGNALTECHNIK
PARAMETER:
| TECHNISCHE DATEN |
| Modell |
Smartpack S |
| Teilenummer |
242100.410 |
| EINGANGSDATEN |
|
|
| Spannung (nominal) |
10 - 75 VDC |
| Stromaufnahme, max. - ohne erregte Relais max. - alle Relais erregt |
3,1 W (Display im Ruhezustand) 5,5 W (Display an) |
| SYSTEMANSCHLÜSSE - SYSTEMMONITORE |
|
| Spannungserfassung, Systemspannungsunterstützung |
12 VDC, 24VDC, 48VDC & 60VDC |
| Stromerfassung, Shunt-Unterstützung |
0 - 20 mV und 0 - 60 mV |
| Batteriesicherungsüberwachung |
Hilfsschalter Ö/S, Pull-up/down |
| Lastsicherungsüberwachung |
Hilfsschalter Ö/S, Diodenmatrix Pull-up/down |
| Erkennung von Erdschlussfehlern |
Einfache Brückenschaltungserkennung |
| SYSTEMANSCHLÜSSE - LVD-STEUERUNG |
|
| Batterietrennung |
1 (verriegelt oder unverriegelt unterstützt) |
| Lasttrennung |
1 (verriegelt oder unverriegelt unterstützt) |
| EINGÄNGE UND AUSGÄNGE |
|
|
| Digitale Konfigurationen, Eingänge #1-6 |
Hilfsschalter: Ö/S |
| Analoge Konfigurationen, Eingänge #1-4 |
Analoge Spannung[±0 - 10V]
±4-20mA Strommessung (über externen 470kΩ Widerstand) Temperatur (für NTC-Sonde)
|
| Analoge Konfigurationen, Eingänge #5-6 |
Analoge Spannung[0-75V] Symmetriemessung |
| Ausgangskonfigurationen, Ausgänge #1-6 (Alarme) |
6x Relais–Trocken/Form C
Konfigurierbar Öffner/Schließer [Max. Kapazität 75V/2A/60W]
|
| BENUTZEROBERFLÄCHE |
|
| Lokal |
2,2” TFT 65k Farbdisplay QVGA-Auflösung
4 Tasten
|

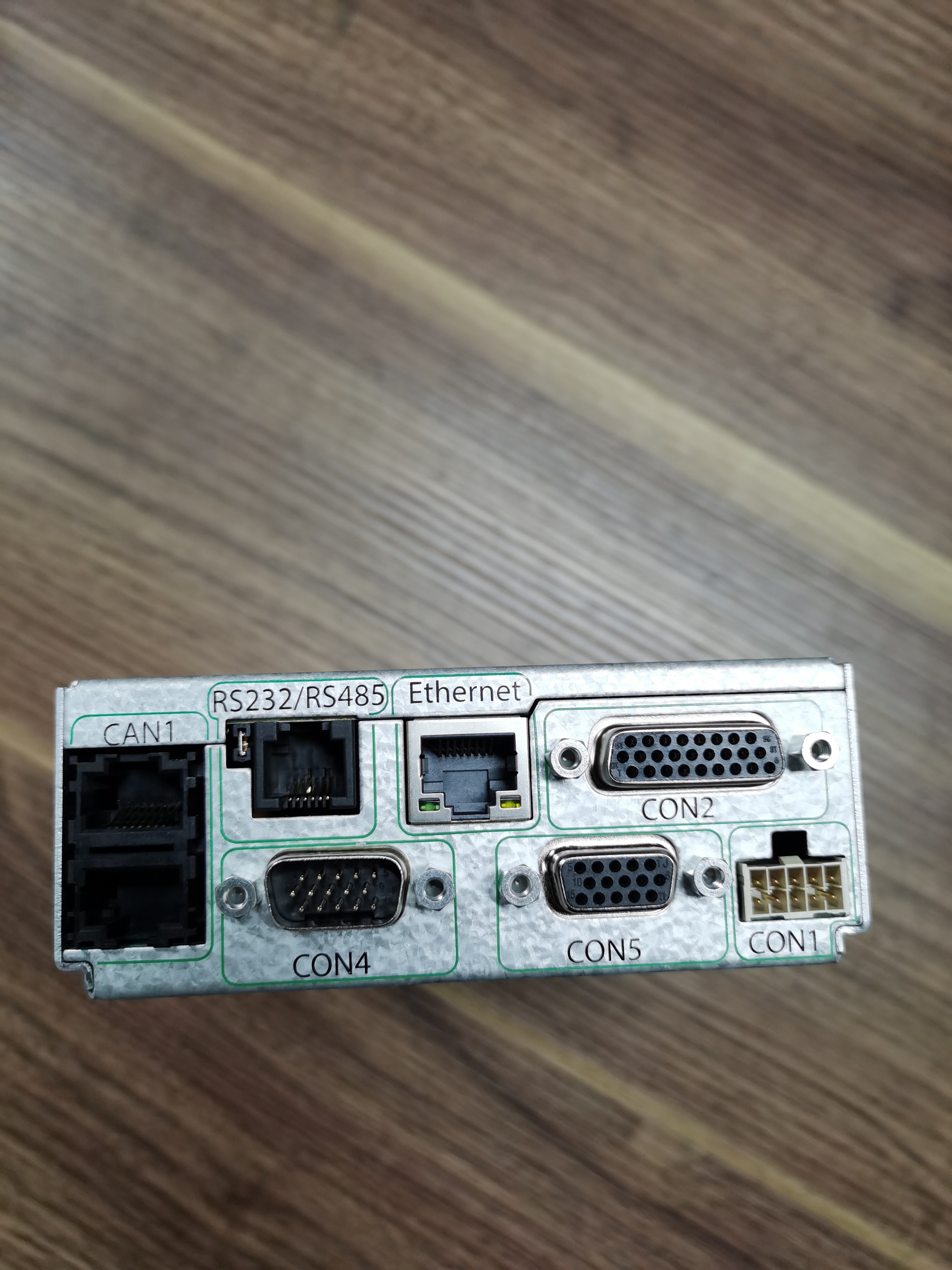

| Ethernet-Anschluss |
10/100 BASE-T
HP Auto MDI/MDI-X
IP-Protokolle: HTTP / SSL, SNMP v3, MODBUS TCP und pComm UDP (PowerSuite)
|
| Serielle Schnittstelle |
RS-232 und RS-485 über RJ11-Anschluss
Serielle Protokolle: MODBUS RTU, Modem Call-Back/SMS-Berichterstattung (PSTN oder GSM), COMLI, CSCP und pComm (PowerSuite)
|
| ALLGEMEINE SPEZIFIKATIONEN |
|
| Abmessungen (BxHxT) |
72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7”) |
| Temperaturbereich |
Betrieb -20 bis +65˚C (-40 bis 149˚F) |
| KONSTRUKTIONSNORMEN |
|
| Elektrische Sicherheit |
UL 60950-1-3rd Ausgabe, EN 60950-1-3rd Ausgabe |
| EMV |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Teil 15 Unterabschnitt 109
|
| Marine*) |
DNVGL-CG-03391) |
| Umgebung |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ROHS-konform
|
| 1)Gültig nur für die Teilenummer 242100.410M |
Eltek Monitoring Vergleich
|
CAN-Gerät
|
Start
|
Ende
|
Anzahl der Knoten
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Batteriemonitor
|
33
|
46
|
14
|
|
Lastmonitor
|
49
|
62
|
14
|
|
Flex-Monitor
|
65
|
78
|
14
|
|
E/A-Monitore
|
81
|
94
|
14
|
|
Netzmonitor
|
97
|
110
|
14
|
Lösungen
