| Modelle/Einrichtungsinformationen |
|

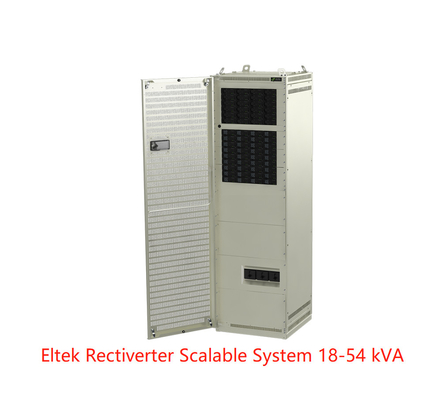

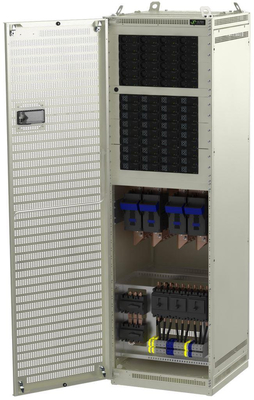

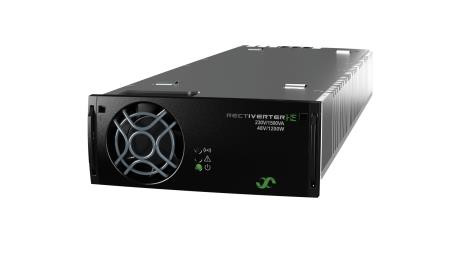

54 KVA + 72 Kilowatt B-Input |
| Produktfamilie |
|
CIEJ3642.xxxx |
|
| WECHSELSTROM-AUSGABEDATEN |
| Spannung) (der Nichterfüllung/(justierbare Strecke) 1) |
|
400 Phase VAC 3 (Y)/346-415 VAC |
| Frequenz (Nichterfüllungsinvertermodus) |
|
50 Hz (anpassungsfähig) |
| Frequenz (Satz-fähiger Invertermodus) |
|
50Hz, 60Hz oder letzte synced 50/60Hz (anpassungsfähig) |
| Energiemaximum (ununterbrochen/Überlastung (<15s>
| |
43,2 Kilowatt (54 KVA-)/72 KVA |
| Laufendes Maximum/Phase (ununterbrochen/Überlastung (<15s>
| |
78ARMS/104,4ARMS |
| Laufende (maximale) Kurzreise/Phase (20ms) |
|
380A (6 x nominal) |
| Halten Sie (Spannungseinbrüche) (vor Schaltung zur Batterie) |
|
> Frau 5 @ 43,2 Kilowatt-Last |
| THD |
|
< 1="">
|
| Ertrageigenschaften |
Modul: Sicherung in L und in N, heißes steckbares
100 ein MCCB, Wechselstrom gaben einzelne Schraubklemmen 70 mm2 für L1-L3, N u. PET aus
|
| DC-AUSGABEDATEN |
| Spannung (Nichterfüllungs)/(justierbare Strecke) |
|
53,5 VDC/43 - 58 VDC |
| Energie (maximaler @nominal Input) |
|
43,2 Kilowatt 2) |
| Gegenwärtig (maximales @VOUT-≤ 48 VDC) |
|
900 A 2) |
| Halten Sie Zeit, maximale Spitzenleistung |
|
>10ms; VOUT > 41 VDC |
| Ertrageigenschaften |
|
Kurzschlussbeweis, über Spannung Abschaltung
Batterie gab /output-Verbindung zum Bolzen M10 ein
|
| EINGABEDATEN |
| Wechselstrom-Hauptleitungs-Eingangsspannung (3 Phase Y) |
|
320-475 VAC, |
| Wechselstrom gegenwärtig/Phase (an der Sollleistungsspannung) (abhängig von Modulart) |
92-138 ARME 4) |
| Frequenz (Nichterfüllung: Synchronisierungsstrecke) |
|
47-53 u. 57-63 Hz |
| Frequenz (Satz-fähig: Synchronisierungsstrecke) |
|
47-53 Hz, 57-63 Hz oder beides (anpassungsfähig) |
| Energie-Faktor/THD |
|
> 0,99 bei 50% Last oder mehr/ < 3="">
|
| Nominale/ausgedehnte Strecke der Gleichspannung (keine Überlastung) 3) |
|
45 - 58 VDC/40 - 45 VDC |
| DC gegenwärtig (Maximum) |
|
/1620 A A 1152 während der Überlastung (15s) |
| Eingegebene Eigenschaften |
Modul: Sicherung in L und in N, heißes steckbares, Varistor, heißes steckbares
160 ein MCCB, Wechselstrom gaben einzelne Schraubklemmen 70 mm2 für L1-L3, N u. PET ein
|
| DC-LASTS-UND -BATTERIE-UNTERBRECHER-WAHLEN |
BATTERIE-UNTERBRECHER |
DC-LASTS-UNTERBRECHER |
| Mögliche Konfigurationen (Unterbrecher mit 2 Pfosten) |
2*1600 A (Halter 4*TPS 2 800-1600 A) |
- |
| Mögliche Konfigurationen (Unterbrecher mit 2 Pfosten) |
4*600 A (Halter 8*TPS 00 250-600 A) |
- |
| Mögliche Konfigurationen (Unterbrecher mit 2 Pfosten) |
2*600 A (Halter 4*TPS 00 250-600 A) |
2*600 A (Halter 4*TPS 00 250-600 A) |
| WAHLEN |
| B-Inputhöchstleistung (mit FP2 ER, 3 Kilowatt-Gleichrichter) |
|
72 Kilowatt |
| Manueller Überbrückungsschalter |
|
2*160 A |
| LVBD (1-pole) |
|
A 1800 |
| ANDERE SPEZIFIKATION |
| Leistungsfähigkeit |
>96% (Hauptleitungsmodus (AC/AC und AC/DC)), >94% (Invertermodus (DC/AC)) |
| Schutz-Klasse |
IP 20 |
|
|
| Betriebstemperatur |
-40 zu +55°C (- 40 zu +131°F), Feuchtigkeit 5 - 95% relative Feuchtigkeit kondensationsfrei |
| Lagertemperatur |
-40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| Maße [WxDxH]/Gewicht |
600 x 600x 2000mm (23,7 x 23,7 x 78,8")/300 Kilogramm (1100 lbs) |
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
En 60950-1, Sicherheit en 62040-1 UPS |
|
| EMC |
ETSI-en 300 386 V.1.6.1, FCC CFR 47-teilige 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Umwelt
|
ETSI-en 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3)
Normale Betriebsbedingungen, zum gemäß der IEC-/EN62040-3:2011-Klausel 4,1 RoHS (2011/65/EU) und WEEE (2002/96/EC) zu sein konform
|
|
1) Ausgangsspannungsstrecken konfigurierten in der Fabrik und haben das einzelne Befestigen in den Spitzenfahrgestellen
3) 40 - 45 VDC: verringerte Leistung - keine Leistungserhöhung und erhöhte Spannung THD auf Wechselstrom-Ertrag.
|
2) Wechselstrombelastung hat Priorität. Maximales verfügbares DC, das Ausgangsleistungs- und gegenwärtig ist, ist von sofortiger Wechselstrombelastung und VON Wechselstrom-Eingangsspannung abhängig; d.h. maximale 28, 8kW/600 A an vollem Wechselstrom und nominaler Input für 230VAC.
4) Wenn Gleichspannung unter 43V gezogen wird, erhöht möglicherweise der Eingangsstrom sich über diesem Niveau
|
