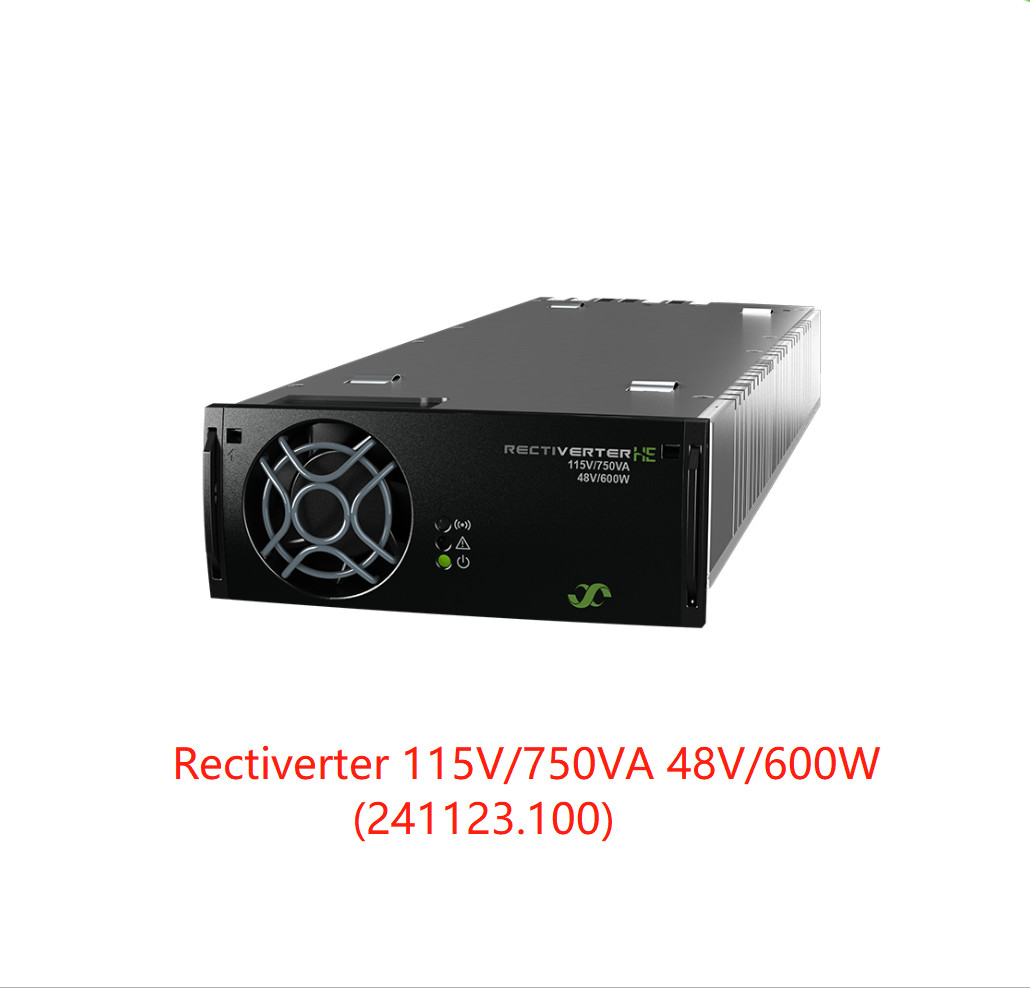

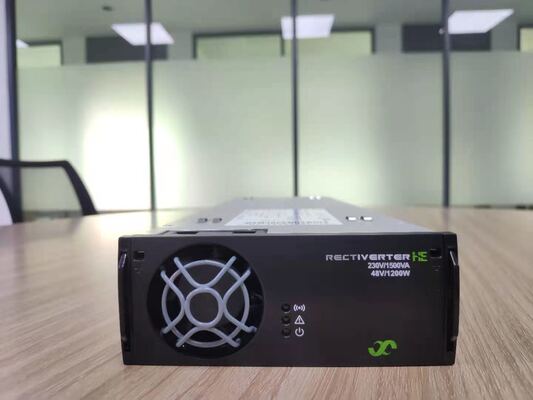

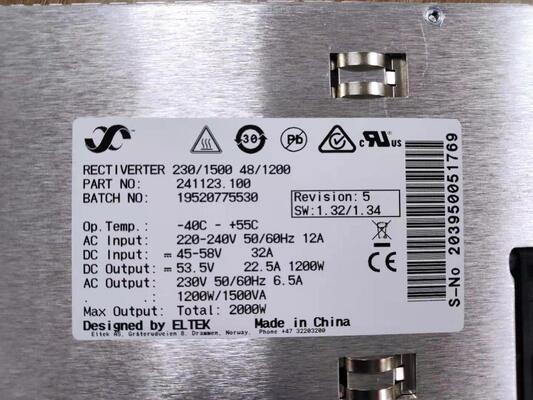

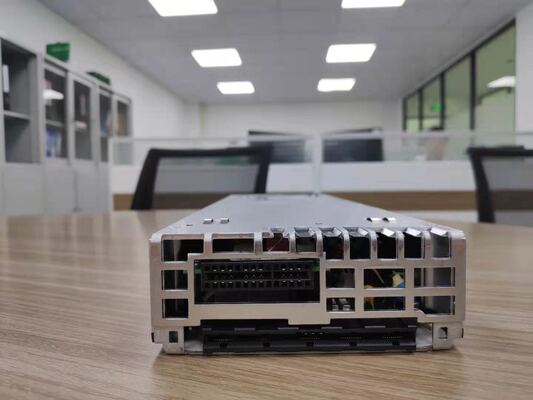

Modelle/Einrichtungsinformationen 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|
| Teilnummer 241123,100 241123,101 241123,102 241123.100L 241123.101L 241123.102L |
| WECHSELSTROM-AUSGABEDATEN |
| Spannung) (der Nichterfüllung/(justierbare Strecke) 230 VAC/200 - 240 VAC 115 VAC/100 - 127 VAC |
| Frequenz (Nichterfüllungsinvertermodus) 50 Hz (anpassungsfähige) 60 Hz (anpassungsfähig) |
| Frequenz (Satz-fähiger Invertermodus) 50Hz, 60Hz oder letztes synced 50/60Hz (anpassungsfähig), 94-106Hz5), 74-76Hz5) |
| Energiemaximum (ununterbrochen/Überlastung (<15s>
|
| Lastverteilung ±5% der Wirkleistung von 10 bis 100% Last |
| Gegenwärtiges maximales (ununterbrochen/Überlastung (<15s>Effektivwert/8,7 ARME |
| Gegenwärtige (maximale) Kurzreise (20ms) 32 A (6 x nominal) |
| THD < 1="">
|
| Schutz-Sicherung in L, heißes steckbares, Varistor |
| DC-AUSGABEDATEN |
| Spannung) (der Nichterfüllung/(justierbare Strecke) 53,5 VDC/43 - 58 VDC |
| Energie (maximaler @nominal Input) W 1200 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| Gegenwärtige (maximales @VOUT-≤ 48 VDC) 25 1) 3,13 A - 2) 12,5 A 1) 1,56 A - 2) |
| Gegenwärtiges teilendes (10 - 100% Last) ±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregulierung (10 - 100% Last) ±0.5% |
| Dynamische Spannungsregulierung ±5.0% für 10-90% oder 90-10% Lastschwankung, vorgeschriebene Zeit < 50ms="">
|
| Kräuselung < 200="" mV="">pp., 30 MHZ-Bandbreite |
| Schutz-Kurzschlussbeweis, über Spannungsabschaltung, aufgehobener Polarität, aufgehobener Polarität und Sicherung |
| EINGABEDATEN |
| Wechselstrom-Hauptleitungs-Eingangsspannung (Trennung der Strecke/LV) 185 - 275 VAC/170 VAC 95 - 140 VAC/85 VAC |
| Gegenwärtige (Maximum) 11,5 ARME 9,1 Wechselstroms BEWAFFNET 3) 8,2 ARME 3), das 11,3 ARME 10,1 3) 9,2 ARME 3) BEWAFFNET |
| Frequenz (Nichterfüllung: Synchronisierungsstrecke) 47-53 u. 57-63 Hz 47-53 u. 57-63 Hz |
| Frequenz (Satz-fähig: Synchronisierungsstrecke) 47-53 Hz, 57-63 Hz oder beides (anpassungsfähig) |
| Energie-Faktor/THD > 0,985 bei 50% Last oder mehr/ < 3="">
|

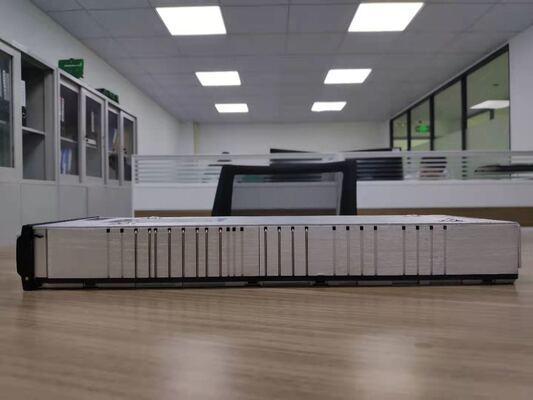

| Wechselstrom-Eingangsschutz-Sicherung in L und in N, heißes steckbares, Varistor |
| Nominale/ausgedehnte Strecke4der Gleichspannung) 45 - 58 VDC/40 - 45 VDC |
| DC gegenwärtiges (maximales) 32 A/45A während der Überlastung (15s) 16 A/22.5A während der Überlastung (15s) |
| ANDERE SPEZIFIKATION |
| Leistungsfähigkeit >96% (Hauptleitungsmodus), >94% (Invertermodus) >92% (Hauptleitungsmodus), >91% (Invertermodus) |
| Isolierung 3,6 kVDC - ACPorts zum PET, kVAC 3 - ACPorts zu DCPort/CAN, 710 VDC - DCPort zum PET, 60 VDC - EINZUMACHEN DCPort |
| Warnungen: Niedrige und hohe Hauptleitungseingangsspannungsabschaltung roter LED Abschaltung, der Hochs und Tiefs-Temperatur, Rectiverter-Ausfall, Warnungsrelais [KEINE maximalen 75 VDC/100 MA] Überspannungsabschaltung auf Ertrag, Fanausfall, niedrige Ausgangsspannungswarnung, DOSEN-Busausfall, Synchronisierungsbus (Wechselstrom-Ertrag ODER DC-Ertragwarnungen) verloren und Synchronisierungsausfallung |
| Warnungen: Gelbe LED Rectiverter in der Energie setzen Modus oder in der Energie oder im Strombegrenzungsmodus auf DC- oder Wechselstrom-Hafen herab, Fernausgabestrombegrenzung aktiviert, Verlust der DOSEN-Kommunikation mit Prüfer |
| Normalbetrieb: Grüner LED-Wechselstrom-Ertrag und/oder DC-Ertrag an und o.k. |
| MTBF (Methode Telcordia SR-332 Iss.I III (a)) 260 000 Stunden (@ Tambient: °C) 25 |
| Betriebstemperatur -40 zu +75°C (- 40 zu +167°F), Feuchtigkeit 5 - 95% relative Feuchtigkeit kondensationsfrei |
| Die Temperatur, die über 55°C (131°F) herabsetzt 1200W zu 480W @ 75°C (167°F) für jedes, Wechselstrom und DC, gibt aus (Gesamtleistung 2000W zu 800W) |
| Lagertemperatur -40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| Maße [WxHxD]/Gewicht 109 x 41,5 x 327mm (4,25 x 1,69 x 13")/1,95 Kilogramm (4,3 lbs) |
| ENTWURFS-STANDARDS |
| Elektrisches Sicherheit en 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, IEC/EN 62040-1:2008+A1: 2013 UL-60950-1:2014, UL1778: 2014, C22.2 Nr. 107.3-14- |
|
EN-61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1: 2011, - 6-4:2019, IEC-61000-6-5:2015
EMC-EN-62040-2:2006, EN50121-4: 2016+A1: 2019, -5:2017+A1: ETSI-en 2019 300 386 V.2.1.1, FCC CFR 47-teilige 15
|
|
EU 2015/863 (RoHS) u. 2012/19/EU (WEEE)/ETSI en 300 019: 2-1 (Klasse 1,2) u. 2-2 (Klasse 2,3)
Normale Betriebsbedingungen der Umwelt gemäß Iec-62040-5-3:2016-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,3, müssen geraten werden
|
|
1) Wechselstrombelastung hat Priorität. Maximales verfügbares DC, das Ausgangsleistungs- und gegenwärtig ist, ist von 3) abhängig, wenn DC-Hafen die Spannung unter 43V ziehend überbelastet wird, das der Eingangsstrom möglicherweise über diesem Niveau sich erhöht. sofortige Wechselstrombelastung und Wechselstrom-Eingangsspannung; d.h. wird maximales 800W/16.6A an vollem Wechselstrom und an der nominalen 4) verringerten Leistung - nicht über Lastsunterstützung und für 200 - 240 VAC Ertrag THD erhöht und Input für 230VAC. maximale Spitzenleistung setzt herab (zu 970W für 230 VAC @ 40 VDC)
2) DC-Hafen muss noch gelten als einen bidirektionalen Hafen; Spannung stellt, sich wenn Hauptleitungen 5) eingeführt seit Produktfreigabe antrieben, überprüfen bitte mit Vertriebsunterstützung auf erforderlichen HW-/FWrevisionen dar
|
