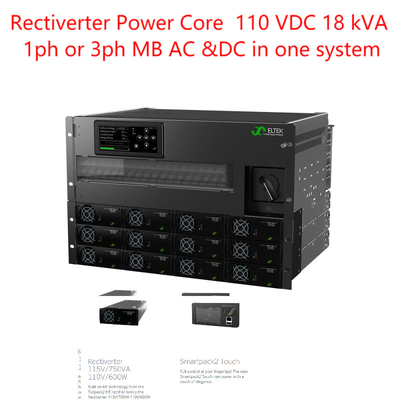

Eltek Rectiverter Power Core 110 VDC 18 kVA 1h oder 3h Bis zu 18Kva AC & 14.4kw
110Vdc-Ausgang (Teilnummer CIOR1207.1xxx)
Der Rectiverter-Leistungskern kombiniert Kabine AC und DC-Zufuhr in
eine gemeinsame Einheit, die Wechselstrom-Rückstrom für
Dreiphasige oder einphasige Wechselstrombelastungen und 110 VDC Leistung für Gleichstrombelastungen
und Batterieladen.
Die Gesamtleistung für den Wechselstrom- und Gleichstrom-Ausgang der Kabine ist auf
max. 24 kW. Wechselstrom- und Gleichstrom-Ausgangsgrenzwerte können entsprechend
angeschlossene Last.
Rectiver-Modul:
Der 3-Port-Wandler gleichzeitigStrom für Wechselstrom- und Gleichstrombelastungen liefert.
Während des Netzausfalls der Rectiverter110/1200 HE versorgt Wechselstromlasten mit Energie
in der Batterie gespeichert.
Hauptmerkmale:
230/400 VAC Eingang/Ausgang
Drei-Phasen- (Y) Eingang/Ausgang
Einphasen-Eingang/Ausgang
110 VDC Eingang/Ausgang
24 KW TOTALER AC + DC-Ausgang
MAX 18 KVA Wechselstrom-Ausgang
MAX 14,4 KW Gleichstrom-Ausgang
1PHASE AC DISTRIBUTION Option
3-Phasen-AC-Distributionsoption
Eingebauter manueller Bypass-Schalter
Eingebettete Übertragungstechnologie
150% Überlastfähigkeit, 15 Sekunden
600% QUICK TRIP CURRENT, 20 ms
HOT PLUGGABLE
• SMARTPACK 2 CONTROLLER
KANN PARALLELLEN mit
FLATPACK2-Gerechtigungsmittel
GLOBAL COMPLANCE
Patentierte Technologie
Technische Daten:
| |
| Modelle / Bestellinformationen | 24 kW, 400 V 3 Stunden |
| Produktreihe CIOR1207.1xxx |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 Phasen (Y) / 346-415 VAC |
| Frequenz (Standardumrichtermodus) 50 Hz (adaptiv) |
| Frequenz (Einstellbarer Wechselrichtermodus) 50Hz, 60Hz oder zuletzt synchronisierte 50/60Hz (adaptiv) |
| Maximale Leistung (kontinuierliche / Überlastung (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Höchststrom/Phasenstrom (kontinuierlich/Überlastung (< 15 s)) 78ARMS / 104,4ARMS | 26 ARMS / 34,8 ARMS |
| Strom (maximal) Schnellantrieb/Phase (20 ms) 384 A (6 x Nennwert) | 128 A (6 x Nennwert) |
| Aufhalt (Spannungsschwankungen) (vor Umstellung auf Batterie) > 5 ms @ 14,4 kW Last |
| THD < 1,5 % bei Widerstandslast |
| Ausgangseigenschaften Sicherung in L und N, heiß steckbar |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 122,5 VDC / 97 - 145 VDC |
| Leistung (maximal @nominal input) 14,4 kW 2) |
| Strom (maximal @VOUT ≤ 108 VDC) 133 A2) |
| Haltedauer, maximale Ausgangsleistung > 10 ms; VOUT > 41 VDC |
| Ausgangsmerkmale Kurzschlusssicherung, Überspannungsschließung, Massen-Gleichstrom-Ausgangsanschluss an den M8-Schraubschrauber |
| Eingabedaten |
| Wechselstrom-Hauptstrom-Eingangsspannung ((3-Phase Y) 185 - 275 VAC, ((Einphase) 320 - 475 VAC, ((3-Phase Y) |
| Wechselstrom/Phase ((bei Nenn-Ausgangsspannung) (je nach Modultyp) 84-144 ARMS 4) | 28 bis 48 ARMS 4) |
| Frequenz (Standard: Synchronisierungsbereich) 47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) 47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD > 0,99 bei 50% Belastung oder mehr / < 3,5% |
| Gleichspannung Nennspannung / erweiterter Bereich (ohne Überlastung)3)Die Ausrüstung ist mit einer Breite von mehr als 20 mm verknüpft. |
| Gleichstrom (maximal) 150 A / 216 A bei Überlastung (15 s) |
Sicherung in L und N, Warmstecker, Varistor, Warmstecker Eingangsmerkmale Wechselstrom-Eingang einzelne Schraubendurchgänge 10 mm2 für L1, L2, L3 oder L1, L1, L1 + N & PE Massengleichstrom-Eingangsanschluss an M8-Schraubschraub Anschluss der Massenstrombatterie an den M8-Schrauber |
| Auswahlmöglichkeiten |
| Steuerung und Überwachung (siehe Datenblatt Smartpack2) |
| 1 Pole Wechselstromverteilung (L-Anschluss direkt an MCB) 1-18 pc, 2-20A, C oder B-Eigenschaften | 1-18 pc, 2-20A, C oder B-Eigenschaften |
| 3-pollige Wechselstromverteilung (Verbindung L1-L3 direkt an MCB) - | Eigenschaften 1-6 pc, 2-20A, C oder B |
