H2: Fallhintergrund und Standortbeschränkungen
Bei der Signalisierung im Schienenverkehr, der Achslagerkommunikation und der streckenseitigen Überwachungsinfrastruktur dient eine äußerst zuverlässige, unterbrechungsfreie Wechselstromversorgung als entscheidender Anker für die Betriebssicherheit. Diese Fallstudie wurde an einem Außenschrankknotenpunkt entlang einer Nahverkehrslinie in Südamerika implementiert. Die Umgebung vor Ort stellte große technische Herausforderungen dar: Die interne Anordnung des Schaltschranks war stark eingeschränkt (Platzmangel), und aufgrund der schlechten Belüftung an der Strecke stiegen die Temperaturen im Inneren des Schaltschranks im Sommer häufig auf fast 60 °C an (Wärmebelastung und schlechte Wärmeableitung). Ältere monolithische USV-Systeme waren aufgrund ihres großen Platzbedarfs und der hohen Ausfallraten bei großer Hitze nicht kompatibel und erfüllten nicht die parametrischen Benchmarks der Branche für Redundanz und langfristige Betriebszeit.
H2: Analyse der Kunden-Pain-Points
- Starke räumliche Einschränkungen: Die internen Layouts von Signalschränken für den Außenbereich waren bereits hochgradig integriert, so dass kein Spielraum für ältere Tower- oder große Rack-Stromversorgungshardware blieb.
- Fehler beim Wärmemanagement: Schlecht belüftete streckenseitige Gehäuse führten bei herkömmlichen Wechselrichtern zu einer Leistungsminderung durch Übertemperatur, was zu plötzlichen Stromausfällen an den Signalisierungsknoten führen konnte.
- Schwierige Wartungslogistik: Streckenstationen sind geografisch verteilt. Jeder umgebungsbedingte Hardwareschaden würde zu einer Verlängerung der mittleren Reparaturzeit (MTTR) führen und die Sicherheit der Zugplanung direkt gefährden.
H2: Parametrische technische Lösung basierend auf Bravo 25
Um diesen bestehenden Engpässen entgegenzuwirken, hat das Ingenieurteam konventionelle Stromtopologien umgangen und ein modulares Wechselrichtersystem eingesetzt, das mit dem konfiguriert istBravo 25 - 48/230-277. Unterstützt durch strenge technische Spezifikationen lieferte der Einsatz vor Ort endgültige technische Stabilität:

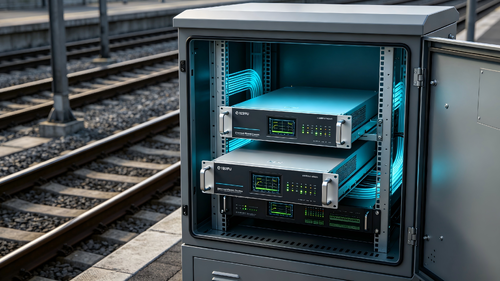

- 2RU Kompaktes Strukturlayout: Bei Verwendung eines standardmäßigen 19-Zoll-Rackmontage-Formfaktors wiegt jedes Wechselrichtermodul nur 4,3 kg. Erreichen einer hochdichten Leistungsintegration in nur wenigen Minuten2RUDank der kompakten Bauweise fügt sich das System nahtlos in die beengten Signalschränke ein und löst Platzdefizite vollständig.
- 96 % hoher Wirkungsgrad verringern die thermische Belastung: Angetrieben durch die Enhanced Cycle Inverter (ECI)-Technologie erreicht das System einen überragenden Wirkungsgrad bei der Umwandlung von Wechselstrom in Wechselstrom(96 %)im EPC-Modus. Dadurch werden direkte Leistungsverluste und Eigenerwärmung minimiert, wodurch ein Wärmestau in den schlecht belüfteten Schaltschränken grundsätzlich gemildert wird.
- Durchschlagsfestigkeit von 4300 VDC wirkt Netzüberspannungen entgegen: Auf Fahrleitungen des öffentlichen Nahverkehrs kommt es häufig zu Hochspannungstransienten. Der Wechselrichter liefert eine Spannungsfestigkeit (DC/AC) von4300 VDC, Einführung einer physikalischen Isolationsbarriere mit hohem Standard, die kritische Signallasten gegen Überspannungsstromausfälle isoliert.
- Eine Übertragungszeit von 0 Sekunden minimiert Systemanomalien: Bei dynamischen Übertragungen zwischen dem Primärnetz und den 48-V-DC-BatteriespeicherbänkenSowohl die maximale Spannungsunterbrechung als auch die gesamte Übergangsdauer betragen streng 0 Sekunden. Diese unterbrechungsfreie reine Sinuswelle garantiert, dass es bei Stromausfällen zu keinerlei Datenausfällen kommt.
- Aluzink-Gehäuse und 240.000 Stunden MTBF: Die Fahrgestellschale ist aus korrosionsbeständigem Material gestanztAluzinkstahl, entspricht GR3108 Klasse 2 Outdoor-Standards. Gemessen mittels MIL-217-F bei 30 °C Umgebungstemperatur und 80 % Last erreicht das System eineMTBF von 240.000 Stunden, was eine langfristige physikalisch-chemische Stabilität über einen weiten Temperaturbereich (-20 °C bis 65 °C) gewährleistet.
H3: Zusammenfassung der Betriebs- und technischen Spezifikationen
H2: Operative Einblicke und Schlussfolgerungen
Dieser Einsatz zeigt, dass in anspruchsvollen B2B-Industriestrecken wie dem Schienenverkehr, wo Platz, Belüftung und elektrische Isolierung keine Kompromisse eingehen, der Einsatz modularer Wechselrichtertechnologie mit hohem Umwandlungswirkungsgrad (>96 %) und robusten dielektrischen Barrieren (4300 Vdc) das Risiko einer Umweltzerstörung neutralisiert. Die Kernarchitektur unterstützt parallele Konfigurationen von bis zu 32 Modulen und ermöglicht es Technikern, Komponenten live per Hot-Swapping auszutauschen, ohne die kritische Wechselstromlast zu beeinträchtigen. Dadurch wird die MTTR auf wenige Minuten reduziert und die bisherige reaktive Wartung erfolgreich in eine datengesteuerte, proaktive Verteidigung umgewandelt.
