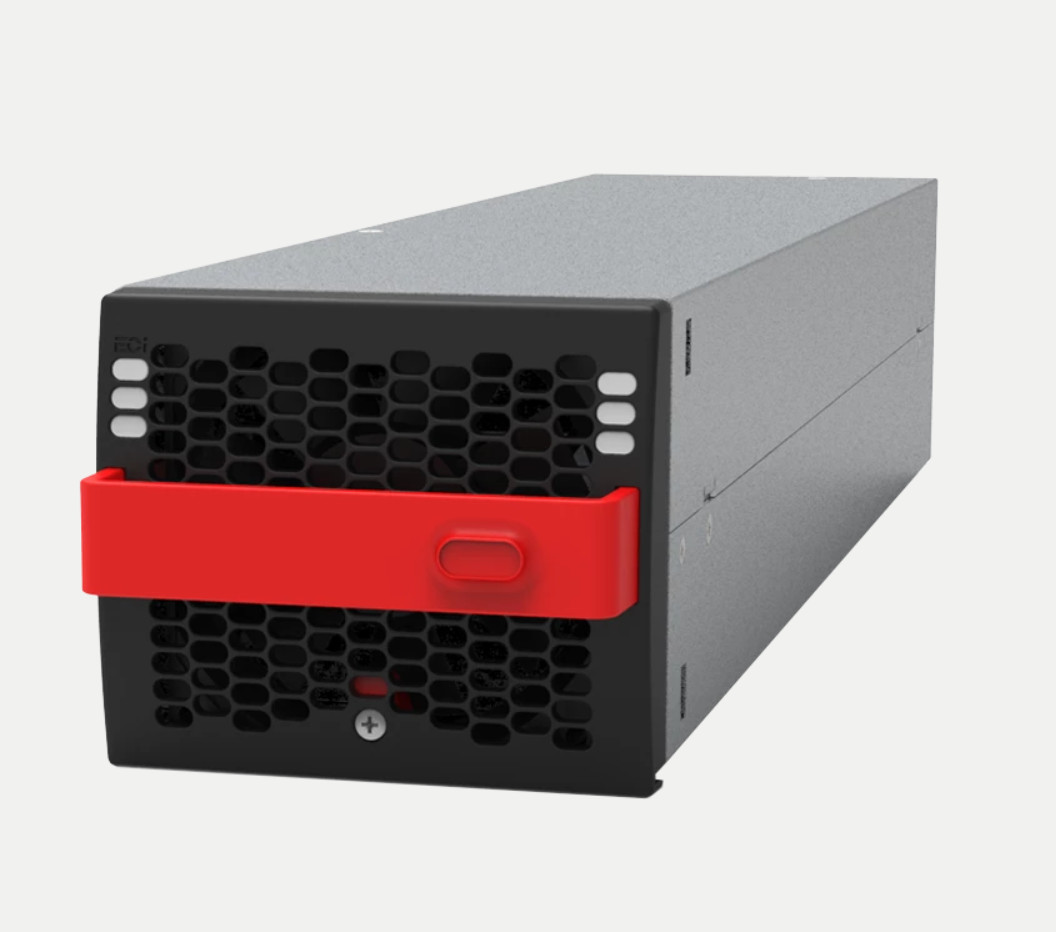

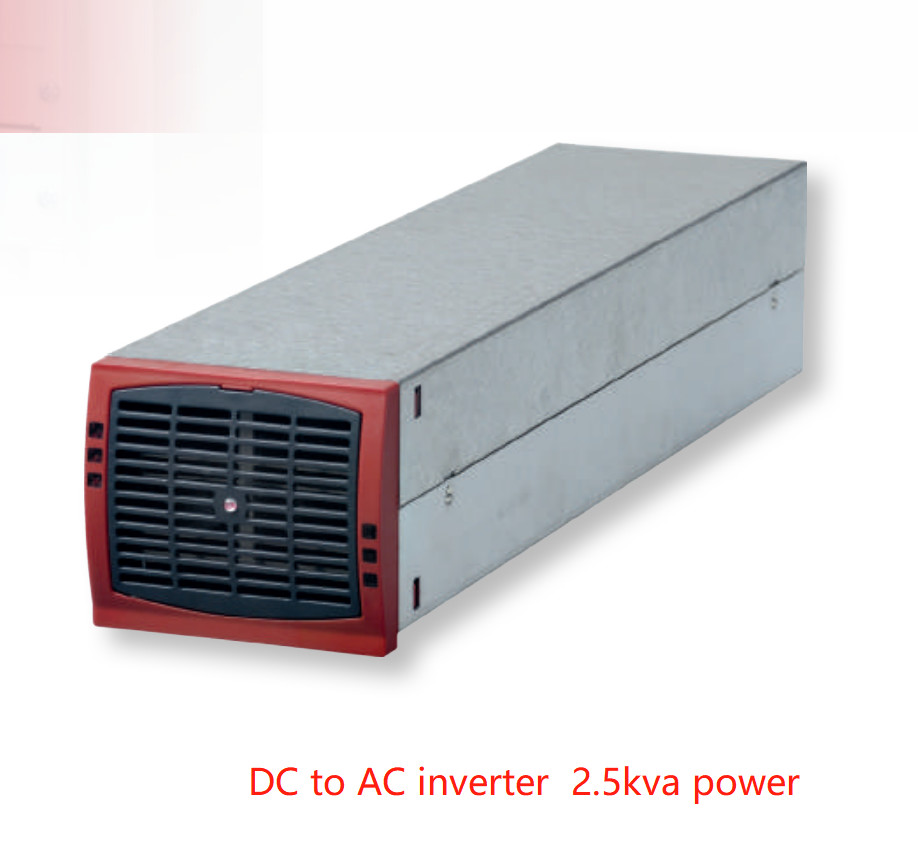

CE+T modularer Wechselrichter 2,5 kVA (1,5 kVA*) Eingang 24V / 48V / 60V / 110 V / 220 Vdc Ausgang 230 Vac TSI BRAVO DC-AC-Wechselrichter
BRAVO ist ein kompakter und skalierbarer modularer Wechselrichter, der eine reine Sinuswellen-Wechselstromversorgung liefert. In Verbindung mit einem DC-Stromversorgungssystem bietet er eine hervorragende AC-Backup-
Lösung. Er verwendet die neueste Wechselrichtertechnologie und bietet überlegene Energieeffizienz in kompakter Größe. Die „Twin Sine Innovation“ (TSI)-Technologie eliminiert alle
Single Points of Failure mit voller Skalierbarkeit; bis zu 32 Module parallel und hoher Wirkungsgrad von bis zu 96 %, wodurch die Betriebskosten gesenkt werden.
ANWENDUNGEN
Alle geschäftskritischen Anwendungen und alle Arten von AC-Lasten. Das Design ist modular und skalierbar mit Hot-Swap-fähigen Wechselrichtermodulen, was eine geringe Mean Time to Repair gewährleistet
(MTTR), eine Reduzierung der Servicekosten und die Erfüllung der sich ändernden Anforderungen für zukünftige Erweiterungen.
HAUPTMERKMALE
l Duale Eingangsquellen (AC & DC)
l mit großem AC-Eingangsbereich von 150 Vac bis 265 Vac
l Kompaktes Design
l Hoher Wirkungsgrad
l Umschaltzeit auf 0 reduziert
l bis zu 10 kVA in 2 HE
l bis zu 225 kVA in 3 Gehäusen mit je 75 kVA
Parameter:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| ALLGEMEIN |
| EMV (Störfestigkeit) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMV (Emission) (Klasse) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Sicherheit |
EN62040-1 |
| Kühlung / Isolation |
Forciert / Doppelt |
| MTBF |
240.000 Std. (MIL-217-F) |
| Wirkungsgrad (typisch): Verbesserte Leistungsumwandlung / online |
> 95,5 % / > 89,5 % |
96 % / 91 % |
96,5 % / 92,5 % |
| Dielektrische Festigkeit DC/AC |
4300 Vdc |
| Echte redundante Systeme – konform |
3 Trennstufen an AC-Ausgangs- und DC-Eingangs-Stromanschlüssen
4 Trennstufen am AC-Eingangsanschluss
|
| RoHS |
Konform |
| Vibration |
GR63 Bürovibration 0 bis 100 Hz-0,1 g / Transportvibration 5-100 Hz 0,5 g 100 bis 500 Hz-1,5 g / Falltest |
| Betriebsbedingungen |
Konzipiert für die Installation in einer IP20- oder IP21-Umgebung.
Bei Installation in einer staubigen oder feuchten Umgebung sind geeignete Maßnahmen (Luftfilterung, …) zu treffen.
|
| Höhe über dem Meeresspiegel ohne Derating |
1500 m – 0,8 % pro 100 m |
| Umgebungs- / Lagertemperatur / relative Luftfeuchtigkeit |
-20 bis 50 ° C / -40 bis 70 ° C / 95 %, nicht kondensierend |
| Material (Gehäuse) |
Beschichteter Stahl-ALU ZINK |
|
| AC-AUSGANGSLEISTUNG |
| Nennausgangsleistung (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Kurzzeitige Überlastfähigkeit |
150 % (15 Sekunden) 110 % dauerhaft innerhalb des T°-Bereichs |
| Zulässiger Lastleistungsfaktor |
Volle Nennleistung von 0 induktiv bis 0 kapazitiv |
| Interne Temperaturverwaltung und Abschaltung |
Ja |
| DC-EINGANGSSPEZIFIKATIONEN |
| Nennspannung (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Spannungsbereich (DC) |
19 – 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Nennstrom |
56 A (bei 24 Vdc und
1200 W Ausgangsleistung)
|
46 A (bei 48 Vdc und
2000 W Ausgangsleistung)
|
35 A (bei 60 Vdc und
2000 W Ausgangsleistung
|
19 A (bei 110 Vdc und
2000 W Ausgangsleistung)
|
9,8 A (bei 220 Vdc und
2000 W Ausgangsleistung
|
| Maximaler Eingangsstrom (für 15 Sekunden) / Spannungsrippel |
84 A /< 100 mV rms |
84 A /< 2 mV
Psopho
|
52 A< 100 mV rms |
29 A /< 200 mV rms |
14,9 A /< 200 mV
rms
|
| Eingangsspannungsbegrenzungen |
Benutzerwählbar mit T2S-Schnittstelle |
|
AC-EINGANGSSPEZIFIKATIONEN
AC-Eingang nur mit EPC-Modulen verfügbar, REG-Module haben keinen ACin
|
| Nennspannung (AC) |
220/230/240 V 1P oder 3P (Min. 3 Regale für 3P) |
| Spannungsbereich (AC) |
150-265 V |
|
Brownout
|
150 bis 185 V lineare Derating 150 VA/120 Watt pro 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| Konformitätsbereich vor der Umschaltung auf DC |
Einstellbar |
| Leistungsfaktor |
> 99 % |
| Frequenzbereich (wählbar) / Synchronisationsbereich |
50 – 60 Hz / Bereich 47 – 53 Hz / 57 – 63 Hz |
| AC-AUSGANGSSPEZIFIKATIONEN |
| Nennspannung (AC*) |
220/230/240 V |
| Frequenz / Frequenzgenauigkeit |
50 - 60 Hz / 0,03 % |
| Gesamte harmonische Verzerrung (ohmsche Last) |
< 1,5 % |
| Erholungszeit bei Laständerung |
0,4 ms |
| Einschaltverzögerung |
20 s bis 40 s, abhängig von der Anzahl der installierten Module |
| Nennstrom. Geschützt gegen Rückstrom |
6,6 A |
10,9 A |
| Scheitelfaktor bei Nennleistung |
2,8 : 1 |
3 : 1 |
| Mit Kurzschlussmanagement und -schutz |
| Kurzschlussbeseitigungskapazität |
10 x In für 20 ms - Verfügbar, solange Netzspannung am AC-Eingangsanschluss anliegt
Mit Größensteuerung und -management
|
| Kurzschlussstrom nach Beseitigung der Kapazität |
2,1 In für 15 s und 1,5 In nach 15 s |
| IN ÜBERTRAGUNGSLEISTUNG |
| Max. Spannung Unterbrechung / gesamt transient Spannung Dauer (max) |
0 s / 0 s |
| SIGNALISIERUNG & ÜBERWACHUNG |
| Anzeige |
Synoptische LED |
| Alarmausgang / Überwachung |
Trockenkontakte auf dem Regal / Standard-USB-Anschluss und MODBUS auf T2S, optional: Candis Display / Candis TCP-IP |
| Fernbedienung Ein / Aus |
am hinteren Anschluss des Regals über T2S |
