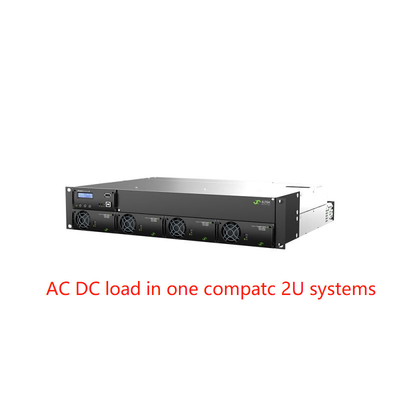

Energie-Kern 6kVA Wechselstrom-DCs Rectiverter 2U Prüfer DCs Smartpack R Wechselstrom-4.8KW (Teilnummer: CTOR0402.1xxx)
Der rectiverter 2U Energiekern kombiniert Wechselstrom und DC ziehen in eine Einheit des Vertrages 2U ein. Machen Sie es zur Verfügung stellt Wechselstrom Ersatzenergie für Lasten 230Vac oder 115Vac; und Energie 48Vdc für DC-Lasten und die Batterieaufladung.
Die Gesamtspitzenleistung für Wechselstrom und DC ist auf ein Gesamt-8KW begrenzt, können Wechselstrom- und DC-Ertraggrenzen entsprechend der verbundenen Last festgesetzt werden, in der die Beschränkung für Wechselstrombelastung auf mas 6kVA und für DC-Last für maximales 4KW oder 8KW eingestellt wird.
Anwendungen:
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Antennenverbundsystem
· Breitband
· Mobilfunkbasisstationen/Mobilfunkanlagen
ENERGIE-DIENSTPROGRAMME
· Tief u. Hochspannungsschaltanlage
· Transformator u. VORstationen
· Steuerung u. Schutz
· SCADA-System
EISENBAHN-U. METRO-INFRASTRUKTUR
· Steuerung u. Schutz
· Signalisieren
Hauptmerkmale:
L Kompaktbauweise und einfache Installation
Input L einphasiges 230 oder 115VAC und Ertrag
L 48Vdc-Input und -ertrag
L bis 4 rectiverter Module
L 8KW-Summe AC+DC gab aus
L maximaler Ertrag Wechselstrom-6kVA
L maximaler 4KW/8KW DC-Ertrag
Wechselstrom-Verteilungswahlen Pfosten L 1 oder 2
L 1 Pole DC-Verteilungswahl
L errichtete in der Übergangstechnologie
Techinical-Daten:
| |
| Modelle |
8 Kilowatt, 230 VAC |
4 Kilowatt, 115 VAC |
| Produktfamilie |
CTOR0402.1xxx |
CTOR0402.1xxx |
| WECHSELSTROM-AUSGABEDATEN |
| Spannung) (der Nichterfüllung/(justierbare Strecke) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Frequenz (Invertermodus – Nichterfüllung) |
50 Hz (anpassungsfähig) |
60 Hz (anpassungsfähig) |
| Frequenz (Invertermodus – settable) |
50 Hz, 60 Hz oder letzte synced 50/60 Hz (anpassungsfähig) |
| Energiemaximum (ununterbrochen/Überlastung <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Gegenwärtiges maximales (ununterbrochen/Überlastung <15s>
| 26 ARME/34,8 ARME |
| Gegenwärtige (maximale) Kurzreise (20ms) |
128 A (6 x nominal) |
| Halten Sie (Spannungseinbrüche) (vor Schaltung zur Batterie) |
Frau 5 |
Frau 5 |
| THD |
< 1="">
|
| Schutz |
Sicherung in L, heißes steckbares, Varistor |
| DC-AUSGABEDATEN |
| Spannung (Nichterfüllungs)/(justierbare Strecke) |
53,5 VDC/43-58 VDC |
| Energie (maximaler @nominal Input) |
4800 W 2) |
2400 W 2) |
| Gegenwärtig (maximales @VOUT-≤ 108 VDC) |
100 A 2) |
50 A 2) |
| Gegenwärtiges Teilen (10 - 100% Last) |
± 5% des maximalen Stroms von 10 bis 100% Last |
| Schutz |
Kurzschlussbeweis, über Spannungsabschaltung, aufgehobener Polarität und Sicherung |
| EINGABEDATEN |
| Wechselstrom-Hauptleitungs-Eingangsspannung (Trennung der Strecke/LV) |
185-275 VAC/170 VAC |
95-140 VAC/85 VAC |
| Wechselstrom gegenwärtig (Maximum - hängt von der Modulart) ab |
32,8-46 ARME 3) |
36,8-45,2 ARME 3) |
| Frequenz (Nichterfüllung: Synchronisierungsstrecke) |
47-53 u. 57-63 Hz |
57-63 u. 47-53 Hz |
| Frequenz (settable: Synchronisierungsstrecke) |
47-53 Hz, 57-63 Hz oder beides (anpassungsfähig) |
| Energie-Faktor/THD |
> 0,99 bei 70% Last oder mehr/ < 3="">
|
| Nominale/ausgedehnte Strecke der Gleichspannung 4) |
45-58 VDC/40-45 VDC |
| DC gegenwärtig (Maximum) |
128 A A/180 während der Überlastung (15 s) |
64 A A/90 während der Überlastung (15 s) |
| Eingegebene Eigenschaften |
Sicherung in L und in N, heißes steckbares, Varistor
Wechselstrom gab einzelne Schraubklemmen 4 Millimeter2 für L, N u. PET ein (einphasiges 4x)
|
| WAHLEN |
| Steuergerät |
Smartpack R |
| Warnungsverbindung |
Erweiterungs-Warnungs-Karte (Input 6x Digital u. Relais 6x) |
| Batterieverteilung |
Max. 2x 100 A oder 1x 150 A |
| LVBD |
150A (optional) |
| Wechselstrom-Verteilung |
Max. 3x 16 A (1 Pfosten) oder 1x 16 A (2 Pfosten) MCBs |
| DC-Verteilung |
Max. 3x 60 A (1 Pfosten) MCBs |
| ANDERE SPEZIFIKATION |
| Leistungsfähigkeit |
> 96% (Hauptleitungsmodus), > 94% (Invertermodus) |
> 92% (Hauptleitungsmodus), > 91% (Invertermodus) |
| Betriebstemperatur |
°C -40 bis +55 (- °F 40 bis +131), Feuchtigkeit 5 95% relative Feuchtigkeit kondensationsfrei |
| Lagertemperatur |
°C -40 bis +85 (- °F 40 bis +185), Feuchtigkeit 0 99% relative Feuchtigkeit kondensationsfrei |
| Maße [W x D x H] |
483 x 386 x 97 Millimeter (19 x 15,2 x 3,8 Zoll) |
|
| Gewicht |
9,9 Kilogramm (21,8 lbs) |
|
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
En 60950-1, Sicherheit en 62040-1 UPS |
|
|
EMC
|
ETSI-en 300 386 V2.1.1, FCC CFR 47-teilige 15
En 62040-2
En 61000-6-1/-2/-3/-4
|
|
|
Umwelt
|
ETSI-en 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) u. 2-3 (Klasse 3,2)
Normale Betriebsbedingungen gemäß Iec-62040-3:2011-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-3:2011-Klausel 4,3, müssen geraten werden
RoHS 3 (2015/863/EU) und WEEE (2008/98/EC) konform
|
Lösungen
Wir stellen komplette Lösungen einschließlich Standortaufnahme zur Verfügung, schlagen Berufsplan entsprechend dem Ersuchen des Kunden, technischer Unterstützung und Wartungsservice für Telekommunikationsfirmen in und aus China vor. Wir haben ein kompetentes Team und ein Netz von verlässlichen Partnern auf der ganzen Welt.
FAQ:
1. Wie steuern Sie die Qualität?
: Alle Produkte vor dem Versand sind die simulierten Anwendungsszenarien, Last und voller Lasts- und gegenwärtigerteilender Test, zum der Qualität des Produktes sicherzustellen.
2. Was ist Ihre Mindestbestellmenge?
: Es gibt keine Mindestbestellmenge, und man kann auch getan werden. Der einzige Unterschied ist der Preis und der Zeitplan.
3. Können Sie Ihre Firma vorstellen?
: Ich werde sehr geehrt. Ich schicke Ihnen das Einleitungsdokument der Firma später, um Ihnen eine umfassendere und direktere Einleitung zu den unseren Informationen der Firma zu geben.
4. Was sind die Vorteile Ihrer Firma?
: Ausreichendes Inventar und Versorgungsgarantie für die folgende Erneuerung der Versorgung, flexibles bereitgestellt entsprechend unterschiedlichem zum unterschiedlichen Bedarf von Kunden, verschiedene Lösungen bereitstellend.
5. Kann ich Proben senden? Berichten Sie ihm mich zusammen mit dem Preis?
: Sie können Proben senden, sind die Proben abhängig von großem Stolz, und die Fracht muss von Ihnen getragen werden.
6. Wie tun Sie Ihr Firmenabkommen mit dem Problem auf Qualität?
: Unsere Firma hat diese Industrie für fast 10 Jahre getan. Sie hat bereits ein bestimmtes Ansehen gehabt. Wir analysieren sie sorgfältig. Wenn es tatsächlich unser Qualitätsproblem ist, können Sie sicherlich stillstehen, dass es Sachen entsprechend der Vertragsvereinbarung tut und ließ Sie nie hat irgendwelche nach den Sorgen wird, unser Service-Team sind glücklich, Sie zu dienen.
7 was über die Qualität?
: 100% ursprünglich mit neuem Paket. wir prüfen jedes Einzelteil bekannt gaben vorher, um sich jedes Einzelteils mit guter Qualität zu vergewissern.
8 wieviele Monate für Garantie?
: 1-jährige Qualitätsgarantie
9 wie man irgendein untergeordnetes - Qualitätswaren beschäftigt?
: Waren können Posten mit unserer Gebühr der Postengebühr für alle schlechten Qualitätsprodukte innerhalb der Garantiezeit vorbei sein.
