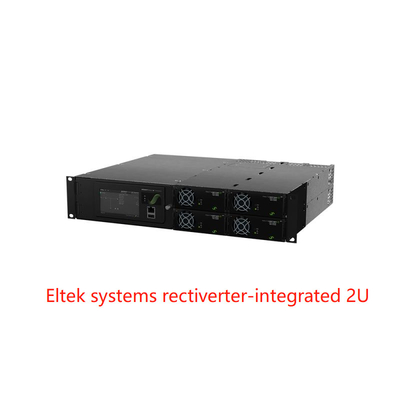

Eltek Rectiverter 2U, 6kVA Integriertes System 220 VDC Systeme mit Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Das integrierte Rectinverter 2U 19 Zoll-System kann in industriellen Anwendungen, in denen ein 230 / 115Vac und 220Vdc-Bac benötigt wird, als Standard-Einzelsystem mit großen AC- und DC-Ausgängen verwendet werden.
Die Gesamtausgangsleistung für Wechselstrom und Gleichstrom wird auf insgesamt 8 kW begrenzt, Wechselstrom- und Gleichstrom-Ausgangsgrenzwerte können entsprechend der angeschlossenen Last festgelegt werden,wobei die Beschränkung für Wechselstromlast auf maximal 6kVA und für Gleichstromlast auf maximal 4KW und 8KW festgelegt ist.
Mit zusätzlichen Optionen können die Mess- und Signalgebung mit dem Flexmonitor CAN-Knoten weit erweitert werden.
Telekommunikations-Mobilfunk
· LTE/4G/WiMAX
· Verteiltes Antennensystem
· Breitband
· Radiobasisstationen/Zellstandorte
Energieversorgung
· Niedrig- und Hochspannungsschalter
· Transformator- und Sub-Stationen
· Kontrolle und Schutz
· SCADA-System
Eisenbahn- und U-Bahninfrastruktur
· Kontrolle und Schutz
· Signalisierung
Hauptmerkmale:
L Kompaktes Design und einfache Montage
l Einphasen-Eingang und -Ausgang 230 oder 115 VAC
48Vdc Eingang und Ausgang
L Bis zu 4 Geradlinermodule
l 8 kW Gesamtstromleistung AC+DC
l Maximal 6 kVA Wechselstromleistung
l Maximal 4KW/8KW Gleichstromleistung
L 1 oder 2-polige Wechselstromverteilungsmöglichkeiten
Option für die Gleichspannungsverteilung auf 1 Pole
L in Transfertechnik eingebaut
Technische Daten:
| |
| Modelle |
8 kW, 230 VKlimatisierung |
4 kW, 115 VKlimatisierung |
| Produktfamilie |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellungsbereich)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequenz (Wechselrichtermodus) |
50 Hz (adaptiv) |
60 Hz (adaptiv) |
| Frequenz (Wechselrichtermodus ) |
50 Hz, 60 Hz oder zuletzt synchronisiert 50 / 60 Hz (adaptiv) |
| Maximale Leistung (kontinuierliche / Überlast < 15 s) |
4800 Watt (6000 VA) / 8000 VA |
2400 Watt (3000 VA) / 4000 VA |
| Höchststrom (kontinuierliche / Überlastung < 15 s) |
26 ARMS / 34,8 ARMS |
| Aktuelle (maximale) Schnellfahrt (20 ms) |
128 A (6 x Nennwert) |
|
Halten Sie an (Spannungsrückgänge) (vor dem Umschalten auf
Batterie)
|
5 ms |
5 ms |
| THD |
< 1,5 % bei Widerstandslast |
| Schutz |
Sicherung in L, Hot Plug, Varistor |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellungsbereich) |
245 VDC / 194-290 VDC |
| Leistung (maximaler @nominaler Eingang) |
4800 W2) |
2400 W2) |
| Strom (maximal @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Strombeteiligung (10 - 100% Belastung) |
± 5 % des maximalen Stroms von 10 bis 100 % Belastung |
| Schutz |
Kurzschlusssicherung, Überspannungsabschaltung, umgekehrte Polarität und Sicherung |
| Eingabedaten |
| Wechselstrom-Haupteingangsspannung (Bereich / LV-Abschaltung) |
185 bis 275 VAC / 170 VAC |
95 bis 140 VAC / 85 VAC |
| Wechselstrom (maximal - abhängig vom Modultyp) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frequenz (Standard: Synchronisierungsbereich) |
47-53 und 57-63 Hz |
57-63 und 47-53 Hz |
| Frequenz (Einstellbar: Synchronisierungsbereich) |
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
> 0,99 bei 50% oder mehr Last / < 3,5 % |
| Gleichspannung Nennspannung / erweiterter Bereich4) |
204-290 VDC / 180-204 VDC |
| Gleichstrom (maximal) |
26,7 A / 36 A bei Überlastung (15 s) |
12,8 A / 18 A bei Überlastung (15 s) |
| Eingangsmerkmale |
Sicherung in L und N, Warmstecker, Varistor
Wechselstrom-Eingabe mit einzelnen Schraubendurchgängen 4 mm2für L, N & PE (4x Einphasen)
|
| Auswahlmöglichkeiten |
| Kontrolle und Überwachung (Master-Einheit) |
Smartpack2 Touch |
| Kontrolle und Überwachung (Grundeinheit) |
Smartpack2 Grundlegende Industrie |
| Steuerungsknoten |
Fleximonitor (mit Relaisbox) |
| Wechselstromverteilung |
Wechselstrom-Ausgang mit einzelnen Schraubendurchgängen 10 mm2für L, N & PE (1x Einzelphase) |
| Gleichstromverteilung |
Gleichstrom-Schüttverbindung auf 2x M6-Schraube |
| Andere Spezifikation |
| Effizienz |
> 96 % (Hauptmodus), > 95 % (Wechselrichtermodus) |
> 93 % (Hauptmodus), > 92 % (Wechselrichtermodus) |
| Betriebstemperatur |
-40 bis +55 °C (-40 bis +131 °F), Luftfeuchtigkeit 5-95 % RH nicht kondensierend |
| Lagertemperatur |
-40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0-99 % RH nicht kondensierend |
| Abmessungen [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 Zoll) |
|
| Gewicht |
9,9 kg (21,8 lb) |
|
| Konstruktionsnormen |
| Elektrische Sicherheit |
EN 60950-1, EN 62040-1 Sicherheit der UPS |
|
|
EMV
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Teil 15
Einheitliche Prüfungen
Die Anforderungen an die Qualität der Produkte sind in der EN 61000-6-1/-2/-3/-4/-5 festgeschrieben.
|
|
|
Umwelt
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) und 2-3 (Klasse 3.2)
Normalbetriebsbedingungen gemäß IEC 62040-3:2011 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-3:2011 Abschnitt 4.3, muss angewiesen werden
Einheitliche Anforderungen an die Anforderungen der Richtlinie 2008/57/EG und der Richtlinie 2008/57/EG
|
|
1) Ausgangsspannungsbereiche, die in der Fabrik konfiguriert sind und im oberen Fahrgestell eine individuelle Schlüsselfunktion haben
3) Wenn der Gleichstromanschluss überlastet ist und die Spannung unter 194 V fällt, kann der Eingangsstrom über dieses Niveau steigen.
|
2) AC-Last hat Priorität.verfügbarGleichstrom-Ausgangsleistung und -Strom hängen von der aktuellen Wechselstromlast und der Wechselstrom-Eingangsspannung ab;
d. h. maximal 3200 W / 29,6 A bei voller Wechselstromleistung und Nennstrom für 230 VAC.
4) Reduzierte Leistung - keine Überlastunterstützung, und bei 200-240 VAC-Ausgang wird die THD erhöht und die maximale Ausgangsleistung reduziert (bis 970 W bei 230 VAC @ 180 VDC)
|

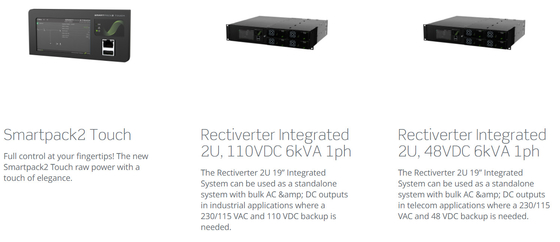

Verwandte Produkte:
