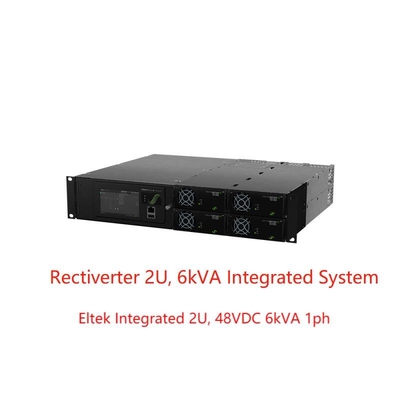

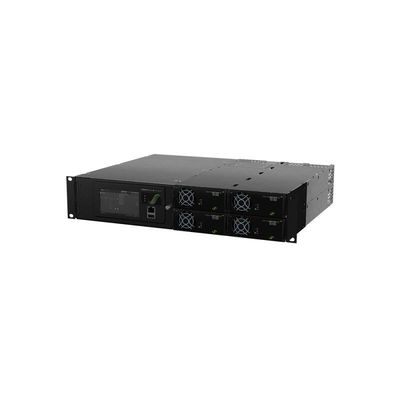

Eltek Rectiverter integriertes 2U, Systeme 48VDC 6kVA 1ph mit Note Smartpack 2 und grundlegendes (Teilnummer .CIOR0402)
Anwendungen:
Das rectiverter 2U 19inch integrierte System kann als alleinsystem des Stands mit Massen-Ertrag Wechselstroms &DC in den industiral Anwendungen benutzt werden, in denen eine 230 Unterstützung /115Vac und 110Vdc erforderlich ist.
Die Gesamtspitzenleistung für Wechselstrom und DC ist auf ein Gesamt-8KW, Wechselstrom begrenzt und DC-Ertraggrenzen können entsprechend der verbundenen Last festgesetzt werden, in der die Beschränkung für Wechselstrombelastung auf maximales 6kVA und für DC-Last zu maximalem 4KW eingestellt wird, 8KW.
Als Zusatzfunktionen können das Messen und das Signalisieren mit den I-/Qmonitor oder Flexi-Monitor DOSEN-Knoten weit verlängert werden.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Antennenverbundsystem
· Breitband
· Mobilfunkbasisstationen/Mobilfunkanlagen
ENERGIE-DIENSTPROGRAMME
· Tief u. Hochspannungsschaltanlage
· Transformator u. VORstationen
· Steuerung u. Schutz
· SCADA-System
EISENBAHN-U. METRO-INFRASTRUKTUR
· Steuerung u. Schutz
· Signalisieren
Hauptmerkmale:
L Kompaktbauweise und einfache Installation
Input L einphasiges 230 oder 115VAC und Ertrag
L 48Vdc-Input und -ertrag
L bis 4 rectiverter Module
L 8KW-Summe AC+DC gab aus
L maximaler Ertrag Wechselstrom-6kVA
L maximaler 4KW/8KW DC-Ertrag
Wechselstrom-Verteilungswahlen Pfosten L 1 oder 2
L 1 Pole DC-Verteilungswahl
L errichtete in der Übergangstechnologie
Techinical-Daten:
| |
| Modelle |
8 Kilowatt, 230 VAC |
4 Kilowatt, 115 VAC |
| Produktfamilie |
CIOR0402.1xxx |
CIOR0402.1xxx |
| WECHSELSTROM-AUSGABEDATEN |
| Spannung) (der Nichterfüllung/(justierbare Strecke) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Frequenz (Invertermodus – Nichterfüllung) |
50 Hz (anpassungsfähig) |
60 Hz (anpassungsfähig) |
| Frequenz (Invertermodus – settable) |
50 Hz, 60 Hz oder letzte synced 50/60 Hz (anpassungsfähig) |
| Energiemaximum (ununterbrochen/Überlastung <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Gegenwärtiges maximales (ununterbrochen/Überlastung <15s>
| 26 ARME/34,8 ARME |
| Gegenwärtige (maximale) Kurzreise (20ms) |
128 A (6 x nominal) |
| Halten Sie (Spannungseinbrüche) (vor Schaltung zur Batterie) |
Frau 5 |
Frau 5 |
| THD |
< 1="">
|
| Schutz |
Sicherung in L, heißes steckbares, Varistor |
| DC-AUSGABEDATEN |
| Spannung (Nichterfüllungs)/(justierbare Strecke) |
53,5 VDC/43-58 VDC |
| Energie (maximaler @nominal Input) |
4800 W 2) |
2400 W 2) |
| Gegenwärtig (maximales @VOUT-≤ 48 VDC) |
100 A 2) |
50 A 2) |
| Gegenwärtiges Teilen (10 - 100% Last) |
± 5% des maximalen Stroms von 10 bis 100% Last |
| Schutz |
Kurzschlussbeweis, über Spannungsabschaltung, aufgehobener Polarität und Sicherung |
| EINGABEDATEN |
| Wechselstrom-Hauptleitungs-Eingangsspannung (Trennung der Strecke/LV) |
185-275 VAC/170 VAC |
95-140 VAC/85 VAC |
| Wechselstrom gegenwärtig (Maximum - hängt von der Modulart) ab |
32,8-46 ARME 3) |
36,8-45,2 ARME 3) |
| Frequenz (Nichterfüllung: Synchronisierungsstrecke) |
47-53 u. 57-63 Hz |
57-63 u. 47-53 Hz |
| Frequenz (settable: Synchronisierungsstrecke) |
47-53 Hz, 57-63 Hz oder beides (anpassungsfähig) |
| Energie-Faktor/THD |
> 0,99 bei 70% Last oder mehr/ < 3="">
|
| Nominale/ausgedehnte Strecke der Gleichspannung 4) |
45-58 VDC/40-45 VDC |
| DC gegenwärtig (Maximum) |
128 A A/180 während der Überlastung (15 s) |
64 A A/90 während der Überlastung (15 s) |
| Eingegebene Eigenschaften |
Sicherung in L und in N, heißes steckbares, Varistor
Wechselstrom gab einzelne Schraubklemmen 4 Millimeter2 für L, N u. PET ein (einphasiges 4x)
|
| WAHLEN |
| Steuerung und Überwachung (Haupteinheit) |
Note Smartpack2 |
| Steuerung und Überwachung (grundlegende Einheit) |
Smartpack2 grundlegend |
| Prüfer KANN Knoten |
Input-/Outputmonitor-T2 |
| Wechselstrom-Verteilung |
Wechselstrom gab einzelne Schraubklemmen 10 Millimeter2 für L, N u. PET aus (einphasiges 1x) |
| DC-Verteilung |
DC-Massenverbindung auf Bolzen 2x M6 |
| ANDERE SPEZIFIKATION |
| Leistungsfähigkeit |
> 96% (Hauptleitungsmodus), > 94% (Invertermodus) |
> 92% (Hauptleitungsmodus), > 91% (Invertermodus) |
| Betriebstemperatur |
°C -40 bis +55 (- °F 40 bis +131), Feuchtigkeit 5 95% relative Feuchtigkeit kondensationsfrei |
| Lagertemperatur |
°C -40 bis +85 (- °F 40 bis +185), Feuchtigkeit 0 99% relative Feuchtigkeit kondensationsfrei |
| Maße [W x D x H] |
482 X.400 x 89 Millimeter (2U) (19 x 15,7 x 3,5 Zoll) |
|
| Gewicht |
9,4 Kilogramm (20,7 lbs) |
|
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
En 60950-1, Sicherheit en 62040-1 UPS |
|
|
EMC
|
ETSI-en 300 386 V2.1.1, FCC CFR 47-teilige 15
En 62040-2
En 61000-6-1/-2/-3/-4/-5
|
|
|
Umwelt
|
ETSI-en 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) u. 2-3 (Klasse 3,2)
Normale Betriebsbedingungen gemäß Iec-62040-3:2011-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-3:2011-Klausel 4,3, müssen geraten werden
RoHS 3 (2015/863/EU) und WEEE (2008/98/EC) konform
|
|
1) Ausgangsspannungsstrecken konfigurierten in der Fabrik und haben das einzelne Befestigen in den Spitzenfahrgestellen
3) Wenn DC-Hafen die Spannung unterhalb 43 V ziehend überbelastet wird, erhöht möglicherweise der Eingangsstrom sich über diesem Niveau.
|
2) Wechselstrombelastung hat Priorität. Maximales verfügbares DC, das Ausgangsleistungs- und gegenwärtig ist, ist von sofortiger Wechselstrombelastung und VON Wechselstrom-Eingangsspannung abhängig;
i.e. Maximum 3200 mit 66,4 A an vollem Wechselstrom und am nominalen Input für Vakuum 230.
4) Verringerte Leistung - nicht über Lastsunterstützung und für 200-240 VAC Ertrag THD werden Sie erhöhte und maximale de- Ausgangsleistungsrate (bis 970 W für 230 VAC @ 40 VDC)
|

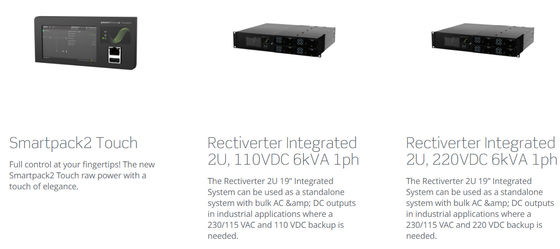

Verwandte Produkte:
