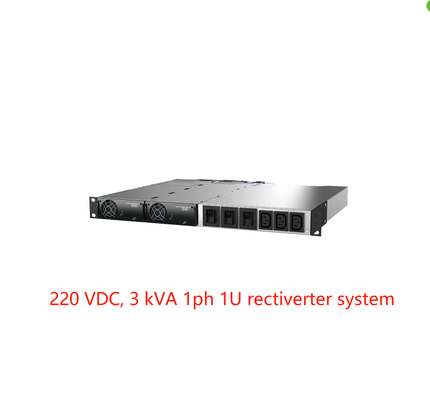

Eltek Rectiverter Integriertes Standalone-System 3kVA 1-Phase 220 VDC (Teilnummer: CTOR0201.003 CTOR0201.006)
Anwendungsbereich:

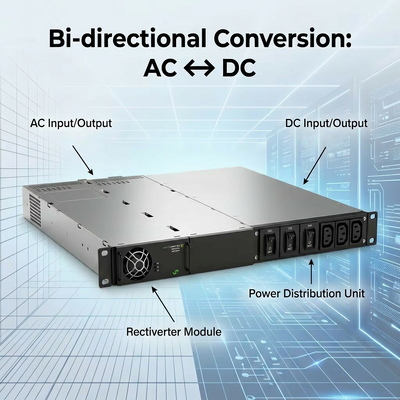

Das mit dem Geradrichter integrierte eigenständige System kann in Anwendungen eingesetzt werden, in denen
1 230/115Vac ist parallel zum 220Vdc benötigt.
Das System kann in ein Eltek-Gleichstromsystem integriert und an denselben Steuergerät wie die 220Vdc-Systeme angeschlossen werden
Es kann auch als eigenständiges System verwendet werden, das an eine beliebige verfügbare 220Vdc-Quelle angeschlossen ist.
Die Gesamtleistung für Wechselstrom- und Gleichstrom-Ausgänge ist auf maximal 4 kW beschränkt, die Leistungsgrenzen für Wechselstrom und Gleichstrom können je nach angeschlossener Last festgelegt werden.
Telekommunikations-Mobilfunk
l LTE/4G/WiMAX
l Verteilte Antennenanlage
I Breitband
l Radiobasisstationen/Zellstandorte
Ich...
l Eisenbahn- und U-Bahninfrastruktur
l Kontrolle und Schutz
Signalisierung
l GSM-R
l Sicherheitssysteme
Ich...
L Energieversorgung
l Kontrolle und Schutz
L SCADA-System
Hauptmerkmale:
Kompaktes Design und einfache Montage
Einphasen-Eingang und -Ausgang 230 oder 115 VAC
48Vdc Eingang und Ausgang
L Bis zu 4 Geradlinermodule
l 8 kW Gesamtstromleistung AC+DC
l Maximal 6 kVA Wechselstromleistung
l Maximal 4KW/8KW Gleichstromleistung
L 1 oder 2-polige Wechselstromverteilungsmöglichkeiten
Option für die Gleichspannungsverteilung auf 1 Pole
L in Transfertechnik eingebaut
Technische Daten:
|
| Modelle / Bestellinformationen |
|
4 kW, 230 V |
2 kW, 115 V |
| Teilnummer |
|
CTOR0201.003 |
CTOR0201.006 |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 1) |
230 VAC / 200 - 240 VAC |
115 VAC / 100 - 127 VAC |
| Frequenz (Standardmodus des Wechselrichters) |
|
50 Hz (adaptiv) |
60 Hz (adaptiv) |
| Frequenz (einstellbarer Wechselrichtermodus) |
|
50Hz, 60Hz oder zuletzt synchronisierte 50/60Hz (adaptiv) |
| Maximale Leistung (kontinuierliche / Überlastung (< 15 s)) |

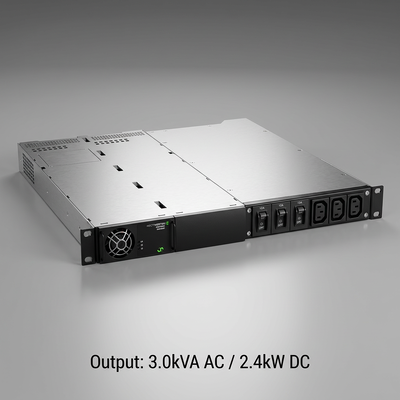

2400 Watt (3000 VA) / 4000 VA |
1200 W (1500VA) / 2000 VA |
| Höchststrom (kontinuierliche / Überlastung (< 15 s)) |
|
13 ARMS / 17,4 ARMS |
| Strom (maximal) Schnelle Fahrt (20 ms) |
|
64 A (6 x Nennwert) |
| Warten (Spannungsrückgänge) (vor dem Wechsel auf Batterie) |
|
5 ms |
| THD |
|
< 1,5% bei Widerstandslast |
| Ausgangsmerkmale |
|
Sicherung in L und N, heiß steckbar |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellungsbereich) |
|
245 VDC / 194 - 290 VDC |
| Leistung (maximaler @nominaler Eingang) |
|
2400 W 2) |
1200 Watt 2) |
| Strom (maximale @nominale Leistung VDC) |
|
11,1 A 2) |
5,5 A 2) |
| Wartezeit, maximale Ausgangsleistung |
|
> 10 ms; VOUT > 95 VDC |
| Ausgangsmerkmale |
Kurzschlusssicherung, Überspannungsabschaltung, Massen-DC-Ausgangsanschluss an den M6-Schraubschrauber |
| Eingabedaten |
| Wechselstrom-Hauptstrom-Eingangsspannung (einphasige) |
|
185 - 275 VAC |
95 bis 140 VAC |
| Wechselstrom (bei Nenn-Ausgangsspannung) (je nach Modultyp) |
14 bis 24 ARMS 4) |
| Frequenz (Standard: Synchronisierungsbereich) |
|
47-53 und 57-63 Hz |
57-63 und 47-53 Hz |
| Frequenz (setzbar: Synchronisierungsbereich) |
|
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
|
> 0,99 bei 50% Belastung oder mehr / < 3,5% |
| Gleichspannung Nennspannung / erweiterter Bereich (ohne Überlastung) 3) |
|
Die Ausrüstung wird mit einem elektrischen Antrieb ausgerüstet. |
| Gleichstrom (maximal) |
13,3 A / 18 A bei Überlastung (15 s) |
6,4 A / 9 A bei Überlastung (15 s) |
|
Eingangsmerkmale
|
|
Sicherung in L und N, Warmstecker, Varistor, Warmstecker
Wechselstrom-Eingabe einzelne Schraubendeckungen 6 mm2 für L, N & PE Bulk Gleichstrom-Eingabeanschluss mit M6-Schraube
|
| Andere Spezifikation |
| Unterstützung für die Verbindung zu folgenden Steuerungen (RJ45) |

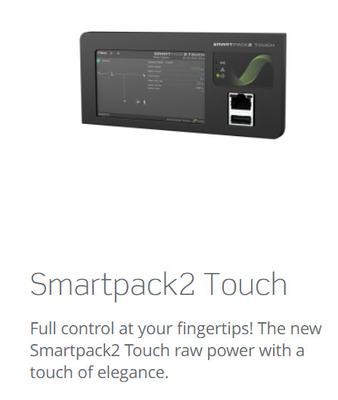

Smartpack2, Smartpack S & Compack Steuerungen |
| Effizienz |

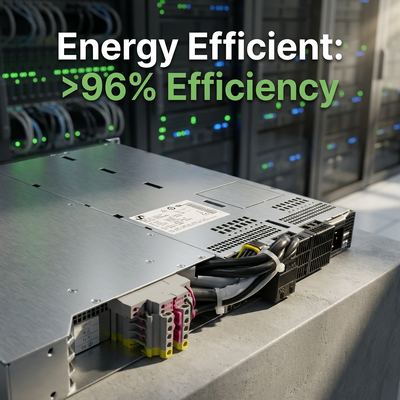

> 96% (Hauptmodus (AC/AC und AC/DC)), > 94% (Wechselrichtermodus (DC/AC)) |
| 2 Pole Wechselstromverteilung (Verbindung IEC 320-C13 Steckdosen) |
3pc, 10A, OP-Eigenschaften (optional 4-8 A-Schalter mit CS-Eigenschaften verfügbar) |
| Schutzklasse |
IP 20 |
|
|
| Betriebstemperatur |
-40 bis +55°C (+40 bis +131°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend |
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxDxH] / Gewicht |
482 x 395 x 44 mm (1U) (19 x 17 x 1,8 ′′) / 6 kg (13 lbs) |
| Konstruktionsnormen |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
|
| EMV |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (Kategorien C1-Emissionen, Katze C2/C3-Immunität)
|
|
Umwelt
|
ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3)
Normalbetriebsbedingungen gemäß IEC/EN 62040-3:2011 Abschnitt 4.2.
sonstige Betriebsbedingungen gemäß IEC 62040-3:2011 Abschnitt 4.3, müssen 2011/65/EU (RoHS) und 2012/19/EU (WEEE) informiert werden
|
|
1) Ausgangsspannungsbereiche, die in der Fabrik konfiguriert sind und im oberen Fahrgestell eine individuelle Schlüsselfunktion haben
3) Reduzierte Leistung - keine Leistungserhöhung und erhöhte Spannung THD auf Wechselstrom-Ausgang.
|
2) AC-Last hat Priorität.verfügbarGleichstrom-Ausgangsleistung und -Strom hängen von dem sofortigen Wechselstrom ab
Last und Wechselstrom-Eingangsspannung, d. h. maximal 1600 W bei voller Wechselstromleistung und Nominalstrom für 230 VAC.
4) Wird die Gleichspannung unter 194 V gezogen, kann der Eingangsstrom über dieses Niveau steigen.
|

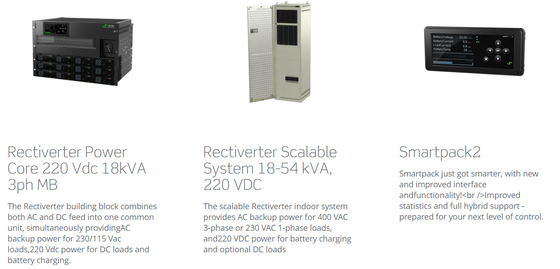

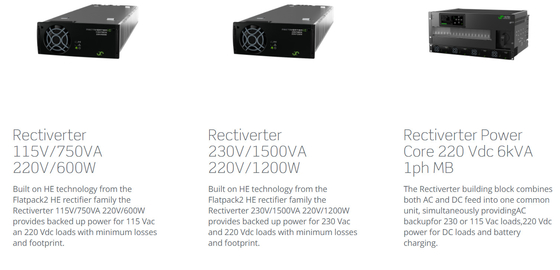

Verwandte Produkte:
