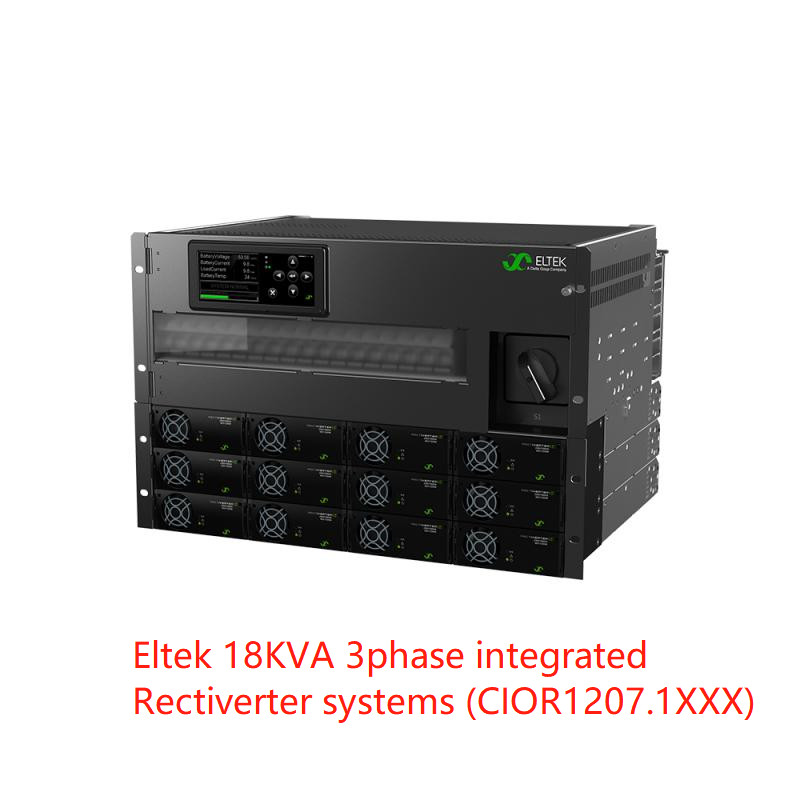

Eltek Rectiverter Power Core 110 VDC 18 kVA 1h oder 3h Bis zu 18 Kva Wechselstrom und 14,4kw 110 Vdc Ausgang (Teilnummer CIOR1207.1xxx)
Anwendungsbereich:
Das integrierte 2U 19 Zoll-System kann in Industrieanwendungen, in denen ein 230 / 115 Vac und 110 Vdc-Bac benötigt wird, als eigenständiges System mit großen AC- und DC-Ausgängen verwendet werden.
Die Gesamtausgangsleistung für Wechselstrom und Gleichstrom ist auf insgesamt 8 kW beschränkt, Wechselstrom- und Gleichstrom-Ausgangsgrenzwerte können entsprechend der angeschlossenen Last festgelegt werden,wobei die Beschränkung für Wechselstromlast auf maximal 6kVA und für Gleichstromlast auf maximal 4KW festgelegt ist 8KW.
Als zusätzliche Optionen können die Mess- und Signalgebung mit den I/Q-Monitor- oder Flexi-Monitor-CAN-Knoten weit erweitert werden.
Telekommunikations-Mobilfunk
· LTE/4G/WiMAX
· Verteiltes Antennensystem
· Breitband
· Radiobasisstationen/Zellstandorte
Energieversorgung
· Niedrig- und Hochspannungsschalter
· Transformator- und Sub-Stationen
· Kontrolle und Schutz
· SCADA-System
Eisenbahn- und U-Bahninfrastruktur
· Kontrolle und Schutz
· Signalisierung
Hauptmerkmale:
- L Kompaktes Design und einfache Montage
- l Einphasen-Eingang und -Ausgang 230 oder 115 VAC
- 48Vdc Eingang und Ausgang
- L Bis zu 4 Geradlinermodule
- l 8 kW Gesamtstromleistung AC+DC
- l Maximal 6 kVA Wechselstromleistung
- l Maximal 4KW/8KW Gleichstromleistung
- L 1 oder 2-polige Wechselstromverteilungsmöglichkeiten
- Option für die Gleichspannungsverteilung auf 1 Pole
- L in Transfertechnik eingebaut
Technische Daten:
| |
| Modelle / Bestellinformationen 24 kW, 230 V 1h |
24 kW, 400 V 3 Stunden |
| Produktreihe CIOR1207.1xxx |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 Phasen (Y) / 346-415 VAC |
| Frequenz (Standardumrichtermodus) 50 Hz (adaptiv) |
| Frequenz (Einstellbarer Wechselrichtermodus) 50Hz, 60Hz oder zuletzt synchronisierte 50/60Hz (adaptiv) |
| Maximale Leistung (kontinuierliche / Überlastung (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Höchststrom/Phasenstrom (kontinuierlich/Überlastung (< 15 s)) 78ARMS / 104,4ARMS |
26 ARMS / 34,8 ARMS |
| Strom (maximal) Schnellantrieb/Phase (20 ms) 384 A (6 x Nennwert) |
128 A (6 x Nennwert) |
| Aufhalt (Spannungsschwankungen) (vor Umstellung auf Batterie) > 5 ms @ 14,4 kW Last |
| THD < 1,5 % bei Widerstandslast |
| Ausgangseigenschaften Sicherung in L und N, heiß steckbar |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 122,5 VDC / 97 - 145 VDC |
| Leistung (maximal @nominal input) 14,4 kW 2) |
| Strom (maximal @VOUT ≤ 108 VDC) 133 A2) |
| Haltedauer, maximale Ausgangsleistung > 10 ms; VOUT > 41 VDC |
| Leistungsmerkmale Kurzschlusssicherung, Überspannungsschließung, Massen-DC-Ausgangsanschluss an den M8-Schraubschrauber |
| Eingabedaten |
| Wechselstrom-Hauptstrom-Eingangsspannung ((3-Phase Y) 185 - 275 VAC, ((Einphase) 320 - 475 VAC, ((3-Phase Y) |
| Wechselstrom/Phase ((bei Nenn-Ausgangsspannung) (je nach Modultyp) 84-144 ARMS 4) |
28 bis 48 ARMS 4) |
| Frequenz (Standard: Synchronisierungsbereich) 47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) 47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD > 0,99 bei 50% Belastung oder mehr / < 3,5% |
| Gleichspannung Nennspannung / erweiterter Bereich (ohne Überlastung)3)Die Ausrüstung ist mit einer Breite von mehr als 20 mm verknüpft. |
| Gleichstrom (maximal) 150 A / 216 A bei Überlastung (15 s) |
|
Sicherung in L und N, Warmstecker, Varistor, Warmstecker
Eingangsmerkmale Wechselstrom-Eingang einzelne Schraubendurchgänge 10 mm2 für L1, L2, L3 oder L1, L1, L1 + N & PE Massengleichstrom-Eingangsanschluss an M8-Schraubschraub
Anschluss der Massenstrombatterie an den M8-Schrauber
|
| Auswahlmöglichkeiten |
| Steuerung und Überwachung (siehe Datenblatt Smartpack2) |
| 1 Pole Wechselstromverteilung (L-Anschluss direkt an MCB) 1-18 pc, 2-20A, C oder B-Eigenschaften |
1-18 pc, 2-20A, C oder B-Eigenschaften |
| 3-pollige Wechselstromverteilung (Verbindung L1-L3 direkt an MCB) - |
Eigenschaften 1-6 pc, 2-20A, C oder B |
| Andere Spezifikation |
| Wirkungsgrad > 96% (Hauptmodus (AC/AC und AC/DC)), > 94% (Wechselrichtermodus (DC/AC)) |
| Manueller Bypass-Schalter 63 A (vor der Unterbrechung) |
| Schutzklasse IP 20 |
| Betriebstemperatur -40 bis +55°C (-40 bis +131°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxDxH] / Gewicht 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ′′) / 27 kg (60 lbs) |
| Konstruktionsnormen |
| Elektrotechnische Sicherheit EN 60950-1, EN 62040-1 Sicherheit von UPS |
|
EMV ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15
Einheit für die Bereitstellung von Daten über die Qualität der Daten
|
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Umwelt Normale Betriebsbedingungen müssen gemäß IEC/EN 62040-3:2011 Abschnitt 4.1 RoHS (2011/65/EU) und WEEE (2002/96/EG) konform sein
|
|
1) Ausgangsspannungsbereiche, die in der Fabrik konfiguriert sind und im oberen Fahrwerk individuell eingeschaltet sind 2) Wechselstromlast hat Vorrang.verfügbarGleichstrom-Ausgangsleistung und -Strom hängen von
3) 90-102 VDC: reduzierte Leistung - keine Leistungserhöhung und erhöhte Spannung THD bei Wechselstrom-Ausgang. sofortige Wechselstrombelastung und Wechselstrom-Eingangsspannung; d.h. maximal 9600 W/87 A bei voller Wechselstromleistung und Nennspannung
Eingang für 230 VAC.
4) Wenn die Gleichspannung unter 97 V gedrückt wird, kann der Eingangsstrom über dieses Niveau steigen.
|

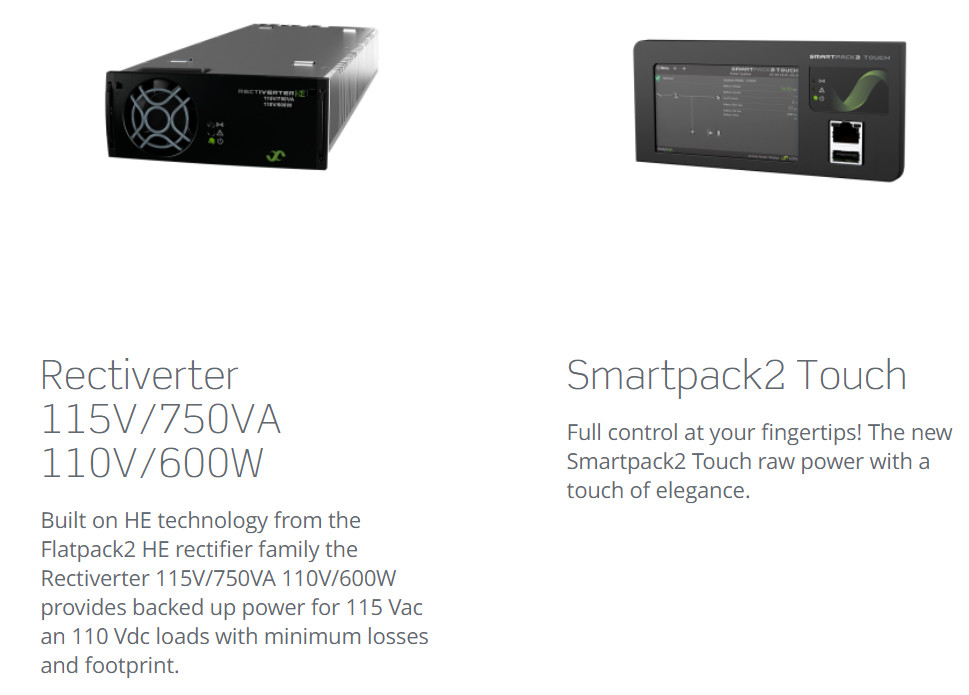

Verwandte Produkte:
