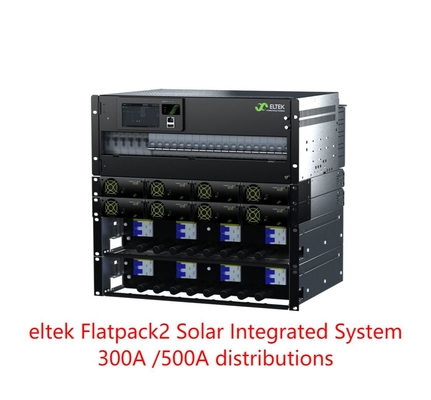

Eltek Flatpack2 Solar Autonomous Power Core 300A/500A integriertes System (Teilnummer: CTOA0407S.4xxx CTOA0810S.4xxx)
Der Solar Autonomous Power Core von Eltek basiert auf der Flatpack2-Produktfamilie und ist vollständig in komplette und flexible Lösungen mit einem einzigen Smartpack2-Controller integriert
Der Stromkern verfügt über integrierte Batterieverteilung, Gleichstrombelastungsverteilung, Solarladegeräte mit PV-Anschluss-Panel.
Der Solar-Autonom-Standort wird mit Photovoltaik-Panels betrieben und mit einer Kombination von Fahrradbatterien den gesamten benötigten Strom während des ganzen Tages liefert.
Hauptmerkmale
1. Komplettes System

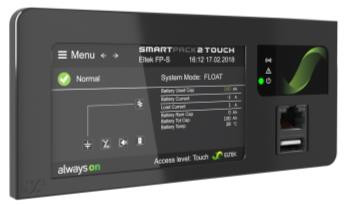

2. Smartpack2 Berührungssteuerung
3. Fortgeschrittene Steuerung und Überwachung über Ethernet-Port
4. HE FP2 Solar mit MPPT
5. Maximale Photovoltaikleistung 24 kW
6. Photovoltaik-Anschlussplatte mit Gleichstrom-SPD (optional)
7. Heißanschlussmodule
8. 19 ′′/4U Verteilerchassis
9. bis zu 8x Akku-Schalterpositionen
10. LVBD
11. bis zu 18x Belastungsbrecherpositionen
12. LVLD1
13. LVLD2 (optional)
14. Globale Genehmigungen
Technische Daten:
| |
|
|
|
|
|
| |
Modell |
300A Verteilung |
|
500A Verteilung |
| |
Teilnummer (konfigurierte Antriebssysteme) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Leistungsmodule |
|
| |
Flatpack2-Solarlader1) |

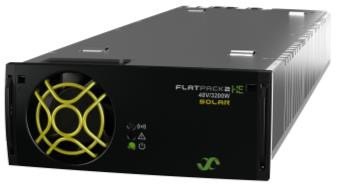

Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
Eingangsdaten (SOLARCHARGER) |
| |
Spannung (Range) |
85 bis 420 VDC (Betriebsbereich) 100 bis 380 VDC (MPPT-Bereich) |
|
|
|
|
| |
Spannung (Start) |
150 VDC |
|
|
|
|
|
| |
Höchststrom |
20 ADC |
|
|
|
|
|
| |
PV-Anschlusspaneel |
|
| |
Dienstschalter für PV-Anlagen |
4 Stück |
|
|
8 Stück |
|
| |
Gleichspannungsspezialgerät Typ 2 (optional) |
Bis zu 4 Stück |
|
|
Bis zu 8 Stück |
|
| |
Ausgangsdaten |
|
| |
Spannung |
-48 VDC |
|
|
-48 VDC |
|
| |
Strom (maximal) |
300 A |
|
|
500 A |
|
| |
Batterieverteilung |
|
| |
Anzahl der Brecherpositionen |
6x (einziger Pol) |
|
8x (einziger Pol) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Typ des Batteriebrenners |
Typ des Steckers (D-Rahmen) |
|
|
|
|
| |
Lastverteilung |
|
| |
Anzahl der Lastpositionen |
mit einer Breite von nicht mehr als 15 mm |
|
mit einer Breite von nicht mehr als 15 mm |
|
| |
LVLD 1 |
300 A
(maximal 12 x 18 mm oder 4 x 27 mm + 6 x 18 mm)
|
300 A
(maximal 10x 18 mm oder 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (optional) |
150 A
(maximal 6x 18 mm oder 4x 27 mm)
|
|
150 A
(maximal 6x 18 mm oder 4x 27 mm)
|
| |
Typ des Ladebrechers |
DIN-Schiene, 18 mm und 27 mm breit |
|
|
|
| |
Kontrolle und Überwachung |
| |
Kontrolle und Überwachungseinheit2) |
Smartpack2 Touch + Smartpack2 Basic + E/A-Monitor Typ2 |
|
| |
Montageort |
Türplatte montiert |
|
|
|
|
| |
Lokalbetrieb |
Menübetrieb über Touchpad und grafische Farbdarstellung |
|
| |
Fernbedienung |
Ethernet für die Fernüberwachung und -steuerung über WEB Browser |
|
| |
Andere Spezifikation |
|
| |
Betriebstemperatur |
-40 bis +70 °C [-40 bis +158 °F]3) |
|
|
|
| |
Lagertemperatur |
-40 bis +85 °C |
|
|
|
|
| |
Abmessungen (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 Zoll]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 Zoll]
|
| |
Gewicht (ohne Module) |
Ungefähr 12 kg |
|
Ungefähr 42 Pfund |
| |
Konstruktionsnormen |
|
| |
Elektrische Sicherheit |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMV |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Umwelt |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
| |
1) Siehe Flatpack2 Datenblatt für Solarladegeräte für Einzelheiten
2) Weitere Einzelheiten finden Sie im Datenblatt für den Smartpack2 Touch Controller.
|
3) +45 bis +70 °C [+113 bis +158 °F] mit abgegrenzter Leistung
4) Die empfohlene Mindesttiefe des Schranks beträgt 400 mm.
|
Integriert mit Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Typ2 und Flatpack 2 48/1500HE oder Flatpack2 48/3200HE
Lösungen
Wir bieten komplette Lösungen einschließlich Standortbeobachtung, professionellen Plan nach Kundenanfrage vorschlagen, technischer Support,und Wartungsdienstleistungen für Telekommunikationsunternehmen in und aus ChinaWir verfügen über ein kompetentes Team und ein Netzwerk vertrauenswürdiger Partner auf der ganzen Welt.
Häufige Fragen:
1Wie kontrollieren Sie die Qualität?
A:Alle Produkte werden vor dem Versand mit simulierten Verwendungsszenarien, Last- und Volllast- und Stromteilungsprüfungen getestet, um die Qualität des Produkts zu gewährleisten.
2Was ist Ihre Mindestbestellmenge?
A: Es gibt keine Mindestbestellmenge, und eine kann auch gemacht werden. Der einzige Unterschied ist der Preis und der Zeitplan.
3Können Sie Ihre Firma vorstellen?
A: Es ist mir eine große Ehre. Ich schicke Ihnen später das Firmeninformationspapier, um Ihnen eine umfassendere und direktere Einführung in unsere Firmeninformationen zu ermöglichen.
4Was sind die Vorteile Ihrer Firma?
A: Angemessene Lagerbestände und Liefergarantie für die anschließende Erneuerung der Lieferung, flexibel entsprechend den unterschiedlichen Bedürfnissen der Kunden bereitgestellt und verschiedene Lösungen bereitgestellt.
5Kann ich mir die Proben zusammen mit dem Preis schicken?
A: Sie können Proben schicken, die Proben sind einem großen Stolz unterworfen, und die Fracht muss von Ihnen getragen werden.
6Wie behebt Ihr Unternehmen das Qualitätsproblem?
A: Unser Unternehmen ist seit fast 10 Jahren in dieser Branche tätig. Es hat bereits einen gewissen Ruf. Wir werden es sorgfältig analysieren.Sie können sicher sein, dass es die Dinge nach der Vertragsvereinbarung zu tun und wird nie lassen Sie keine nach den SorgenUnser Service-Team wird Ihnen gerne dienen.
7 WHut a- Ich weiß.Die Qualität?
A: 100% Original mit neuem Paket. Wir werden jeden Artikel vor dem Versand testen, um sicherzustellen, dass jeder Artikel von guter Qualität ist.
8 HHaben Sie viele Monate Garantie?
A: 1 Jahr Qualitätsgarantie
9Wie soll man mit minderwertigen Waren umgehen?
A: Die Ware kann innerhalb der Garantiezeit mit unserer Postgebühr für Produkte schlechter Qualität versandt werden.
