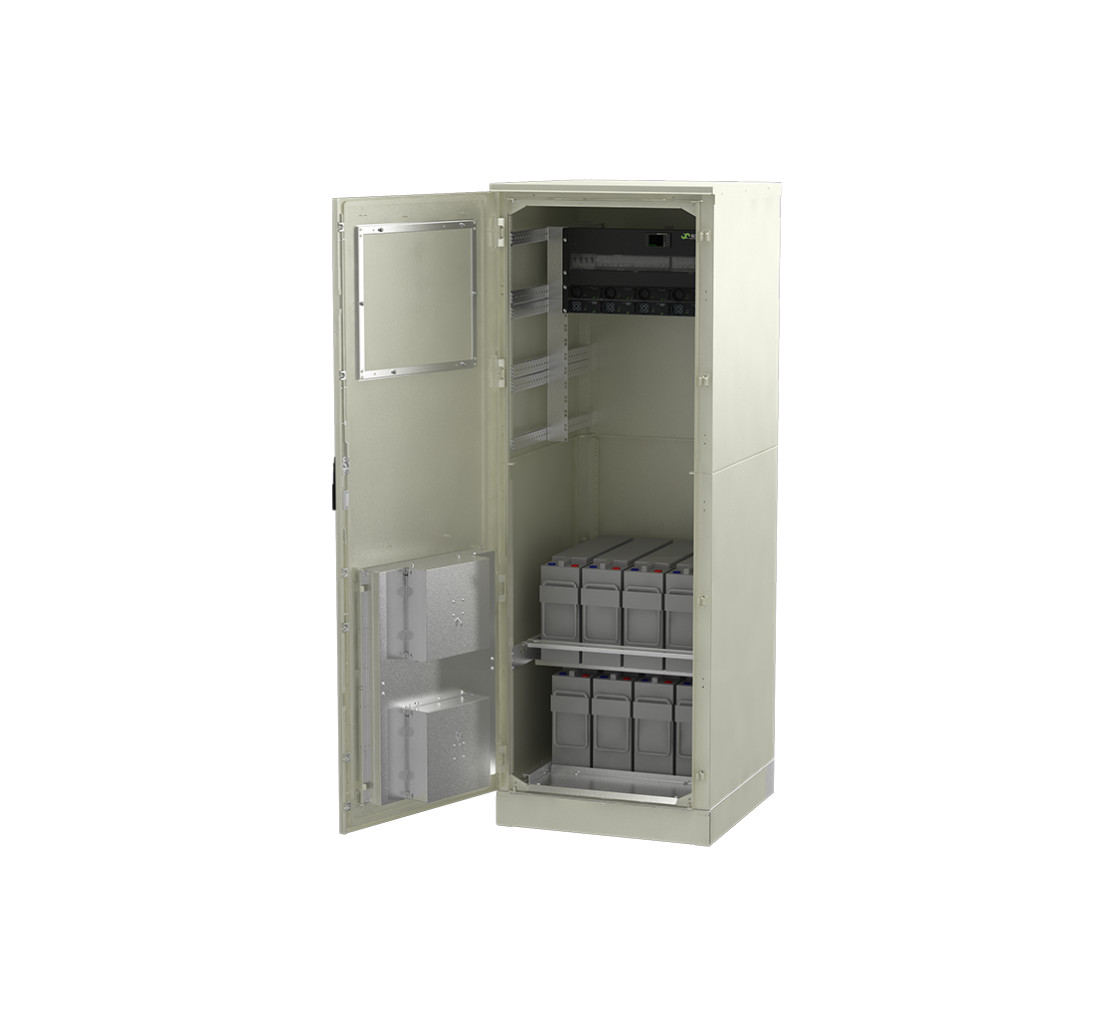

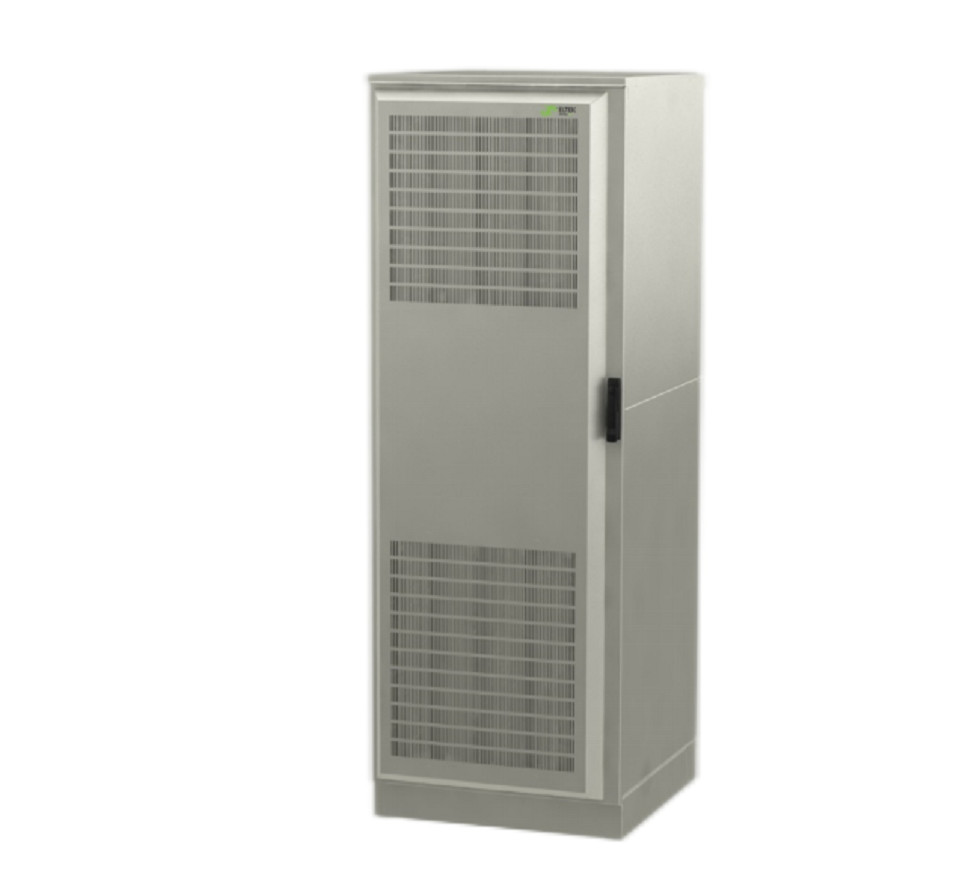

| Modelle / Bestellinformationen 6kVA+12,8 kW Gleichstrom |
6kVA+16,8kW Gleichstrom |
6kVA+ 16,0 kW Gleichstrom |
6kVA+21,0kW Gleichstrom |
| Teilnummer CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R1.4000 |
CTE30834R1. Das ist das.4000 |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 230 VKlimatisierung/ 200 - 240 VKlimatisierung |
| Frequenz (Standardumrichtermodus) 50 Hz (adaptiv) |
| Frequenz (Einstellbarer Wechselrichtermodus) 50Hz, 60Hz oder zuletzt synchronisierte 50/60Hz (adaptiv) |
| Maximale Leistung (kontinuierliche / Überlastung (< 15 s)) 4800 W (6000 VA) / 8000 VA |
| Höchststrom (kontinuierliche / Überlastung (< 15 s) ) 26ARMS/ 34,8ARMS |
| Strom (maximal) Schnellantrieb (20 ms) 120A (6 x Nennwert) |
|
Aufhalten (Spannungsrückgänge) (vor Umstellung auf > 5 ms @ 4800W Belastung)
Batterie)
|
| THD < 1,5 % bei Widerstandslast |
| Ausgangseigenschaften Sicherung in L und N, heiß steckbar |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 53,5 VDC/ 43 - 58 VDC |
| Leistung (maximal @nominal input) 12,8 kW1) |
16,8 kW1) |
16,0 kW1) |
21,0 kW1) |
| Strom (maximal @V)Außen≤ 48 VDC) 267 A1) |
350 A1) |
333 A1) |
437 A1) |
| Aufhaltzeit, maximale Ausgangsleistung > 10 ms; VAußen> 41 VDC |
| Ausgangsmerkmale Kurzschlusssicherung, Überspannung Abschaltung |
| Eingabedaten |
| Wechselstrom-Hauptstrom-Eingangsspannung (3-Phase-Y) 400 VKlimatisierung |
| Überspannungsschutz OVP Klasse 2 |
| Wechselstrom/Phase ((bei Nenn-Ausgangsspannung) (je nach Typ) 28-58 ARMS 3) |
| Frequenz (Standard: Synchronisationsbereich) 47-53 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) 47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD > 0,99 bei 50% Belastung oder mehr / < 3,5% |
|
Gleichspannung Nennspannung / erweiterter Bereich (Nr. 45 - 58 V / 40 - 45 V)
Überlastung)2) DC DC
|
| Gleichstrom (maximal) 128 A / 180 A bei Überlastung (15 s) |
|
Sicherung in L und N, Warmstecker, Varistor, Warmstecker
Eingangsmerkmale Wechselstrom-Eingang einzelne Schraubendelemente 10 mm2 für L1, L2,L3,N & PE Akkuabnehmer (Plug-in-Typ), LVBD standardmäßig
|
| Lastverteilung 6kVA+12,8kW Gleichstrom |
6kVA+16,8kW Gleichstrom |
6kVA+16,0 kW Gleichstrom |
6kVA+21,0 kW Gleichstrom |
| LVLD 150 A |
- |
| 1 Pole Wechselstromverteilung (L-Verbindung auf MCB) 2*6A, 2*10A C |
| -48 VDCVerteilung (Prioritätslast) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A, 2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -48 VDCVerteilung (keine Vorranglast) 2*10A, 2*32A, 2*63A |
- |
| Akkuabnehmer 2*100 A, D (aufgesteckt) |
2*200 A, D (aufgesteckt) |
2*200 A, D (aufgesteckt) |
2*250 A, D (aufgesteckt) |
| Andere Spezifikation |
| Steuerung und Überwachung (siehe Datenblatt Smartpack2) |
Smartpack 2 |
| Wirkungsgrad > 96% (Hauptmodus (AC/AC und AC/DC)), > 94% (Wechselrichtermodus (DC/AC)) |
| Betriebstemperatur -40 bis +55°C (-40 bis +131°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxDxH] / Gewicht 700 x 823 x 1800 mm (27,6 x 32,4 x 71 ′′) / 250 kg (551 lbs) |
| Schutzklasse IP 55 |
| Farbe RAL 7035 |
| Konstruktionsnormen |
| Elektrotechnische Sicherheit EN 60950-1, EN 62040-1 Sicherheit von UPS |
|
EMV ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
|
| Umwelt ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2) mit RoHS (2011/65/EU) und WEEE (2002/96/EG) konform |
|
1) AC-Last hat Vorrang.verfügbarGleichstrom-Ausgangsleistung und -Strom hängen davon ab, ob 3) Wenn die Gleichstromspannung unter 43 V gezogen wird, kann der Eingangsstrom über dieses Niveau steigen, die sofortige Wechselstromlast und die Wechselstrom-Eingangsspannung, d. h. maximal 10,9 kW/18,9 kW bei voller Wechselstromleistung und
Nennstrom für 230 VKlimatisierung.
2) 40 - 45 VDC: geringere Leistung - keine Leistungssteigerung und erhöhte Spannung THD auf Wechselstrom
Ausgabe
|
