Eltek Rectiverter-Indoor-System, skalierbares 120-kW-System mit optionalem A+B, AC-Eingang (CDEJ6042.xxxx)
Das skalierbare Rectiverter-Indoor-System bietet Notstrom für 400 VAC 3-Phasen- oder 230 VAC 1-Phasen-Lasten sowie 48 VDC-Strom für DC-Lasten und Batterieladung.

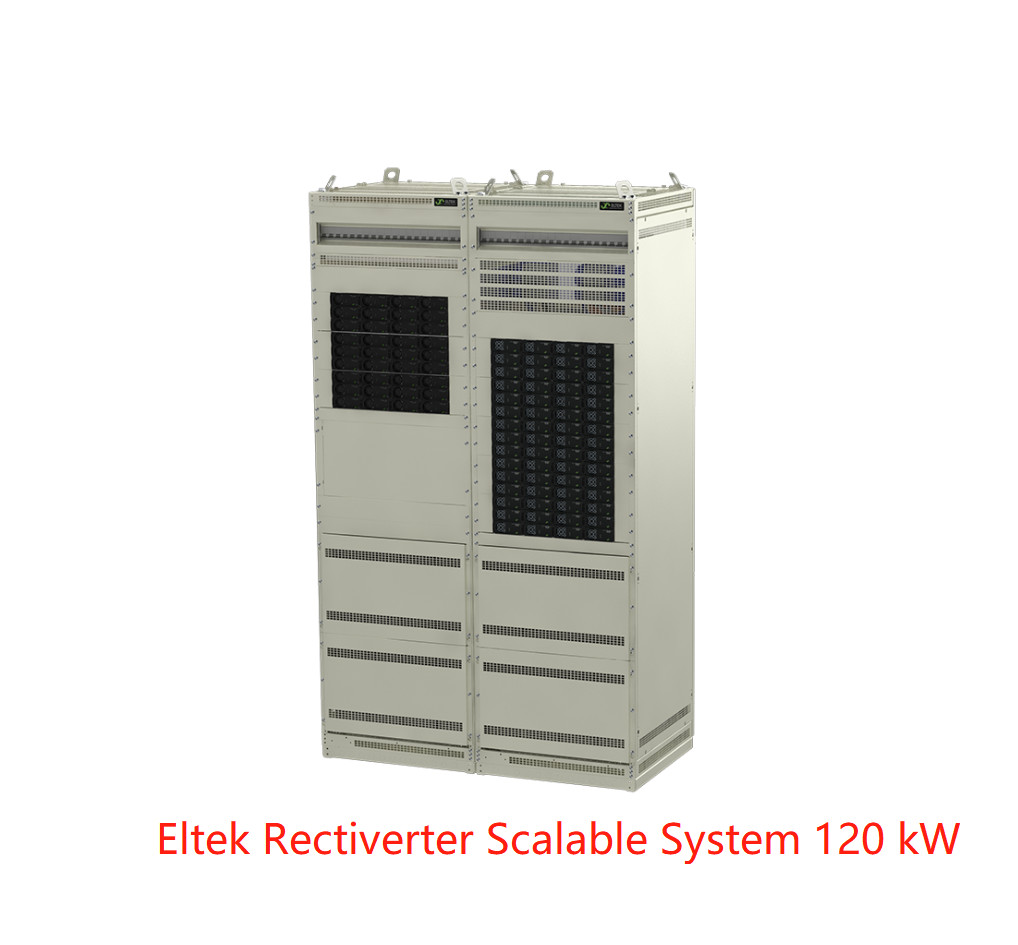

Rectiverter Skalierbares System 120 kW
Das System hat eine maximale Lastkapazität von 108 kW, die dynamisch variabel ist, um AC-Ausgänge bis zu 90 kVA / 72 kW bereitzustellen und auch DC-Lasten bis zu 72 kW mit integrierter AC- und DC-Verteilung zu speisen.
In Kombination mit dem optionalen B-Eingang (Dual-AC-Eingang), der die Notwendigkeit eines herkömmlichen ATS (Automatic Transfer Switch) eliminiert, stellt das Rectiverter-Indoor-System das Nonplusultra an Flexibilität und Skalierbarkeit dar.
Hauptmerkmale
400 VAC 3-Phasen (Y) Eingang
400 VAC 3-Phasen (Y) Ausgang
48 VDC Eingang/Ausgang
Max. 90 kVA / 72 kW AC-Ausgang
Max. 72 kW DC-Ausgang
AC-Verteilung
DC-Verteilungsoption
A+B-Option (Dual-AC-Eingang)
LVBD-Option
Bis zu 4 Batteriestränge
Eingebaute Transfertechnologie
150 % Überlastfähigkeit, 15S
600 % Schnellauslösestrom 20 ms
Hot-Pluggable

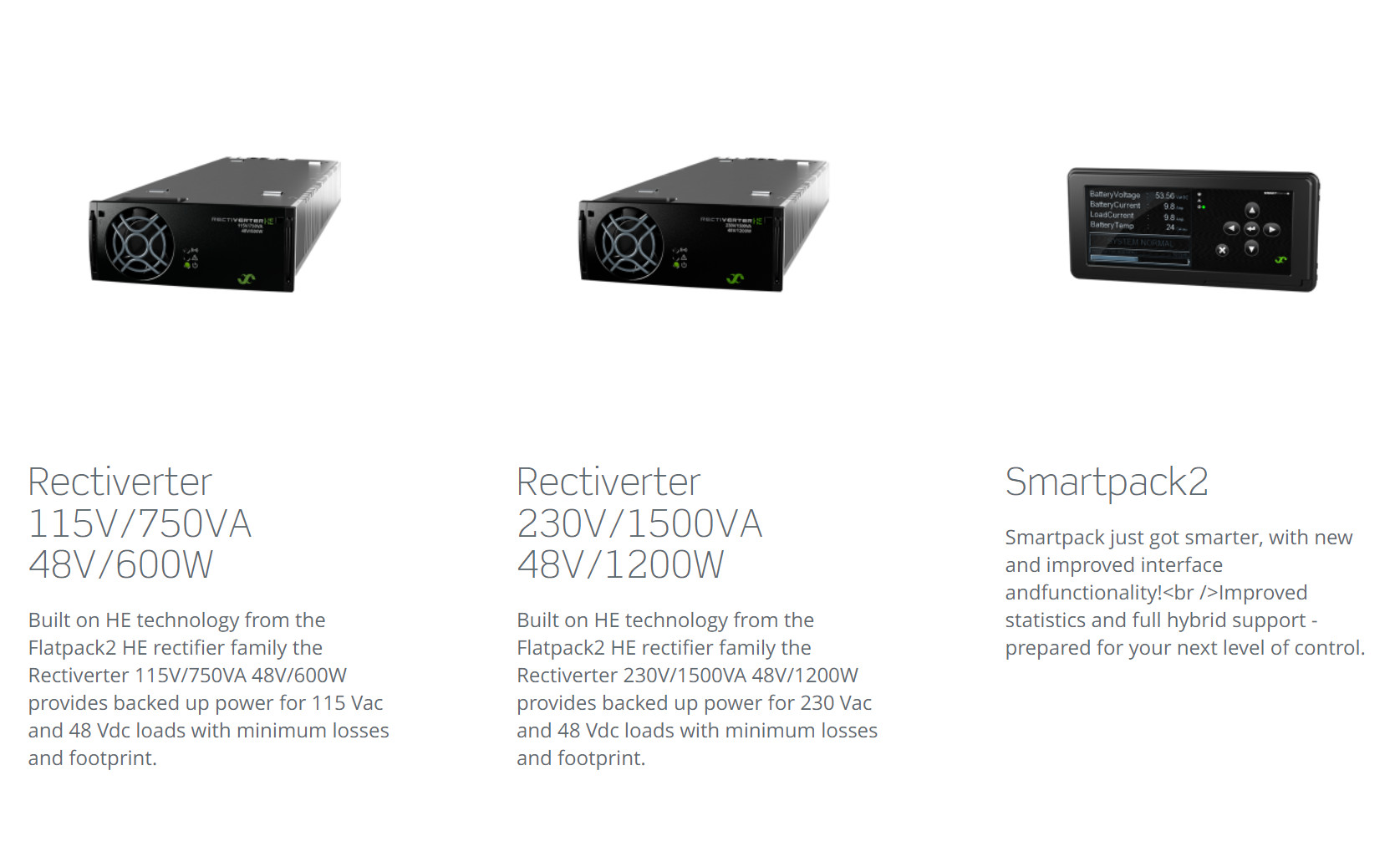

Smartpack2-Controller
Arbeitet parallel mit Flatpack2-Gleichrichtern
Globale Konformität
Patentierte HE-Technologie
EINLINIEN-DIAGRAMM 120 KW + 108 KW B-EINGANG
Parameter :
|
| Modelle / Bestellinformationen |
|
120 kW + 108 kW B-Eingang |
| Produktfamilie |
|
CDEJ6042.xxxx |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich)1) |
|
400 VAC 3-Phasen (Y) / 346-415 VAC |
| Frequenz (Standard-Wechselrichtermodus) |
|
50 Hz (adaptiv) |
| Frequenz (einstellbarer Wechselrichtermodus) |
|
50 Hz, 60 Hz oder zuletzt synchronisiert 50/60 Hz (adaptiv) |
| Leistung maximal (Dauerbetrieb / Überlast (<15s) ) |
|
72 kW (90 kVA) / 120 kVA |
| Strom maximal/Phase (Dauerbetrieb / Überlast (<15s) ) |
|
130 ARMS / 174 ARMS |
| Strom (maximal) Schnellauslösung/Phase (20 ms) |
|
640 A (6 x Nennwert) |
| Hold-up (Spannungseinbrüche) (vor dem Umschalten auf Batterie) |
|
> 5 ms bei 72 kW Last |
| THD |
|
< 1,5 % bei ohmscher Last |
|
Ausgangsmerkmale
|
Modul: Sicherung in L und N, Hot-Pluggable
1-polige oder 3-polige AC-Verteilung (Anschluss direkt an MCB)
Maximale Sicherungsleistung gemäß empfohlener maximaler Sicherung für das Rectiverter-Modul
|
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
|
53,5 VDC / 43 - 58 VDC |
| Leistung (maximal @Nenneingang) |
|
72 kW 2) |
| Strom (maximal @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Hold-up-Zeit, maximale Ausgangsleistung |
|
>10 ms; VOUT > 41 VDC |
| Ausgangsmerkmale |
|
Kurzschlusssicher, Überspannungsabschaltung |
| EINGANGSDATEN |
| AC-Netzspannung (3-Phasen Y) |
|
320-475 VAC, |
| AC-Strom/Phase (bei Nennausgangsspannung) (abhängig vom Modultyp) |
140-240 ARMS 4) |
| Frequenz (Standard: Synchronisationsbereich) |
|
47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) |
|
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
|
> 0,99 bei 50 % Last oder mehr / < 3,5% |
| DC-Spannung nominal / erweiterter Bereich (keine Überlast)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC-Strom (maximal) |
|
1920 A / 2700 A während Überlast (15s) |
| Eingangsmerkmale |
|
Modul: Sicherung in L und N, Hot-Pluggable, Varistor, Hot-Pluggable
AC-Eingang Einzelklemmen 150 mm2 für L1-L3, N & PE
|
| BATTERIESCHUTZSCHALTER |
| 1-poliger Batterieschutzschalter |
2*TPS 2-Halter (800-1600 A) |
4*TPS 00-Halter (250-600 A) |
| OPTIONEN |
| B-Eingang maximale Leistung (mit FP2 HE, 2 kW Gleichrichtern) |
|
72 kW |
| B-Eingang maximale Leistung (mit FP2 HE, 3 kW Gleichrichtern) |
|
108 kW |
| DC-Verteilung (Anschluss direkt am Schutzschalter) |
|
1-125 A, 1-poliger Schutzschalter (max. 30 Stk. 18 mm, max. 20 Stk. 27 mm) |
| LVBD (1-polig) |
|
1800 A |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
>96 % (Netzmodus (AC/AC und AC/DC)), >94 % (Wechselrichtermodus (DC/AC)) |
| Schutzklasse |
IP 20 |
|
|
| Betriebstemperatur |
-40 bis +55 °C (-40 bis +131 °F), Luftfeuchtigkeit 5 - 95 % rF nicht kondensierend |
| Lagertemperatur |
-40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0 - 99 % rF nicht kondensierend |
| Abmessungen[BxTxH] / Gewicht |
1200 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| KONSTRUKTIONSNORMEN |
| Elektrische Sicherheit |
EN 60950-1, EN 62040-1 UPS-Sicherheit |
|
| EMV |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Umgebung
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Normale Betriebsbedingungen gemäß IEC/EN 62040-3:2011 Klausel 4.1 RoHS (2011/65/EU) und WEEE (2002/96/EG) konform
|
|
1) Ausgangsspannungsbereiche werkseitig konfiguriert und haben individuelle Kodierung im oberen Gehäuse
3) 40 - 45 VDC: reduzierte Leistung - kein Leistungsboost und erhöhte Spannungs-THD am AC-Ausgang.
|
2) AC-Last hat Priorität. Maximal verfügbar DC-Ausgangsleistung und -strom sind abhängig von der momentanen
AC-Last und AC-Eingangsspannung; d.h. maximal 48 kW/1000 A bei voller AC-Leistung und Nenneingang für 230 VAC.
4) Wenn die DC-Spannung unter 43 V gezogen wird, kann der Eingangsstrom über diesen Wert ansteigen
|
* Das Indoor-Rectiverter-Gehäuse mit AC- und DC-Einspeisung in einem Gehäuse
