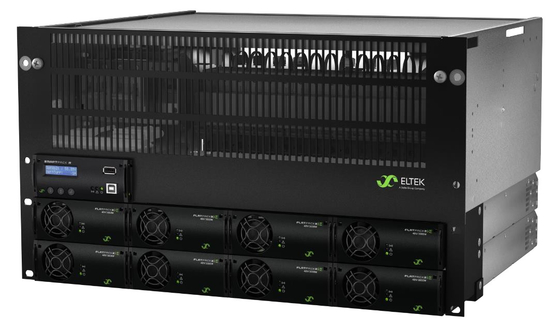

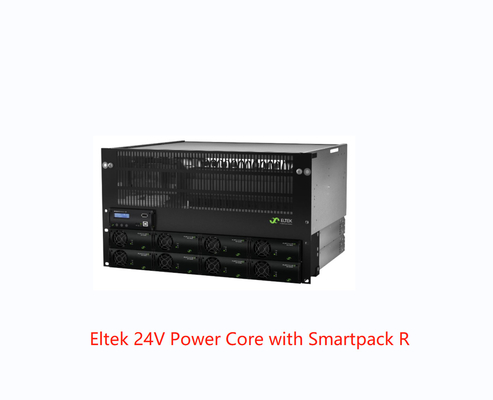

Eltek integrierte 24V Stromnetz 5U/8U 300A/600A mit Prüfer Smartpack R und Modul Flatpack2 48/1800HE
Die Kombination des kosteneffektiven Entwurfs, der Energiedichte und der Zuverlässigkeit macht das Flatpack2 eine Produktfamilie, die wirklich heraus steht und unvergleichliche Netzverfügbarkeit liefert. T
er Vielseitigkeit des Gleichrichters Flatpack2 bedeutet den
es kann in einer großen Vielfalt von Anwendungen 48VDC und 24VDC über der Kugel verwendet werden
ANWENDUNGEN
TELEKOMMUNIKATION – BEWEGLICH/RADIOAPPARAT
· Radiobasisstationen Mobilfunkanlagen
· LTE/4G/WiMax
· Antennen-Verbundsysteme
· Mikrowelle
· Breitband
TELEKOMMUNIKATION – GEREGELT
· Telefonieserver/-schalter
· Faseroptik/FTTx
· Mikrowelle
· Kabel
· Breitband
HAUPTMERKMALE
L · KOMPLETTSYSTEM
L · PRÜFER SMARTPACK R
L · MODERNE STEUERUNG UND
L ÜBERWACHUNG DURCH ETHERNET-ANSCHLUSS
L · USB SCHREIBEN EINEN WIRT FÜR STECKVERBINDUNG
L GERÄTE (Z.B. WIFI; GRELLE ANTRIEBE)
L · USB SCHREIBEN B ZUR STEUERUNG
L · SUPER HOHE LEISTUNGSFÄHIGKEIT
L GLEICHRICHTER
L · HEISSE STECKBARE MODULE
L · UNTERBRECHER-POSITIONEN der BATTERIE-6X
L · LVBD
L · 18X VERTEILUNG der LASTS-MCB
L · LVLD (OPTIONAL)
L · 5U zur HÖHE 8U
L · GLOBALE ZUSTIMMUNGEN
Parameter:
| |
|
|
|
|
|
|
|
|
| MODELL |
24VDC |
|
|
48VDC |
|
|
Teilnummer
(Konfiguriertes Telekommunikationsstromnetz)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| ENERGIE-MODUL |

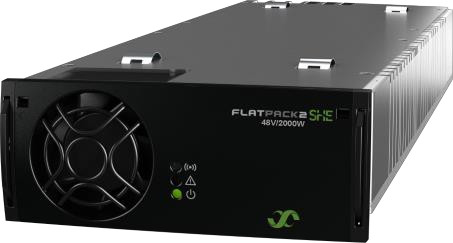

| Flatpack2 Gleichrichter 1) |
Flatpack2 24/1800 ER |
|
Flatpack2 48/2000 ER oder SIE Flatpack2 48/3000 ER oder SIE |
| EINGABEDATEN |
| Spannung (Strecke) |
85-300 VAC |
|
|
85-300 VAC (ER Modul) 85-264 VAC (SIE Modul) |
| Frequenz |
45-66 Hz |
|
|
|
|
|
| Hauptleitungskonfiguration |
Einzelnes 2)/1p230 VAC TN/3p400 VAC TN/1p230 VAC IT/3p230 VAC IT |
| Verbindung |
Verteiler, 16 mm2 maximal |
|
|
|
|
| AUSGABEDATEN |
| Spannung |
+24 VDC |
|
|
-48 VDC |
|
| Gegenwärtig (Maximum) |
600 A |
|
|
600 A |
|
|
| BATTERIE-VERTEILUNG |
|
| Zahl von Batterieunterbrecherpositionen |
6x 100 A |
|
|
|
|
|
| LVBD |
Nichterfüllung 300 A A/600 |
|
Optionale 150 A/500 A/600 A A/300 |
| LASTVERTEILUNG |
|
| Zahl von Positionen der Last MCB |
18x 18 Millimeter oder 9x 18 Millimeter + 6x 27 Millimeter |
|
|
|
| LVLD |
Optionale 300 A A/600 |
|
Optionale 150 A/500 A/600 A A/300 |
| Lastsunterbrecherart |
LÄRM Schienen, 18 Millimeter und 27 Millimeter breit (13 Millimeter auf Anfrage) |
|
| STEUERUNG UND ÜBERWACHUNG |
|
| Steuer- und Überwachungsanlage 3) |

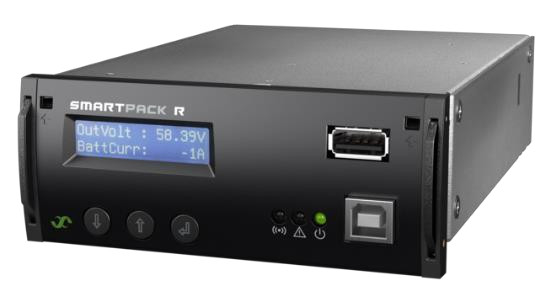

Smartpack R |
|
|
|
|
|
| Input |
Input 6x Digital (für die Überwachung der externen Ausrüstung) |
|
| Ertrag |
Relais der Warnung 6x |
|
|
|
|
|
| ANDERE SPEZIFIKATIONEN |
|
| Isolierung |
3,0 kVAC – auszugeben Input
1,5 kVAC – mit Erde zu bedecken Input
0,5 kVDC – mit Erde zu bedecken Ertrag
|
|
|
|
|
| Betriebstemperatur |
°C -40 bis +60 [- °F 40 bis +140] |
|
|
|
|
| Lagertemperatur |
°C -40 bis +85 [- °F 40 bis +185] |
|
|
|
|
| Maße (W x D x H) 4) |
482 x 380 Höhe x H Millimeter [19 x Zoll 14,9 x H] (H):
- 5U: 222 Millimeter [8,8 Zoll]
- 6U: 267 Millimeter [10,5 Zoll]
|
482 x 380 Höhe x H Millimeter [19 x Zoll 14,9 x H] (H):
- 5U: 222 Millimeter [8,8 Zoll]
- 6U: 267 Millimeter [10,5 Zoll]
- 7U: 311 Millimeter [12,3 Zoll]
- 8U: 356 Millimeter [14 Zoll]
|
| Gewicht (ausschließlich der Module) |
Ungefähr 5 Kilogramm [11 lbs] |
|
|
|
|
| ENTWURFS-STANDARDS |
|
| Elektrische Sicherheit |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
ETSI-en 300 386 v1.3.2
En 61000-6-2 /-3
|
|
|
|
|
| Umwelt |
ETSI-en 300 019-2-1 (Klasse 1,2) /-2 (Klasse 2,3) /-3 (Klasse 3,2)
ETSI-EN 300 132-2
Normale Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,3, müssen geraten werden
|
|
1) Sehen Sie Datenblatt des Gleichrichters Flatpack2 für Details
2) Wenn System ohne SPD-Gerätwahl konfiguriert ist
|
3) Sehen Sie Prüferdatenblatt Smartpack R für Details
4) Empfohlene minimale Kabinetttiefe ist 400 Millimeter [15,7 Zoll]
|
Verwandte Produkte:
(Flatpack2 48/3000 SIE)(Prüfer Smartpack R)(controlelr Smartpack S)
Lösungen
Wir stellen komplette Lösungen einschließlich Standortaufnahme zur Verfügung, schlagen Berufsplan entsprechend dem Ersuchen des Kunden, technischer Unterstützung und Wartungsservice für Telekommunikationsfirmen in und aus China vor. Wir haben ein kompetentes Team und ein Netz von verlässlichen Partnern auf der ganzen Welt.
FAQ:
1. Wie steuern Sie die Qualität?
: Alle Produkte vor dem Versand sind die simulierten Anwendungsszenarien, Last und voller Lasts- und gegenwärtigerteilender Test, zum der Qualität des Produktes sicherzustellen.
2. Was ist Ihre Mindestbestellmenge?
: Es gibt keine Mindestbestellmenge, und man kann auch getan werden. Der einzige Unterschied ist der Preis und der Zeitplan.
3. Können Sie Ihre Firma vorstellen?
: Ich werde sehr geehrt. Ich schicke Ihnen das Einleitungsdokument der Firma später, um Ihnen eine umfassendere und direktere Einleitung zu den unseren Informationen der Firma zu geben.
4. Was sind die Vorteile Ihrer Firma?
: Ausreichendes Inventar und Versorgungsgarantie für die folgende Erneuerung der Versorgung, flexibles bereitgestellt entsprechend unterschiedlichem zum unterschiedlichen Bedarf von Kunden, verschiedene Lösungen bereitstellend.
5. Kann ich Proben senden? Berichten Sie ihm mich zusammen mit dem Preis?
: Sie können Proben senden, sind die Proben abhängig von großem Stolz, und die Fracht muss von Ihnen getragen werden.
6. Wie tun Sie Ihr Firmenabkommen mit dem Problem auf Qualität?
: Unsere Firma hat diese Industrie für fast 10 Jahre getan. Sie hat bereits ein bestimmtes Ansehen gehabt. Wir analysieren sie sorgfältig. Wenn es tatsächlich unser Qualitätsproblem ist, können Sie sicherlich stillstehen, dass es Sachen entsprechend der Vertragsvereinbarung tut und ließ Sie nie hat irgendwelche nach den Sorgen wird, unser Service-Team sind glücklich, Sie zu dienen.
7 was über die Qualität?
: 100% ursprünglich mit neuem Paket. wir prüfen jedes Einzelteil bekannt gaben vorher, um sich jedes Einzelteils mit guter Qualität zu vergewissern.
8 wieviele Monate für Garantie?
: 1-jährige Qualitätsgarantie
9 wie man irgendein untergeordnetes - Qualitätswaren beschäftigt?
: Waren können Posten mit unserer Gebühr der Postengebühr für alle schlechten Qualitätsprodukte innerhalb der Garantiezeit vorbei sein.
