Eltek Rectiverter Indoor System Skalierbares System 18 kVA 36 kVA 54 kVA 72 kVA mit einem einzigen AC-Eingang (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
Das skalierbare Rectiverter Indoor-System bietet AC-Backup-Strom für 400 VAC 3-Phasen- oder 230 VAC 1-Phasen-Lasten und 48 VDC-Strom für das Laden von Batterien und optionale DC-Lasten

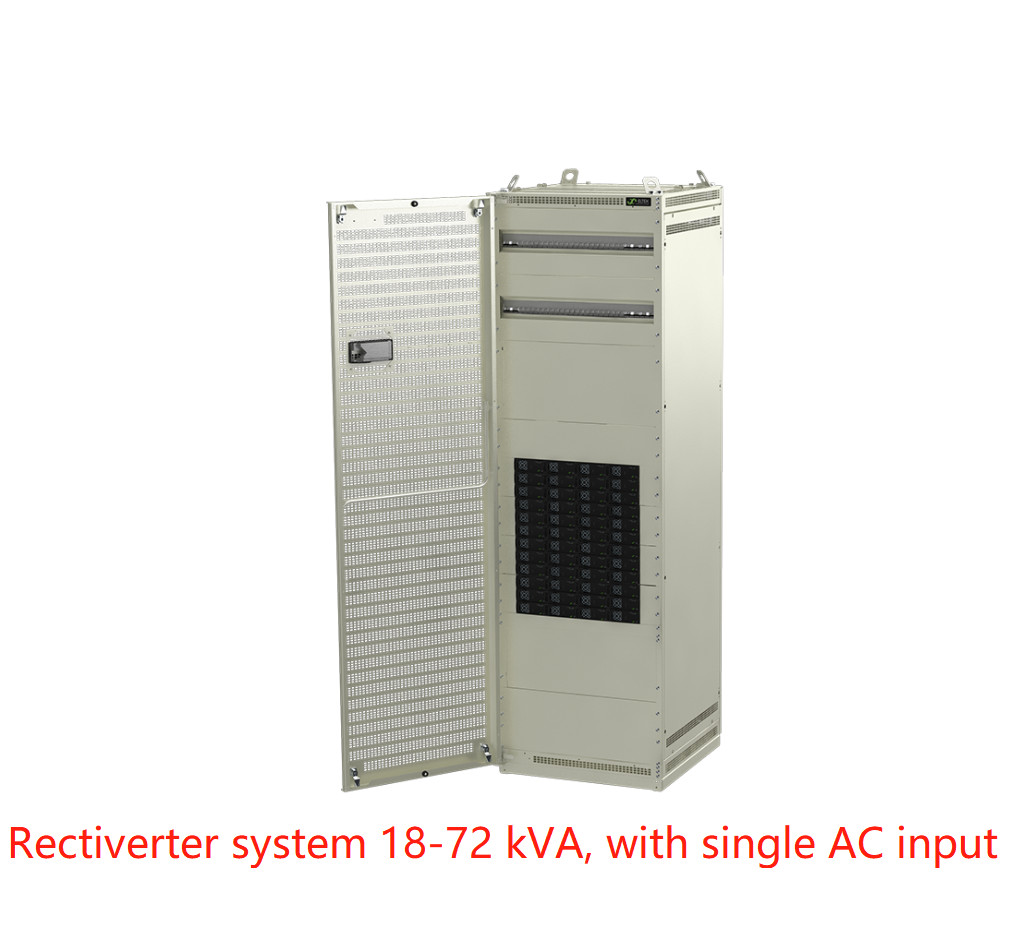

Rectiverter Skalierbares System 18-72 kVA
Die Systeme sind in drei Konfigurationen mit einer maximalen AC-Ausgangsleistung von bis zu 36, 54 oder 72 kVA erhältlich. AC-Verteilungen sind im Schrank integriert, mit möglichen 3-Phasen- oder 1-Phasen-Lastschaltern.
In Kombination mit dem AC-Ausgang kann das System auch DC-Lasten von bis zu 57,6 kW mit integrierter DC-Verteilung für -48 VDC-Lasten versorgen.
Hauptmerkmale
l 400 VAC 3-Phasen (Y) Eingang
l 400 VAC 3-Phasen (Y) Ausgang
l 48 VDC Eingang/Ausgang
l Max. 72 kVA / 57,6 kW AC-Ausgang
l Max. 57,6 kW DC-Ausgang
l AC-Verteilung
l DC-Verteilungsoption
l Manuelle Bypass-Option
l Bis zu 4 Batteriestränge
l Integrierte Transfertechnologie
l 150 % Überlastfähigkeit, 15S
l 600 % Schnellauslösestrom 20 ms
l Hot-Pluggable
l Smartpack2-Controller
l Funktioniert parallel mit Flatpack2-Gleichrichtern
l Globale Konformität
l Patentierte HE-Technologie
ANWENDUNGEN
TELEKOMMUNIKATION-MOBIL/DRAHTLOS
· LTE/4G/WiMAX
· Verteiltes Antennensystem
· Breitband
· Funkbasisstationen/Funkstandorte
INFRASTRUKTUR FÜR BAHN & METRO
· Steuerung & Schutz
· Signalisierung
· GSM-R
· Sicherheitssysteme
ENERGIEVERSORGUNGSUNTERNEHMEN
· Steuerung & Schutz
SCADA-System
Parameter :
|
Skalierbares System 18-72 kVA, einzelner Eingang
|
| Modelle / Bestellinformationen |
36 kVA |
54 kVA |
72 kVA |
| Produktfamilie |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich)1) |
|
400 VAC 3-Phasen (Y) / 346-415 VAC |
| Frequenz (Standard-Wechselrichtermodus) |
|
|
50 Hz (adaptiv) |
|
| Frequenz (einstellbarer Wechselrichtermodus) |
|
50 Hz, 60 Hz oder zuletzt synchronisiert 50/60 Hz (adaptiv) |
| Leistung maximal (Dauerbetrieb / Überlast (<15s) ) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Strom maximal/Phase (Dauerbetrieb Überlast(<15s)) |
52ARMS / 69,6ARMS |
78ARMS / 104,4ARMS |
104ARMS / 139,2ARMS |
| Strom (maximal) Schnellauslösung/Phase (20 ms) |
256A (6 x Nennwert) |
380A (6 x Nennwert) |
512A (6 x Nennwert) |
| Hold-up (Spannungseinbrüche) (vor dem Umschalten auf Batterie) |
|
|
> 5 ms bei Volllast |
|
| THD |
|
|
< 1,5 % bei ohmscher Last |
|
|
Ausgangsmerkmale
|
Modul: Sicherung in L und N, Hot-Pluggable
1-polige oder 3-polige AC-Verteilung (Anschluss direkt an MCB oder MCCB)
Maximale Sicherungsleistung gemäß empfohlener maximaler Sicherung für das Rectiverter-Modul
|
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
|
|
53,5 VDC / 43 - 58 VDC |
|
| Leistung (maximal @Nenneingang) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Strom (maximal @VOUT ≤ 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| Hold-up-Zeit, maximale Ausgangsleistung |
|
|
>10ms; VOUT > 41 VDC |
|
| Ausgangsmerkmale |
|
Kurzschlusssicher, Überspannungsabschaltung |
| EINGANGSDATEN |
| AC-Netzspannung (3-Phasen Y) |
|
|
320-475 VAC, |
|
| AC-Strom/Phase (abhängig vom Modultyp) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| Frequenz (Standard: Synchronisationsbereich) |
|
|
47-53 & 57-63 Hz |
|
| Frequenz (einstellbar: Synchronisationsbereich) |
|
|
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
|
|
> 0,99 bei 50 % Last oder mehr / < 3,5% |
| DC-Spannung nominal / erweiterter Bereich (keine Überlast)3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| DC-Strom (maximal)/ während Überlast (15s) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Eingangsmerkmale |
|
Modul: Sicherung in L und N, Hot-Pluggable, Varistor, Hot-Pluggable
AC-Eingang Einzelklemmen 120 mm2 für L1-L3, N & PE
|
| BATTERIESCHUTZSCHALTER |
| 1-poliger Batterieschutzschalter |
|
2*TPS 2-Halter (800-1600 A) oder 4*TPS 00-Halter (250-600 A) |
| OPTIONEN |
| DC-Verteilung (Anschluss direkt am Schutzschalter) |
1-125 A, 1-poliger MCB-Schutzschalter (max. 30 Stk. 18 mm, max. 20 Stk. 27 mm) |
| DC-Verteilung (Sammelausgang) |
|
|
2*600 A (2*TPS 00-Halter 250-600 A) |
| Manueller Bypass-Schalter |
|
|
2*200 A |
|
| LVBD (1-polig) |
|
|
1800 A |
|
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
>96 % (Netzmodus (AC/AC und AC/DC)), >94 % (Wechselrichtermodus (DC/AC)) |
| Schutzklasse |
IP 20 |
|
|
|
| Anschluss |
Oben- oder Untenanschluss |
|
|
| Betriebstemperatur |
-40 bis +55°C (-40 bis +131°F), Luftfeuchtigkeit 5 - 95 % rF nicht kondensierend |
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99 % rF nicht kondensierend |
| Abmessungen[BxTxH] / Gewicht |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
|
| KONSTRUKTIONSNORMEN |
| Elektrische Sicherheit |
EN 60950-1, EN 62040-1 USV-Sicherheit |
|
| EMV |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Umgebung
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Normale Betriebsbedingungen gemäß IEC/EN 62040-3:2011 Klausel 4.1 RoHS (2011/65/EU) und WEEE (2002/96/EG) konform
|
|
1) Ausgangsspannungsbereiche werkseitig konfiguriert und haben individuelle Kodierung im oberen Gehäuse
3) 40 - 45 VDC: reduzierte Leistung - kein Leistungsboost und erhöhte Spannung THD am AC-Ausgang.
|
2) AC-Last hat Priorität. Maximal verfügbar DC-Ausgangsleistung und -strom sind abhängig von der momentanen AC-Last und der AC-Eingangsspannung; d.h. maximal 800W/16,7A pro Modul bei voller AC-Leistung und Nenneingang für 230VAC.
4) Wenn die DC-Spannung unter 43V gezogen wird, kann der Eingangsstrom über diesen Wert ansteigen
|
* Das Indoor Rectiverter-Gehäuse mit AC & DC-Einspeisung in einem Gehäuse

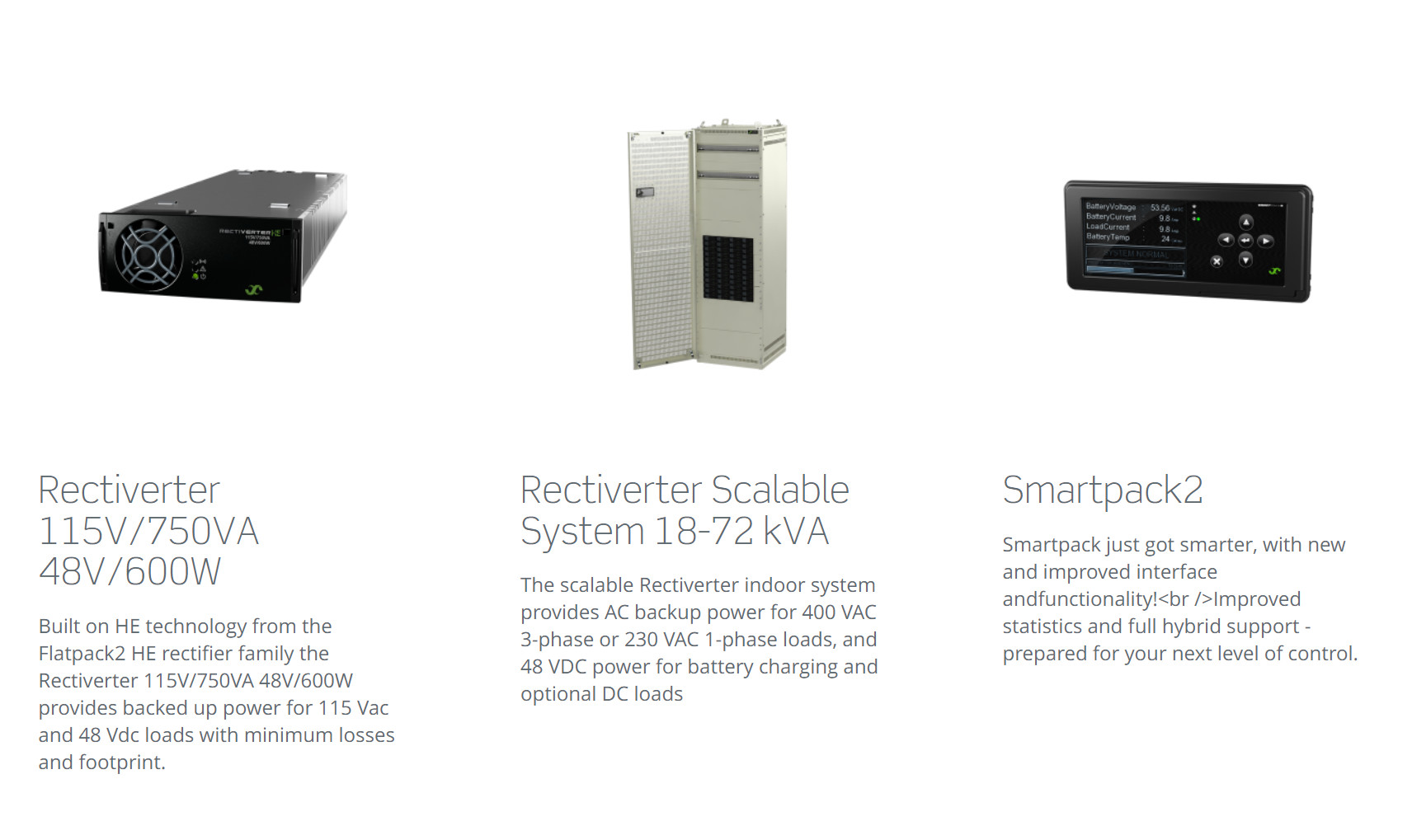

Verwandte Produkte :
