Eltek 380V zu den Systemen Flatpack2 DCDC 380/48 3000 des DDC 54V SIE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V bis 54 v-DDCsysteme Flatpack2 DCDC 380/48 3000 SIE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

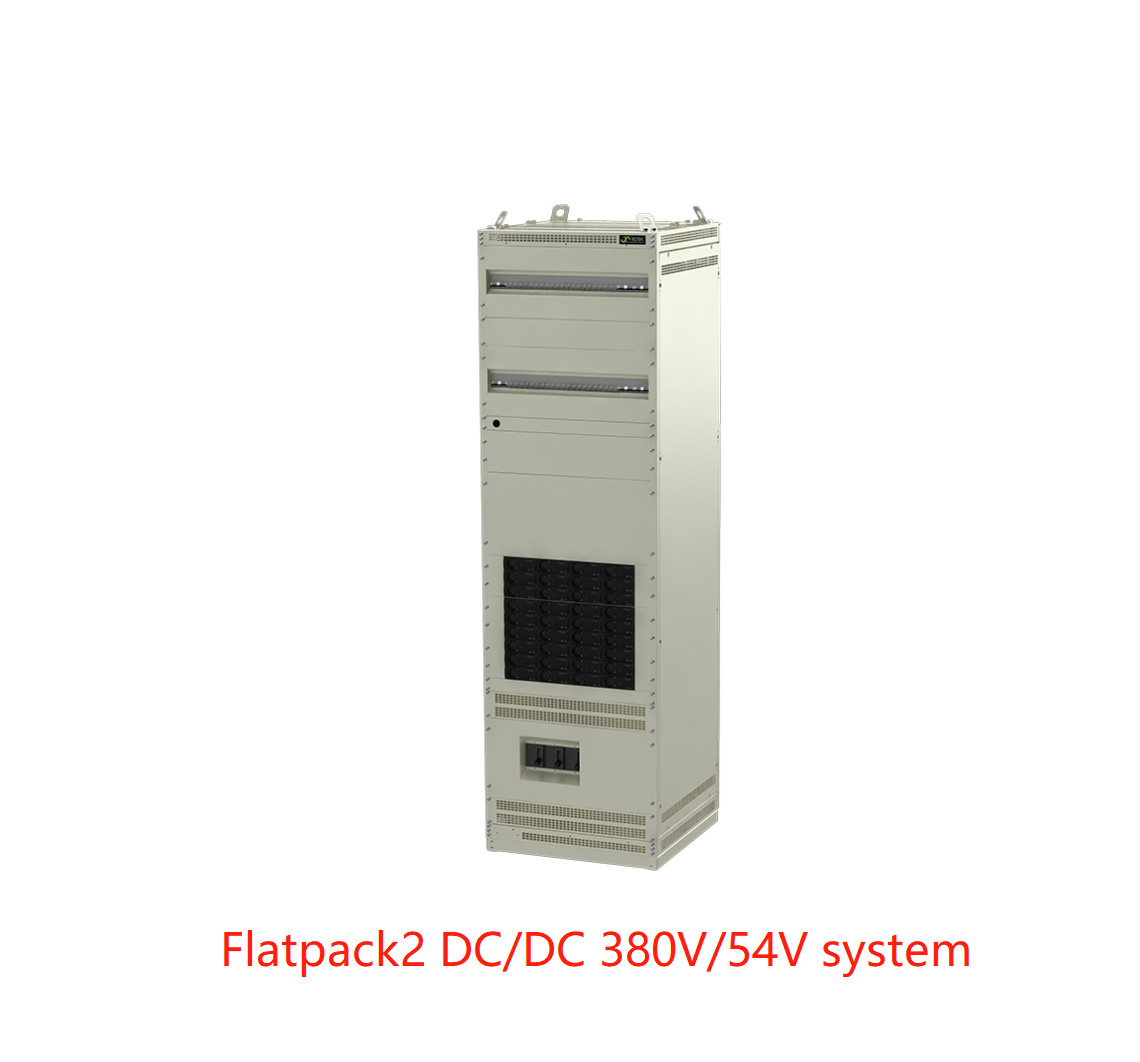

System Flatpack2 DC/DC 380V/54V
Unter Verwendung des Flatpack2 DC/DC 380V/48V 3000W ermöglicht SIE Modul mit Elteks Eigenschaft-reicher Steuerung Smartpack2 und Überwachungsanlage Standorten, von der Benutzung von 380 VDC als Getriebespannung zu profitieren.
Entweder für eine wettbewerbsfähige Alternative zu traditionellem UPS in den Rechenzentren oder für zentrale Kraftwerke in den Telekommunikationsstandortexpansionen.
Integrierung die hochmodernen, super Konvertermodule der hohen Leistungsfähigkeit mit Elteks reicher Überwachung Smartpack2 Eigenschaft und Steuergerät, die Hochleistung Flatpack2 DC/DC 380V/54V Stromnetzbekehrten die 380 VDC-Busspannung unten zu einem regulierten 54 VDC mit einer Modul-Leistungsfähigkeit von 98.2%.
Hauptmerkmale
L Eingangsschutz
L Vielseitigkeit
L Ersteigbarkeit
L modular – Gestalt, wie Ihre Last wächst
L super hohe Leistungsfähigkeit (SIE)
L Smartpack2-Prüfer
L heißes steckbares
L 50-55 VDC justierbarer Ertrag
L patentierte SIE Technologie
ANWENDUNGEN
TELEKOMMUNIKATION
• Hauptbüroexpansionen der Telekommunikation
• Standortverbesserungen der hohen Leistung
RECHENZENTREN
• Umwandlung von 380 VDC (260-400 VDC) zu 50-55 VDC
• Colocations-Anlagen
• UPS+VDC-Anlagenerneuerung
Parameter:
| |
| Modell |
36 Kilowatt-System |
72 Kilowatt-System |
108 Kilowatt-System |
| Teilnummer |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| EINGABEDATEN |
| Spannung (Betriebsbereich) |
260 - 400 VDC |
| Maximaler Strom |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Schutz (Modulniveau) |
Sicherung, Abschaltung, wenn VIN aus Strecke heraus ist |
| Schutz (Kabinettsebene) |
1x 160 ein MCCB |
2x 160 ein MCCB |
3x 160 ein MCCB |
| AUSGABEDATEN |
| Spannung (Nichterfüllung) |
54,5 VDC |
| Spannung (justierbare Strecke) |
50 - 55 VDC |
| Maximale Energie, nominaler Input |
36 Kilowatt |
72 Kilowatt |
108 Kilowatt |
| Maximaler Strom, @VOUT = 50 VDC |
720 A |
A 1440 |
2160 A |
| Gegenwärtiges Teilen |
± 5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregulierung |
± 0.5% 0 – 100% von der Last und vom nominalen Input |
| Dynamische Spannungsregulierung |
± 5.0% für 10 90% oder 90- 10% Lastschwankung, vorgeschriebene Zeit < 50="" ms="">
|
| DC-Ertrag |
Bis 2x 30 zu den Weisen ≤63 ein MCB bis 2x 20 zu den Weisen ≤125 ein MCB |
| Schutz |
Überspannungsabschaltung; Kurzschlussbeweis; hohe Temperatur; heiße Einsteckeinschaltstrombegrenzung; O-Ring FET |
| Zusätzliche Information |
Sehen Sie Flatpack2 DCDC 380V 48V 3000W SIE Datenblatt |
| STEUERUNG UND ÜBERWACHUNG |
| Überwachungsanlage |
Smartpack2 |
| Lokale Operation |
Anzeige und Schlüssel, NETZ-Schnittstelle über Standardbrowser |
| Fernbetrieb |
NETZ-Schnittstelle; MODBUS; SNMP-Protokoll und -e-Mail |
|
Warnungen
|
Niedrige u. mit hohem Ausschuss Spannungswarnungen (geringe und bedeutende Niveaus), Erdschlusswarnung, Temperaturwarnung, Hauptleitungsausfallwarnung, Lastsunterbrecher lösten Warnung und viel mehr aus. |
| Zusätzliche Information |
Sehen Sie Datenblatt Smartpack2 |
| ANDERE SPEZIFIKATIONEN |
| Höchst-Leistungsfähigkeit |
98.2% |
|
Isolierung
|
kVDC 4,2 – Input und Ertrag
2,2 kVDC – Inputerde
0,5 kVDC – Ertragerde
|
| Betriebstemperatur |
-20 bis +45 °C (- °F 4 bis +113) mögliche Energie, die über °C 40 (°F herabsetzt 104) |
| Lagertemperatur |
°C -40 bis +85 (- °F 40 bis +185) |
| Feuchtigkeit |
5 – 95% relative Feuchtigkeit, kondensationsfrei |
| Maße [WxHxD] |
600 x 2000 x 600 Millimeter (23,62 x 78,74 x 23.62") |
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC-/EN61000-6-1:2007,
IEC-/EN61000-6-2:2005,
IEC-/EN61000-6-3:2007 + A1: 2011, IEC-/EN61000-6-4:2007 + A1: 2011, ETSI-en 300 386 v2.1.1: 2016
|
|
Umwelt
|
Geprüft in Übereinstimmung mit:
ETSI-en 300 019-2-1 v2.2.1: 2014 (Klasse 1,2);
ETSI-en 300 019-2-2 v2.3.1: 2013 (Klasse 2,3);
ETSI-en 300 132-3-1 v2.1.1; 2011/65/EU (RoHS) u. 2008/98/EC (WEEE)
Normale Betriebsbedingungen gemäß IEC-/EN62040-5-3:2016-Klausel 4,2, andere Betriebsbedingungen gemäß Klausel 4,3 müssen geraten werden.
|
| 1) Kabinettansichten gezeigt ohne Türen. |
