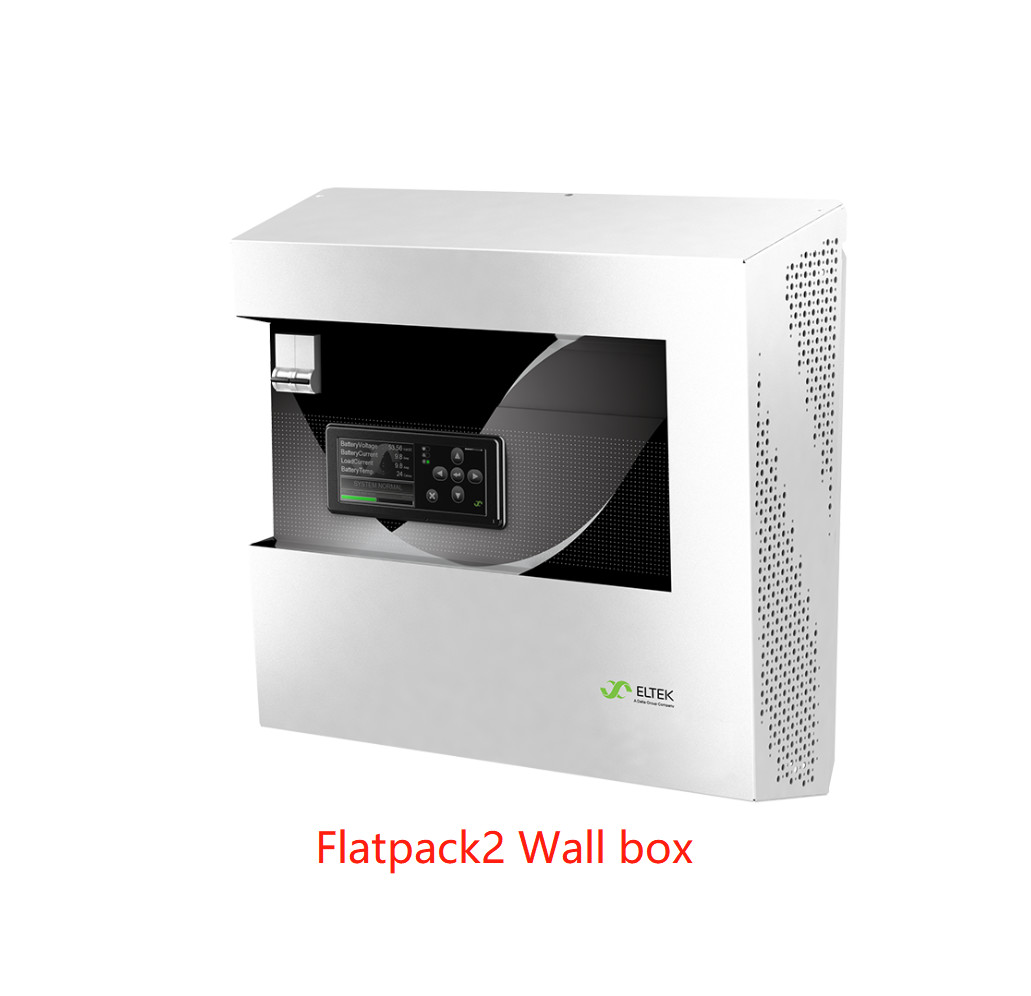

| TECHNISCHE SPEZIFIKATIONEN |
| |
Modell |
Massenzufuhr 24-60V |
Massenzufuhr 110V |
2 - Pfosten dist. 24 - 110V |
1 - Pfosten dist. -48V |
|
| |
Teilnummer |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
| |
EINGABEDATEN |
|
|
|
|
|
| |
Spannung (Strecke) |
85 - 300 V-WECHSELSTROM |
|
| |
Einzelne Wechselstrom-Zufuhr |
• |
• |
• |
• |
|
| |
Einzelne Wechselstrom-Zufuhr mit SPD (OVP-Klasse 2) |
- |
- |
• |
• |
|
| |
Doppel-Wechselstrom ziehen ein (einzelner PR-Gleichrichter) |
- |
- |
• |
• |
|
| |
Empfohlener Inputunterbrecher |
16A für 1 Gleichrichter FP2 im System oder 2 Gleichrichter FP2 mit einzelner Zufuhr 25A für 2 Gleichrichter FP2 im System |
|
| |
Schutz |
Einzelne Sicherung in den Gleichrichtermodulen |
|
| |
Verbindung |
Direkt auf Input MCB, bis 25mm 2
PETschraubklemme, maximale 10 Kabelöse Millimeter 2 und M5 direkt zu den Fahrgestellen
|
|
| |
AUSGABEDATEN |
|
|
|
|
|
| |
Spannung (Nichterfüllung) |
24-60 VDC |
110-125 V-DC |
24-110 V-DC |
- 48 VDC |
|
| |
NiCad, Zahl von den Zellen gestützt |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
| |
Pb, Zahl von den Zellen gestützt |
12-30 |
54-60 |
54 |
24 |
|
| |
Nominaler Input der Energie (Maximum) @ |
4000 W |
|
| |
Gegenwärtiger (Maximum) @ nominaler Input |

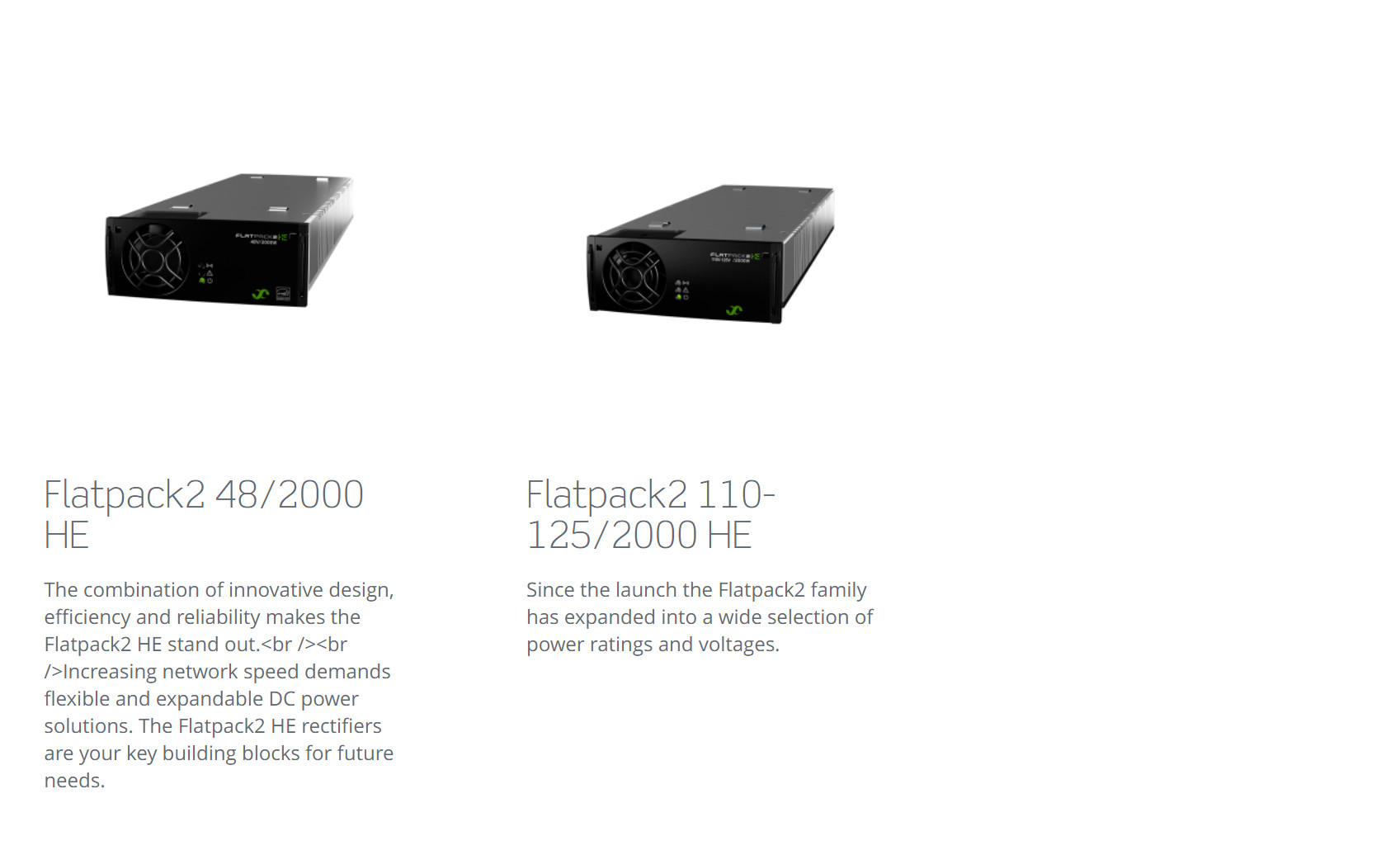

Sehen Sie vorige Seite oder anwendbares Datenblatt des Gleichrichters Flatpack2 |
|
| |
Ungeschützter Massenertrag |
• |
• |
- |
- |
|
| |
Geschützte Batterieertrag |
- |
- |
Pfosten 2 x 2 (16 - 63 A) |
3 x 1 Pfosten (16 - 63A) |
|
| |
Geschützte Lastsertrag |
- |
- |
3(42)) Pfosten x 2 (6 - 63A) |
112)) Pfosten x 2 (6 - 63A) |
|
| |
Integrierte Batterieweiche und -trennung |
- |
- |
- |
200A |
|
| |
Verbindung |
Am Ende, maximal
35mm2
|
Am Ende, maximal
35mm2
|
Direkt auf Input MCB, bis zu 25mm2 |
|
| |
Ertrag-Schutz in den Gleichrichtern |
Blockieren von O-Ring FET oder von Sicherung, von Kurzschlussbeweis u. von Schutz der hohen Temperatur |
|
| |
STEUERUNG UND ÜBERWACHUNG |
|
|
|
|
|
| |
Überwachungsanlage |
Smartpack 2 |
|
| |
Lokale Operation |
Anzeige und Schlüssel, NETZ-Schnittstelle über Standardbrowser unter Verwendung WebPower |
|
| |
Fernbetrieb |
WebPower (NETZ Schnittstelle, SNMP-Protokoll und E-Mail) |
|
| |
Warnung legt neu (Verbindung: Klammer ≤ 1,5 Millimeter2) |
mögliche freie Änderung von 6 x über Kontakten (NEIN, NC, C) [maximales 75V/2A/60W] |
|
| |
Input |
6 x konfigurierbar (digital, analog) und 3 Temperatur |
|
| |
Strommessungen |
Gleichrichter gegenwärtig und wenn Batterieweiche benutzt wird; Batteriestrom und Last curre |
|
|
| |
Warnungen |
Niedrige u. mit hohem Ausschuss Spannungswarnungen (geringe und bedeutende Niveaus), Erdschlusswarnung, Temperaturwarnung, Hauptleitungsausfallwarnung, restliche Warnungen der niedrigen Qualität der Kapazität der Batterie, Batterielastsunterbrecher t zerrissen Warnung und viel mehr |
|
| |
ANDERE SPEZIFIKATIONEN |
|
|
|
|
|
| |
Isolierung |
3,0 kVAC - auszugeben Input
1,5 kVAC - mit Erde zu bedecken Input
0,5 kVDC - Ertrag, zum 3) mit Erde zu bedecken
|
|
| |
Betriebstemperatur |
-40 zu +45°C (- 40 zu +113°F), Feuchtigkeit 5 - 95% relative Feuchtigkeit kondensationsfrei
Spitzenleistung setzt an der hohen Temperatur, sehen Datenblatt für anwendbaren Gleichrichter herab
|
|
| |
Schutz-Klasse |
IP21, (IP22, mit zusätzlicher Sicherheitsleistung PN: 298484) |
|
| |
Lagertemperatur |
-40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
|
| |
Maße [WxHxD]/Gewicht |
452 x 450 x 200mm (17,8 x 17,7 x 7.9")/13 Kilogramm (1 Modul) 15 Kilogramm (Modul 2) |
|
| |
ENTWURFS-STANDARDS |
|
|
|
|
|
| |
Elektrische Sicherheit |
Ausgabe en 60950-1-3 rd |
|
| |
EMC |
ETSI-EN 300 386 V.1.4.1
En 61000-6-1/-2/-3/-4
|
|
| |
Umwelt |
ETSI-EN 300 019, ETSI-EN 300 132 - 2 |
|
|
2) Abhängig von Wechselstrom-Hauptleitungsinputkonfiguration
3) 1.5kVAC für Wallbox mit Gleichrichtern 110V Flatpack2
|
