Eltek Flatpack2 Stromversorgungssystem 5U 6U 7U mit 300A/ 500A Verteilung FP2 2000W / FP2 3000W Modul

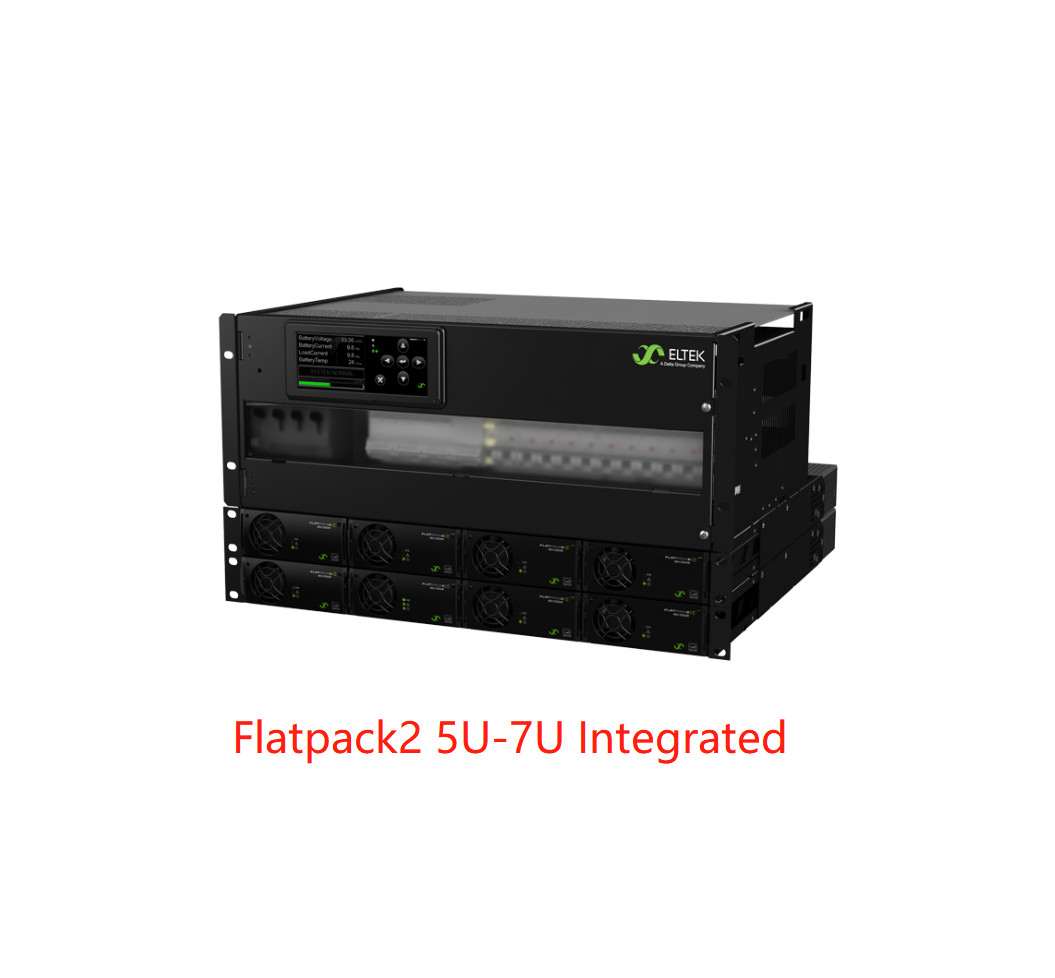

Flatpack2 5U-7U integriert
Die 4U-Distribution wurde entwickelt, um der Nachfrage nach kompakten und flexiblen Gleichstromlösungen gerecht zu werden.Akku- und Lastbereich.
Einfach konfigurierbar, aber auch in Feld auswechselbar. Das Stromversorgungssystem verfügt über zwei Steuerungsoptionen:Smartpack2 oder Smartpack S, die beide alle für aktuelle und zukünftige Anwendungen erforderlichen Funktionen bieten.
Hauptmerkmale
- Komplettes System
- Smartpack2- oder Smartpack-S-Steuerung
- Module, die mit heißem Stecker eingesteckt werden können
- 19 ′/4U Verteilungsbetrieb mit Scharniertür
- bis zu 8x Batterieabschalter
- LVBD
- Bis zu 20x Belastungsschalterpositionen
- LVLD (fakultativ)
- Gesamtgenehmigungen
Technische Daten:
|
|
|
|
|
|
|
|
| |
Modell |
300A Verteilung |
|
500A Verteilung |
|
| |
Teilnummer
(Konfiguriertes Energiesystem)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |

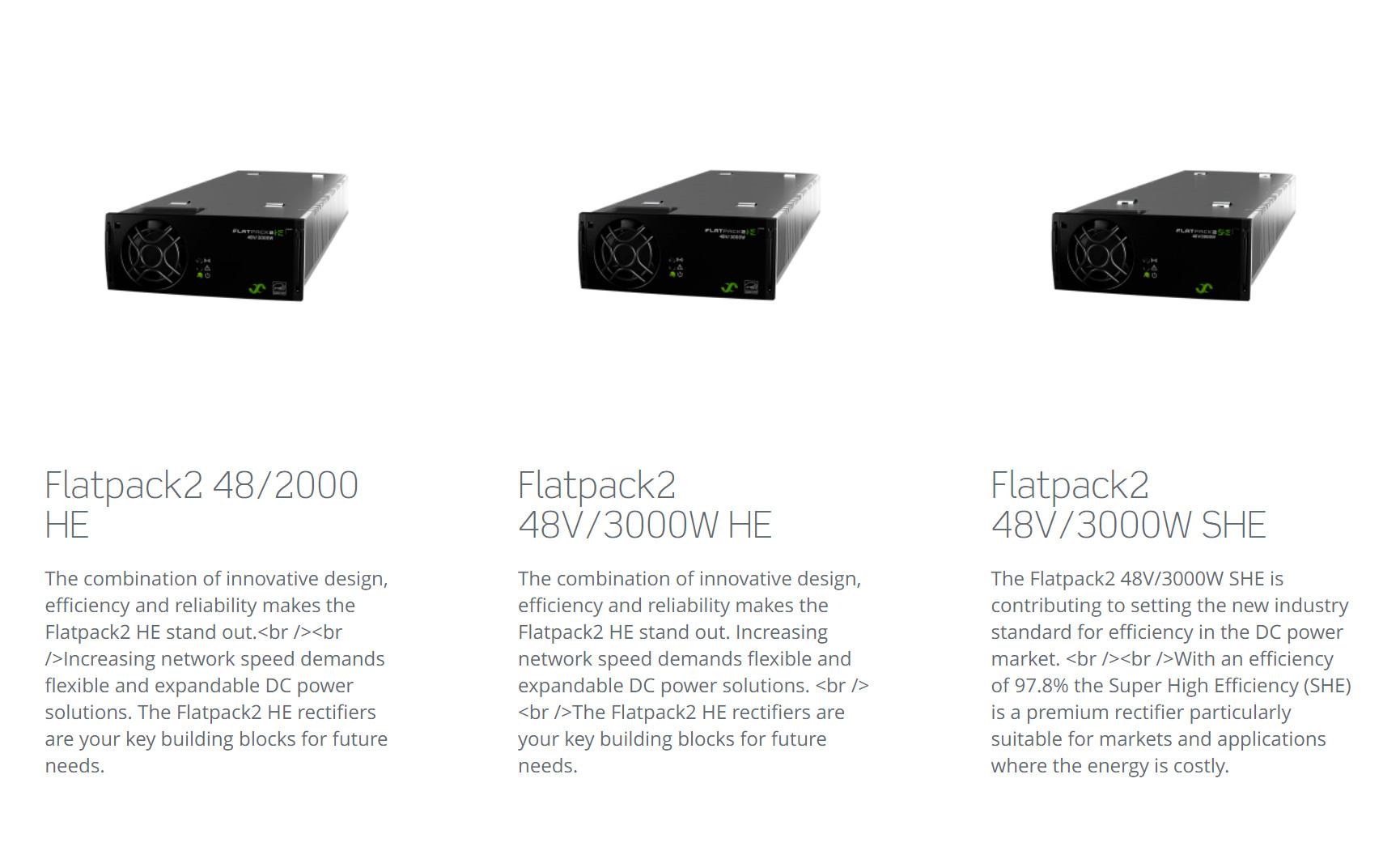

Leistungsmodul |
| |
Flatpack2 Richter 1) |
Flatpack2 48/2000 HE oder SHE |
|
|
|
|
| |
Eingabedaten |
| |
Spannung (Range) |
85 bis 300 VAC (HE-Modul) 85 bis 264 VAC (SHE-Modul) |
|
|
|
|
| |
Häufigkeit |
45 bis 66 Hz |
|
|
|
|
|
| |
Konfigurierung der Hauptsäulen |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Verbindung |
Endblöcke, maximal 10 mm2 |
|
|
|
|
| |
Ausgangsdaten |
| |
Spannung |
-48 VDC |
|
|
-48 VDC |
|
| |
Strom (maximal) |
300 A |
|
|
500 A |
|
|
| |
Batterieverteilung |
|
| |
Anzahl der Brecherpositionen |
4x oder 6x 100 A |
|
|
8 x 100 A |
|
| |
LVBD |
300 A (Standard) |
|
|
500 A (Standard) |
|
| |
Typ des Batteriebrenners |
Typ des Steckers |
|
|
|
|
|
| |
Lastverteilung |
|
| |
Anzahl der Lastpositionen |
mit einer Breite von nicht mehr als 20 mm |
|
|
mit einer Breite von nicht mehr als 15 mm |
|
| |
LVLD (fakultativ) |
bis zu 2x 150 A oder 1x 300 A
(maximal 6 x 18 mm oder 4 x 27 mm für jede LVLD)
|
150 A
(maximal 6 x 18 mm oder 4 x 27 mm bei LVLD)
|
| |
Typ des Ladebrechers |
DIN-Schienen montiert, 18 mm und 27 mm breit (13 mm breite MCBs und auf Anfrage Steckbremser)
Mit allen Marken konfigurierbar
|
| |
Kontrolle und Überwachung |
| |

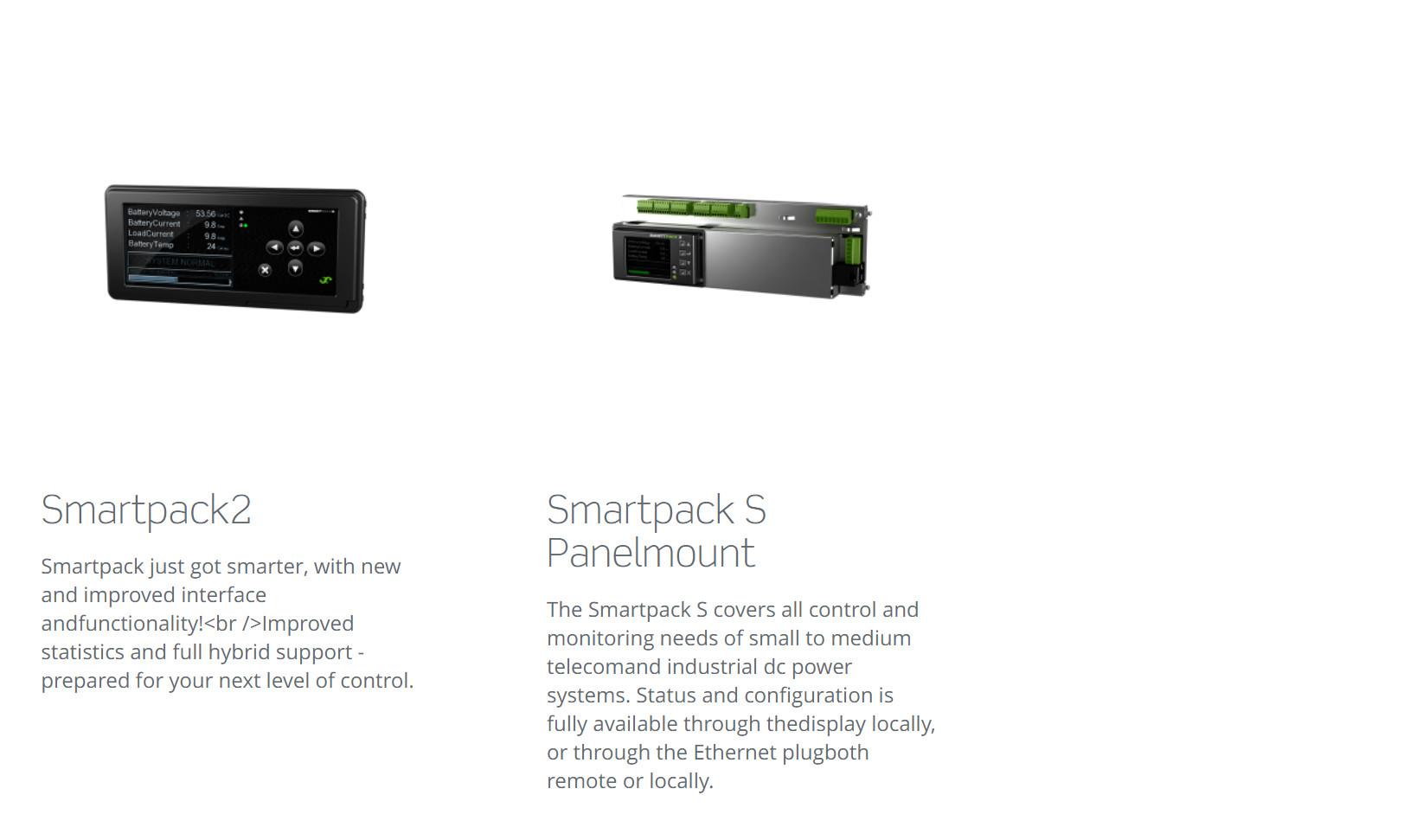

Kontroll- und Überwachungseinheit 2) |
Smartpack2 oder Smartpack S |
|
Smartpack2 |
|
| |
Montageort |
Türplatte montiert |
|
|
|
|
|
| |
Lokalbetrieb |
Selbstverständliche Menüführung über Touchpad und grafische Farbdarstellung |
| |
Fernbedienung |
Ethernet für die Fernüberwachung und -steuerung über WEB Browser |
|
| |
Andere Spezifikation |
|
| |
Betriebstemperatur |
-40 bis +70 °C [-40 bis +158 °F] 3) |
|
|
|
|
| |
Lagertemperatur |
-40 bis +85 °C |
|
|
|
|
| |
Abmessungen (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H Zoll] Höhe (H):
- 5U: 222 mm
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14,9 x H Zoll] Höhe (H):
- 6U: 267 mm
- 7U: 311 mm
|
| |
Gewicht (ohne Module) |
Ungefähr 5 kg |
|
|
|
|
| |
Konstruktionsnormen |
|
| |
Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt nicht für Kraftfahrzeuge. |
|
|
|
|
|
| |
EMV |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Umwelt |
ETSI EN 300 019-2-1 (Klasse 1.2) /-2 (Klasse 2.3) /-3 (Klasse 3.2)
ETSI EN 300 132-2
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
| |
1) Weitere Einzelheiten finden Sie im Datenblatt für den Flatpack2-Gleichrichter.
2) Weitere Einzelheiten finden Sie im Datenblatt für die Steuerung.
|
3) +45 bis +70 °C [+113 bis +158 °F] mit abgegrenzter Leistung
4) Die empfohlene Mindesttiefe des Schranks beträgt 400 mm.
|
