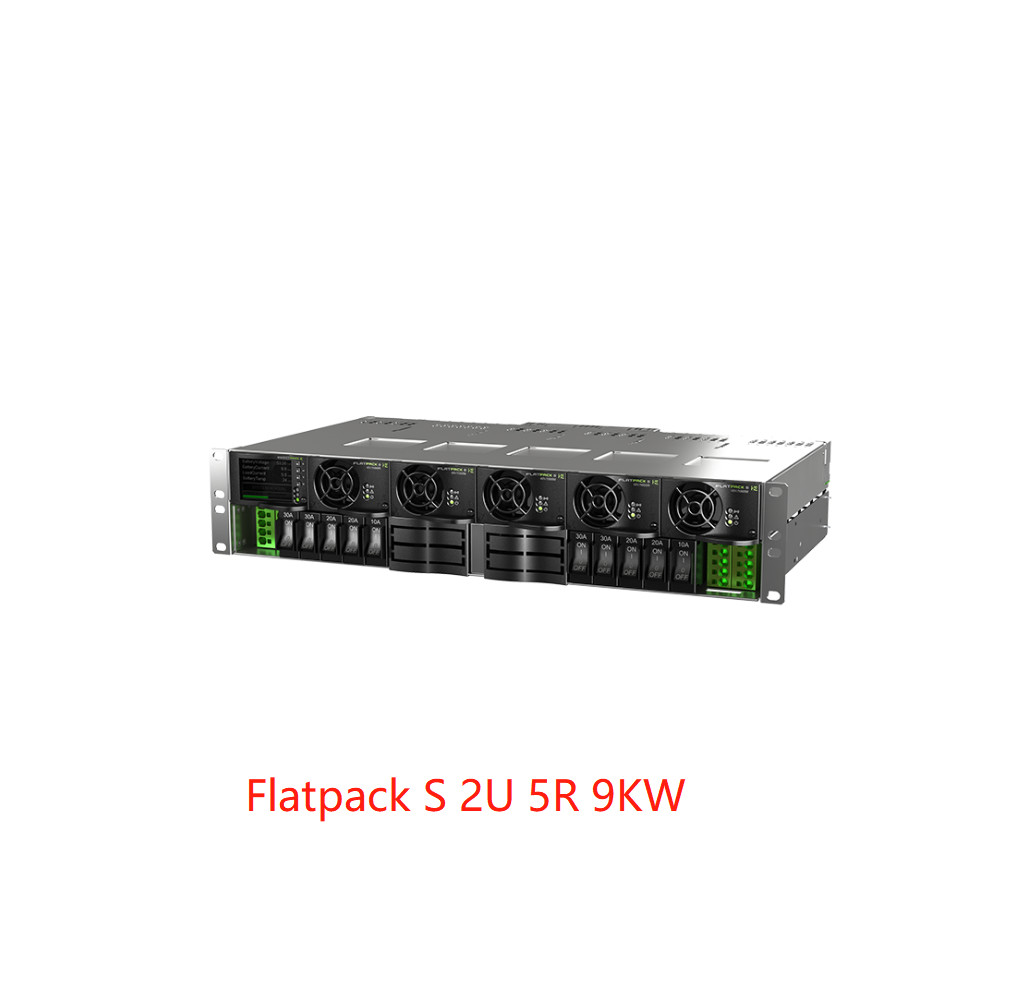

Höhe 9KW Eltek Flatpack S 2U mit Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
Flatpack S 2U
Dieses dichte System der kleinen Energie basiert lediglich auf steckbaren Unterbrechern und Gleichrichtern und kann leicht konfiguriert sein, um Ihre erforderliche Anwendung, sogar auf dem Gebiet zu passen. Die Kombination von Flatpack S stellt ER Gleichrichter und Prüfer Smartpack S sichere, zuverlässige und umweltfreundliche Operation sicher.
Die flache Tiefe macht es passend für die meisten Kabinette und ausgezeichnet als Ersatzeinheit. Und da sie ganz auf der Brunnen nachgewiesenen Eltek-Technologie basiert, ist die Familie Flatpack S der Schlüssel für zukünftigen Bedarf.
Hauptmerkmale
L Komplettsystem
L SmartpackS-Prüfer
L Gleichrichter der hohen Leistungsfähigkeit
L Batterieverteilung
L Lastverteilung
L 270 Millimeter Systemtiefe
L 2U-Höhe
L heiße steckbare Gleichrichter
L heißer steckbarer Prüfer
L moderne Steuerung und Überwachung durch Ethernet-Anschluss
L 4 große Unterbrecherpositionen für Batterie und Last
L 10 Verteilung x 30AMCB
L Einebnungsfrontverbindung
L LVBD
L LVLD (optional)
Parameter:
| |
|
|
|
|
|
|
| |
MODELL |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
|
|
|
Teilnummer
(Konfiguriertes Telekommunikations-Stromnetz)
|
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| |
EINGABEDATEN |
| |
Spannung (Strecke) |
85 bis 305 VAC (45-66 Hz)/85 bis 250 VDC |
|
|
| Maximaler Strom |
21 ARME |
|
|
|
|
| Hauptleitungskonfiguration |
einphasiges 3x |
|
|
|
|
| Verbindung |
Hintere Verbindung auf Faston-Verbindungsstücken (6,3 Millimeter) |
|
| |
AUSGABEDATEN |
| |
Nennspannung |
-48 VDC |
|
|
|
|
| Maximales gegenwärtiges CER |
ADC 150 |
|
|
|
|
| Maximales gegenwärtiges UR (UL erkannte) |
ADC 100 |
|
|
|
|
| |
BATTERIE-VERTEILUNG |
| |
LVBD |
Nichterfüllung |
|
|
|
|
| Einsteckunterbrecher (maximale Bewertung) |
2x 80 A |
2x 80 A |
4x 80 A |
| Verbindung |
Hintere Verbindung auf M6 Bolzen, 25 mm2 maximal |
|
|
| |
LASTVERTEILUNG |
| |
LVLD (auf großen Unterbrechern) |
n/a |
Nichterfüllung |
n/a |
| Einsteckunterbrecher groß (maximale Bewertung) |
2x 80 A |
2x 80 A |
n/a |
| Verbindungs-große Unterbrecher |
Hintere Verbindung auf M6 Bolzen, 25 mm2 maximal |
|
|
| Einsteckunterbrecher klein (maximale Bewertung) |
10 x 30 A 1) |
|
|
|
|
| Verbindungs-kleine Einsteckunterbrecher |
Vordere Verbindung Einebnungsanschlüsse, 6 mm2 maximal |
|
| STEUERUNG U. ÜBERWACHUNG |
|
|
|
| Smartpack S |
Input/Output 6x und Ethernet 2) |
|
|
| |
ANDERE SPEZIFIKATIONEN |
|
|
|
| |
Maße (mit H/D) |
19"/2U/270 Millimeter (einschließlich hintere Klemmenabdeckung) 3) |
|
|
| Gewicht (ohne Prüfer, Gleichrichter und Unterbrecher) |
6,3 Kilogramm [13,88 lbs] |
|
|
|
|
| Montage |
19" ebener Berg |
|
|
|
|
| Kodierung (verhindert das Mischen von Ausgangsspannungen) |
Kodiert für Flatpack S 48/W 1000 W v-u. 1800 |
|
| ENTWURFS-STANDARDS |
|
|
|
| Elektrische Sicherheit |
UL60950-1/EN60950-1 |
|
|
|
| EMC |
ETSI-en 300 386 v1.6.1
En 61000-6-2 (Immunitätsindustrie) en-61000-6-1 (Immunitätsleichtindustrie)
En 61000-6-3 + A1 (Emissionsleichtindustrie)
En 61000-6-4 + A1 (Emissionsindustrie)
|
|
|
|
|
| Umwelt |
Klasse 019-2-1 1,2 ETS 300
Klasse 019-2-2 2,3 ETS 300
Klasse 019-2-3 3,2 ETS 300
Normale Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,3, müssen geraten werden
|
|
|
|
1) Jede Unterbrecherniederlassung (5 x-B-Rahmenunterbrecher) veranschlagt für Maximum 80 A insgesamt
2) Sehen Sie Datenblatt Smartpack S
3) 30mm Raum in der Front und auf der Rückseite des Systems wird für richtige Luftströmung angefordert
|
|
|

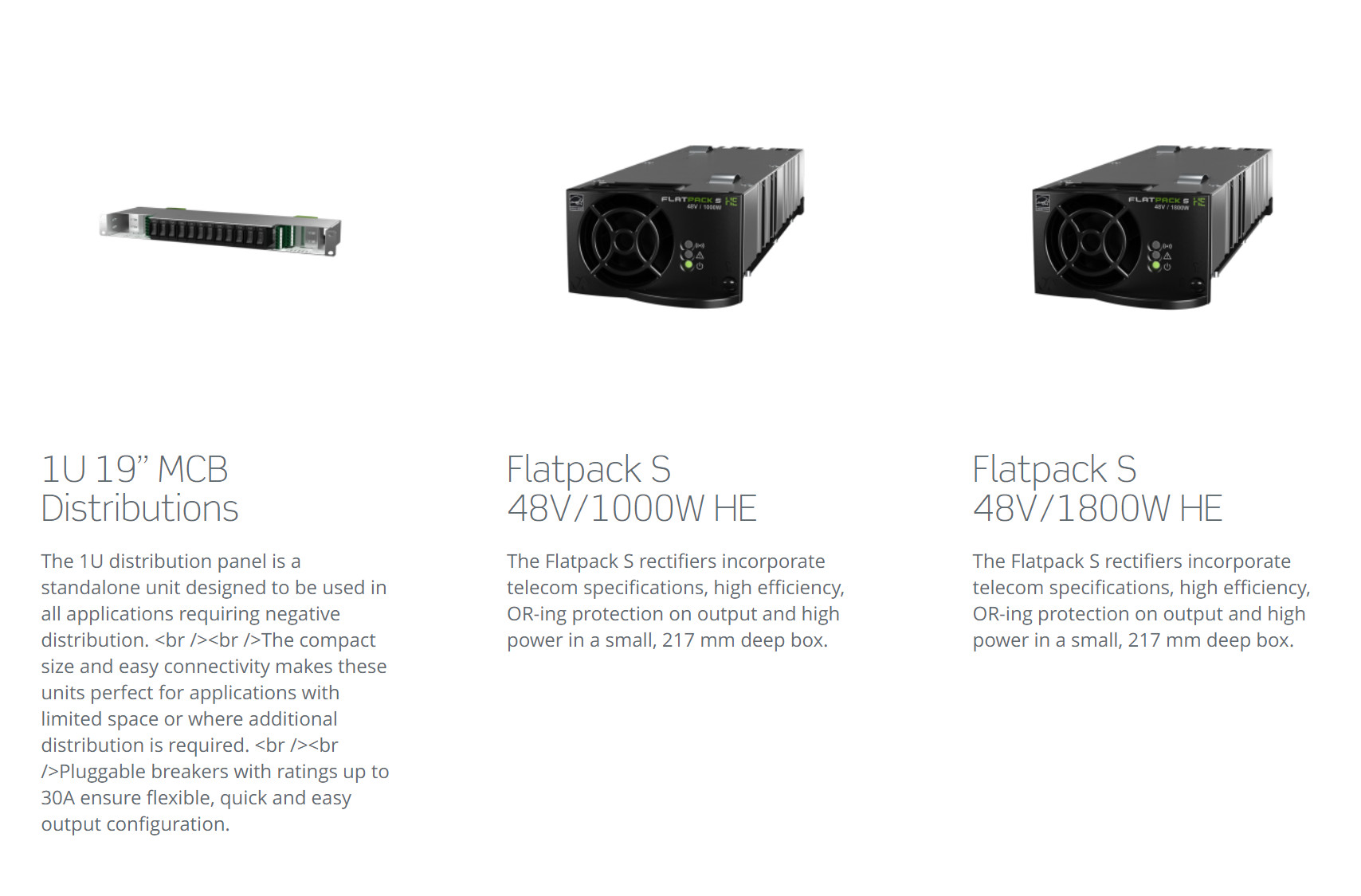

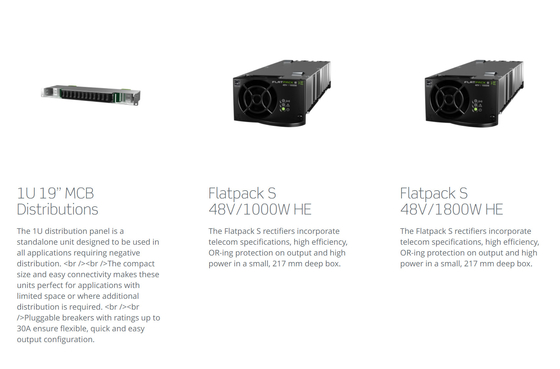

Verwandte Produkte:
