Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)
Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)

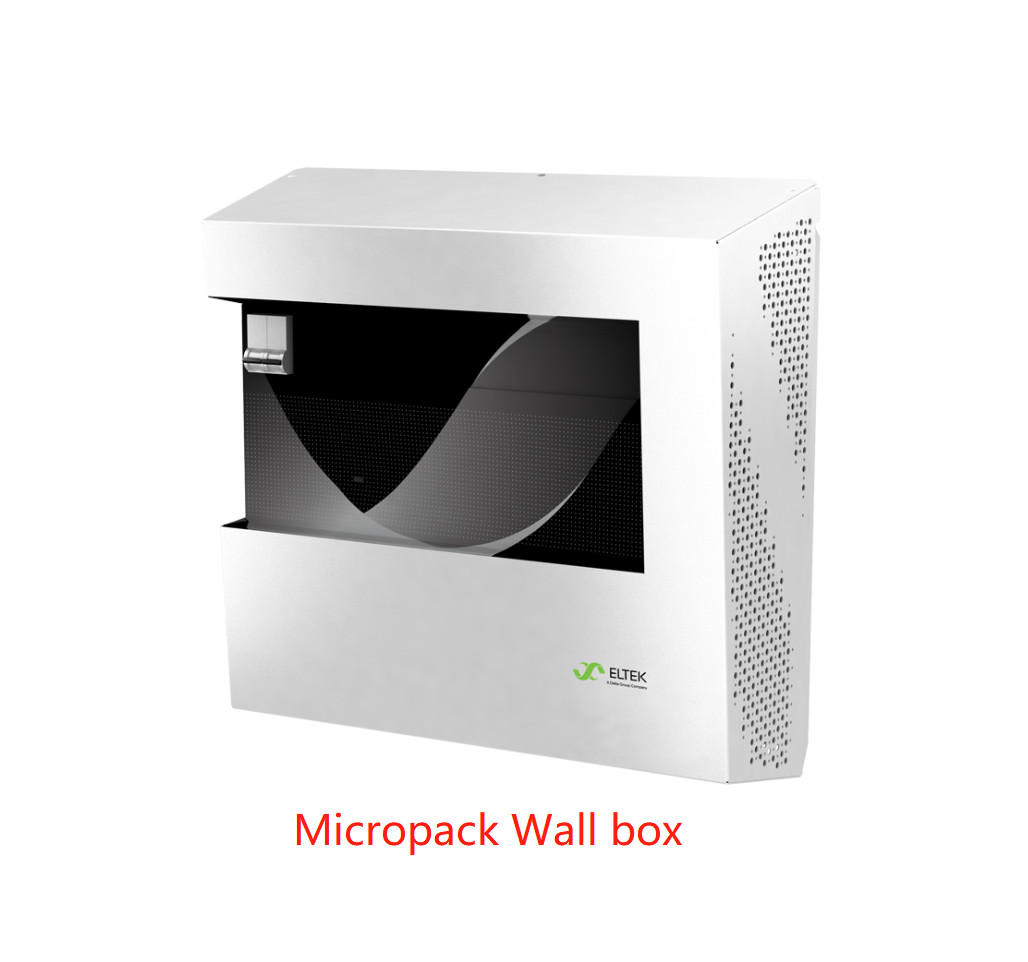

Micropack Wallbox
Kompaktbauweise und einfache Installations- und optionaleinterne Ersatzbatterien macht es eine wirklich Mikro-DC-Ausweichanlage. Das Micropack-wallbox ist für die industrielle und Telekommunikationsanwendungen mit Leistungsbedarf im Bereich von 120 - 1000W bestimmt worden.
Hauptmerkmale
- Kompaktbauweise
- Masse-Zufuhr oder integrierte Verteilung
- Digitalregler
- Der Kasten wird für Micropack mit seinem natürlichen Konvektionsabkühlen optimiert
- Einzigartig installieren Sie Fähigkeit
- Die einfache entfernbare vordere effektive Abdeckung zeit-zu-installieren
- Globales approvalsMicropack Wallbox ist das CER, das für weltweite Installation markiert wird
ANWENDUNGEN
L Telekommunikation - Radioapparat, Faser und Breitband
L Stromnetze.
L Wirtschaftsmachtdienstprogramme, Prozess
L Industrie, Marine- und Offshore
Parameter:
| |
Modell |
Massenzufuhr Compack |
Massenzufuhr SP2 |
2 - Pfosten dist. Compack |
2 - Pfosten dist. SP2 |
1 - Pfosten dist. Compack |
|
|
| |
Teilnummer |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
| |
EINGABEDATEN |
|
|
|
|
|
|
| |
Spannung (Strecke) |
Zufuhr des einphasigen 1x (85 - 300) Wechselstrom V |
|
|
| |
Einzelne Wechselstrom-Zufuhr |
• |
• |
• |
• |
• |
| |
Einzelne Wechselstrom-Zufuhr mit SPD (OVP-Klasse 2) |
Wahl |
Wahl |
Wahl |
Wahl |
Wahl |
| |
Empfohlener Inputunterbrecher |
10 A |
| |
Schutz |
Einzelne Sicherung im Gleichrichtermodul AN/AUS-MCB |
| |
Verbindung |
Direkt auf Input
MCB, bis 25mm 2
|
Direkt auf Input
MCB, bis 25mm 2
|
Terminal-, maximale 4mm 2 |
Terminal-, maximale 4mm 2 |
Direkt auf Input MCB, herauf
bis 25mm 2
|
| |
AUSGABEDATEN |
|
|
|
|
|
|
| |
Spannung |
12-48 V-DC |
24-48 V-DC |
12-48 V-DC |
24-48 V-DC |
- 48 VDC |
|
|
| |
NiCad, Zahl von den Zellen gestützt |
10-11 / 20-22 |
20-22 |
10-11 / 20-22 |
20-22 |
- |
| |
Pb, Zahl von den Zellen gestützt |
6/ 12/24 |
12/ 24 |
6/ 12/24 |
12/ 24 |
24 |
| |
Nominaler Input der Energie (Maximum) @ |
W 1000 |
| |
Gegenwärtiger (Maximum) @ nominaler Input |
40 A |
| |
Ungeschützter Massenertrag |
• |
• |
- |
- |
- |
| |
Geschützte Batterieertrag |
- |
- |
Pfosten 1 x 2 (16 - 50 A) |
Pfosten 1 x 2 (16 - 50 A) |
2 x 1 Pfosten (16 - 30A) |
| |
Geschützte Lastsertrag |
- |
- |
Pfosten 2 x 2 (1 - 32 A) |
Pfosten 2 x 2 (1 - 32 A) |
4 x 1 Pfosten (2 - 30A) |
| |
Integrierte Batterieweiche und LVBD |
- |
- |
- |
- |
50A |
| |
Verbindung |
Terminal-, maximales 16mm 2 |
Am Ende, maximal
16mm 2
|
Terminal-, maximales 16mm 2 |
Terminal-, maximales 16mm 2 |
Terminal-, maximale 4mm 2 |
| |
Ertrag-Schutz in den Gleichrichtern |
Sicherung |
| |
STEUERUNG UND ÜBERWACHUNG |
|
|
|
|
|
|
| |
Überwachungsanlage |
Compack |
Smartpack 2 |
Compack |
Smartpack 2 |
Compack |
|
|
| |
Lokale Operation |
NETZ Schnittstelle |
Anzeige und Schlüssel |
NETZ Schnittstelle |
Anzeige und Schlüssel |
NETZ Schnittstelle |
| |
Fernbetrieb |
WebPower (NETZ Schnittstelle, SNMP-Protokoll und E-Mail) |
| |
Zahl von Warnungs-Relais (NEIN, COM, NC) |
3 |
6 |
3 |
6 |
3 |
| |
Zahl des konfigurierbaren Input |
3 |
6 |
3 |
6 |
3 |
| |
Strommessungen |
Gleichrichter gegenwärtig und wenn Batterieweiche benutzt wird; Batteriestrom und Lastsstrom |
|
| |
Warnungen |
Niedrige u. mit hohem Ausschuss Spannungswarnungen (geringe und bedeutende Niveaus), Erdschlusswarnung, Temperaturwarnung, Hauptleitungsausfallwarnung, restliche Warnungen der niedrigen Qualität der Kapazität der Batterie, Batterielastsunterbrecher t zerrissen Warnung und viel mehr |
| |
ANDERE SPEZIFIKATIONEN |
|
|
|
|
|
|
| |
Isolierung |
3,0 kVAC - auszugeben Input
1,5 kVAC - mit Erde zu bedecken Input
0,5 kVDC - Ertrag zu eart h
|
|
|
| |
Betriebstemperatur |
-40 zu +45°C (- 40 zu +113°F), Feuchtigkeit 5 - 95% relative Feuchtigkeit kondensationsfrei
Spitzenleistung setzt an der hohen Temperatur, sehen Datenblatt für anwendbaren Gleichrichter herab
|
| |
Schutz-Klasse |
IP21, (IP22, mit zusätzlicher Sicherheitsleistung PN: 298484) |
| |
Lagertemperatur |
-40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| |
Maße [WxHxD]/Gewicht |
452 x 450 x 200mm (17,8 x 17,7 x 7.9")/7 Kilogramm (ausschließlich der Gleichrichter) |
| |
ENTWURFS-STANDARDS |
|
|
|
|
|
|
| |
Elektrisches safet y |
IEC-EN 60950-1 |
|
|
| |
EMC |
ETSI-EN 300 386 V.1.3.2
En 61000-6-1/-2/-3/-4/-5*
|
| |
Umwelt |
ETSI-EN 300 019, ETSI-EN 300 132 - 2 |
|
* nur gültig für Wallbox mit 12 und 24 v-Gleichrichtern
|
