Eltek Flatpack2 36KW Outdoor-Schrank mit Typ 4 Gehäuse -48Vdc 700A Schrank für Telekommunikation (CTO31240.nnnn)
Eltek Flatpack2 36KW Outdoor-Schrank mit Typ 4 Gehäuse -48Vdc 700A Schrank für Telekommunikation (CTO31240.nnnn)

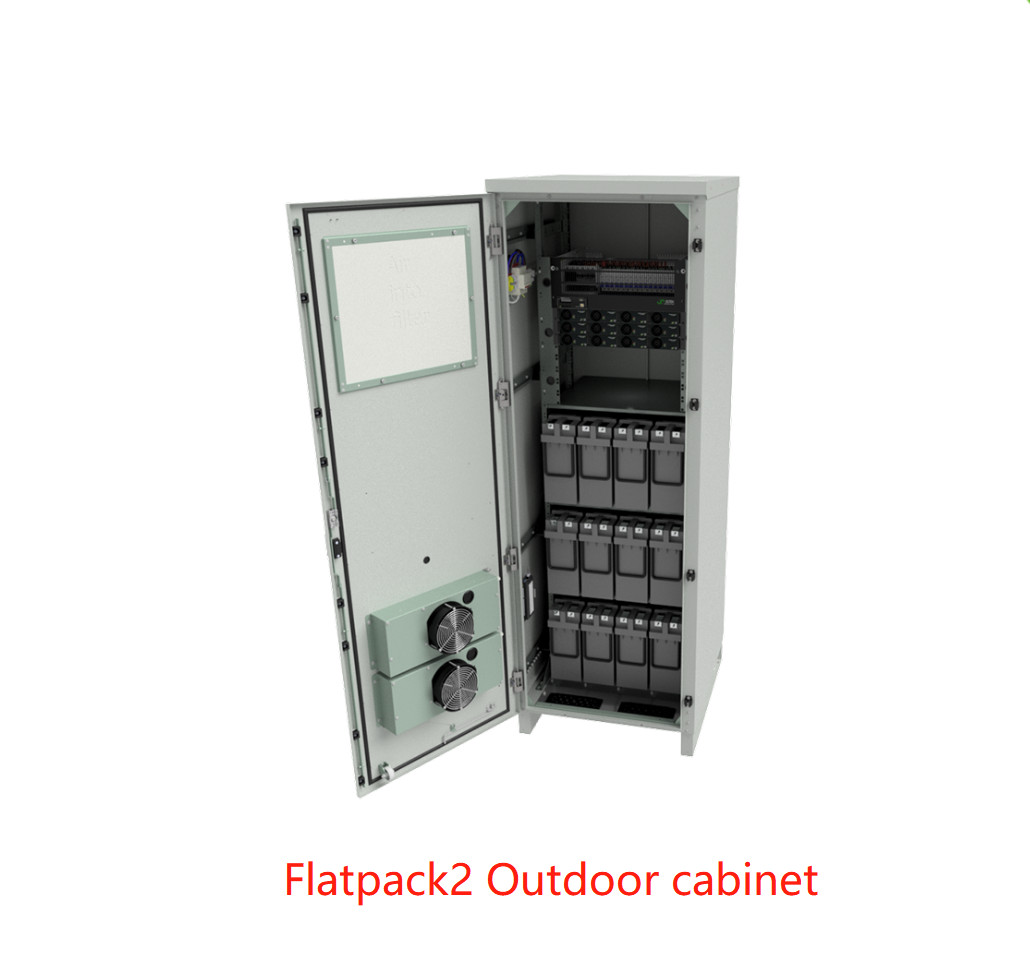

Flatpack2 Outdoor-Stromversorgungssystem
Die Kombination aus kostengünstigem Design, Leistungsdichte und Zuverlässigkeit macht die Flatpack2 zu einer Produktfamilie, die wirklich herausragt und beispiellose Netzwerkverfügbarkeit und Leistung bietet. Zusammen mit unserer Typ 4 Gehäuseplattform ist sie für eine Vielzahl von Anwendungen konzipiert und kann an spezifische Bedürfnisse angepasst werden, mit der Schutzart IP55.
Hauptmerkmale
l Komplettes Outdoor-System
l Smartpack R Controller
l Erweiterte Steuerung und Überwachung über Ethernet-Port
l Super High Efficiency Gleichrichter
l Hot-Plug-fähige Module
l 8x Batterie-Leistungsschalter-Positionen
l LVBD
l 16x Last-MCB-Positionen
l LVLD (optional)
l IP55
Parameter:
|
|
|
|
|
|
|
|
|
| MODELL |
36KW |
|
|
|
|
|
Teilenummer
(Konfiguriertes Telekommunikations-Stromversorgungssystem)
|
CTO31240.nnnn |
|
|
|
|
|
|
|
|
|
| LEISTUNGSMODUL |
| Gleichrichter 1) |

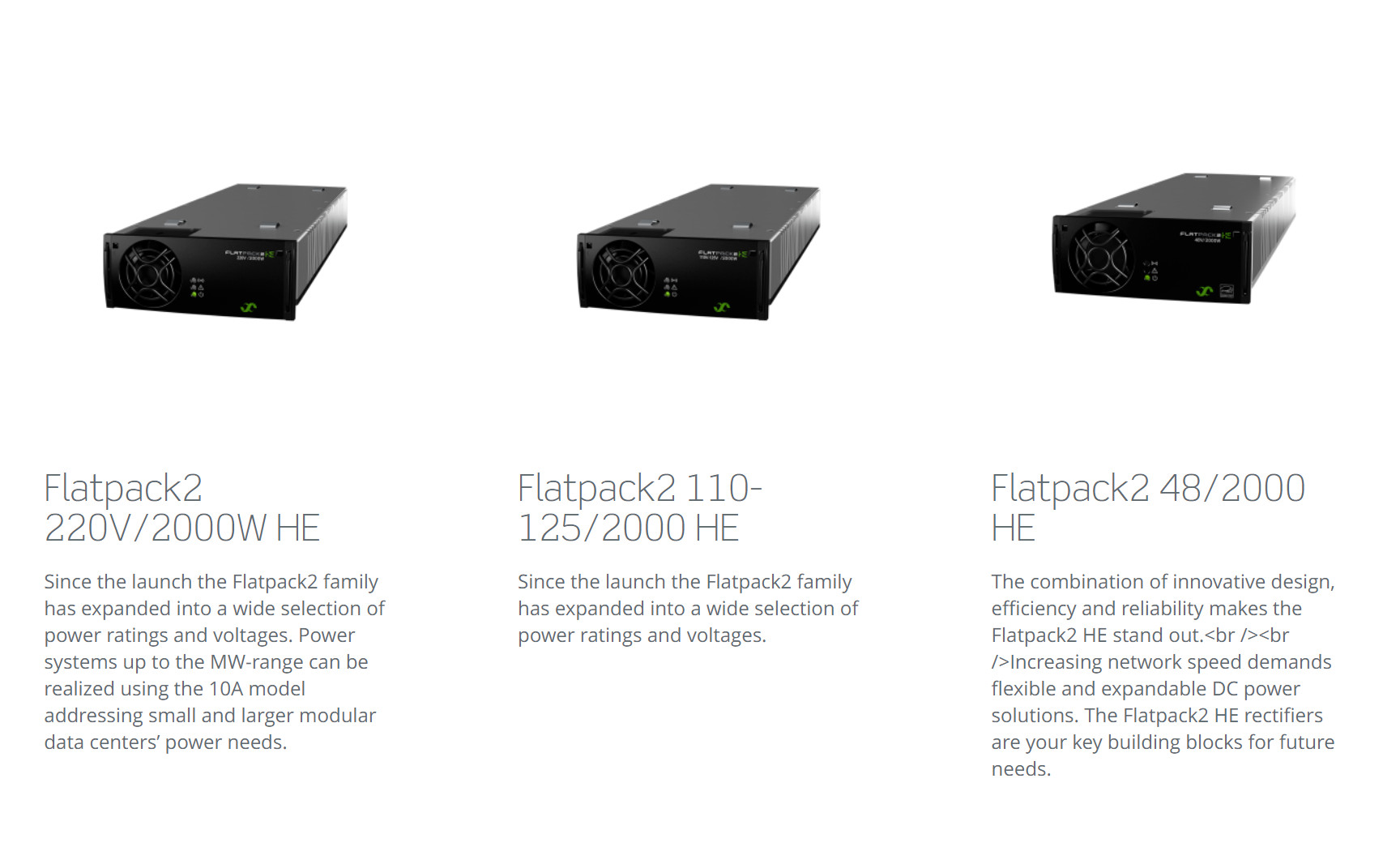

Flatpack2 48/3000 SHE |
|
|
|
| EINGANGSDATEN |
| Spannung (Bereich) / Frequenz |
85-264 VAC / 45-66 Hz |
|
|
|
| AC-Netz-Eingangskonfiguration |
3p400 VAC TN |
|
|
|
|
| Überspannungsschutz |
SPD Klasse 2 |
|
|
|
|
| Anschluss |
Klemmenblöcke, max. 35 mm2 |
|
|
|
| AUSGANGSDATEN |
| Spannung |
-48 VDC |
|
|
|
|
| Laststrom (maximal) |
700 A |
|
|
|
|
| BATTERIEVERTEILUNG |
|
| Anzahl der Batterie-Leistungsschalter-Positionen |
8x 100 A / 4x 125 A / 4x 200 A / 4x 250 A |
|
|
| LVBD |
800 A |
|
|
|
|
| LASTVERTEILUNG |
|
| Anzahl der Last-MCBs-Positionen |
16x 18 mm (4x 18 mm + 8x 27 mm) |
|
|
| LVLD (Optional) |
150 A / 300 A / 500 A / 600 A |
|
|
|
| Lastschaltertyp |
DIN-Schienenmontage, 18 mm und 27 mm breit |
|
|
| STEUERUNG UND ÜBERWACHUNG |
|
| Steuer- und Überwachungseinheit 2) |
Smartpack R |
|
|
|
|
| Eingänge |
6x Digitaleingänge (zur Überwachung externer Geräte) |
|
| Ausgänge |
6x Alarmrelais |
|
|
|
| GEHÄUSE |
|
| Gehäusetyp 3) |
Outdoor Typ 4 |
|
|
|
| Wärmemanagementsystem |
Lüfter und Filter: Dual-Lüfter-Konfiguration |
|
|
| Ausführung |
Outdoor-Polyesterbeschichtung, Hellgrau RAL 7035 |
|
|
| Schutzart |
IP55 |
|
|
|
|
| WEITERE SPEZIFIKATIONEN |
|
| Betriebstemperatur |
-40 bis +45°C [-40 bis +113 °F] |
|
|
|
| Lagertemperatur |
-40 bis +85 °C [-40 bis +185 °F] |
|
|
|
| Abmessungen (B x T x H) |
705 x 831 x 2068 mm [27,8 x 32,7 x 81,4 Zoll] |
|
|
| Gewicht (ohne Module) |
Ungefähr 168 kg [370 lbs] |
|
|
|
| Kabeleinführung |
Boden-Einführung 2x FL-21-Aussparungen, mit verschiedenen Kabeleinführungsverschraubungen |
|
| Batterieablagen |
Optionale Batterieablage(n) zur Aufnahme eines Satzes Batterien bis zu 280 kg |
| Weitere allgemeine Optionen |
Türschalter, Heizungen, Filtervorhandensein & verstopfte Filtererkennung, Dokumentenordner, Rauchmelder, AC-Servicesteckdose, Servicelight, PC-Ablage |
| DESIGNSTANDARDS |
|
| Elektrische Sicherheit |
IEC/EN 62368-1 |
|
|
|
| EMV |
ETSI EN 300 386 v2.1.1:2016
EN 61000-6-2 /-4
|
|
|
|
| Umgebung |
ETSI EN 300 019-2-1 (Klasse 1.2) /-2 (Klasse 2.3) /-3 (Klasse 4.1E)
Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.2. Andere Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.3, müssen angegeben werden
|
|
1) Siehe Flatpack2 Gleichrichter-Datenblatt für Details
2) Siehe Smartpack R Controller-Datenblatt für Details
|
3) Siehe Outdoor Typ 4 Datenblatt für Details |
|
