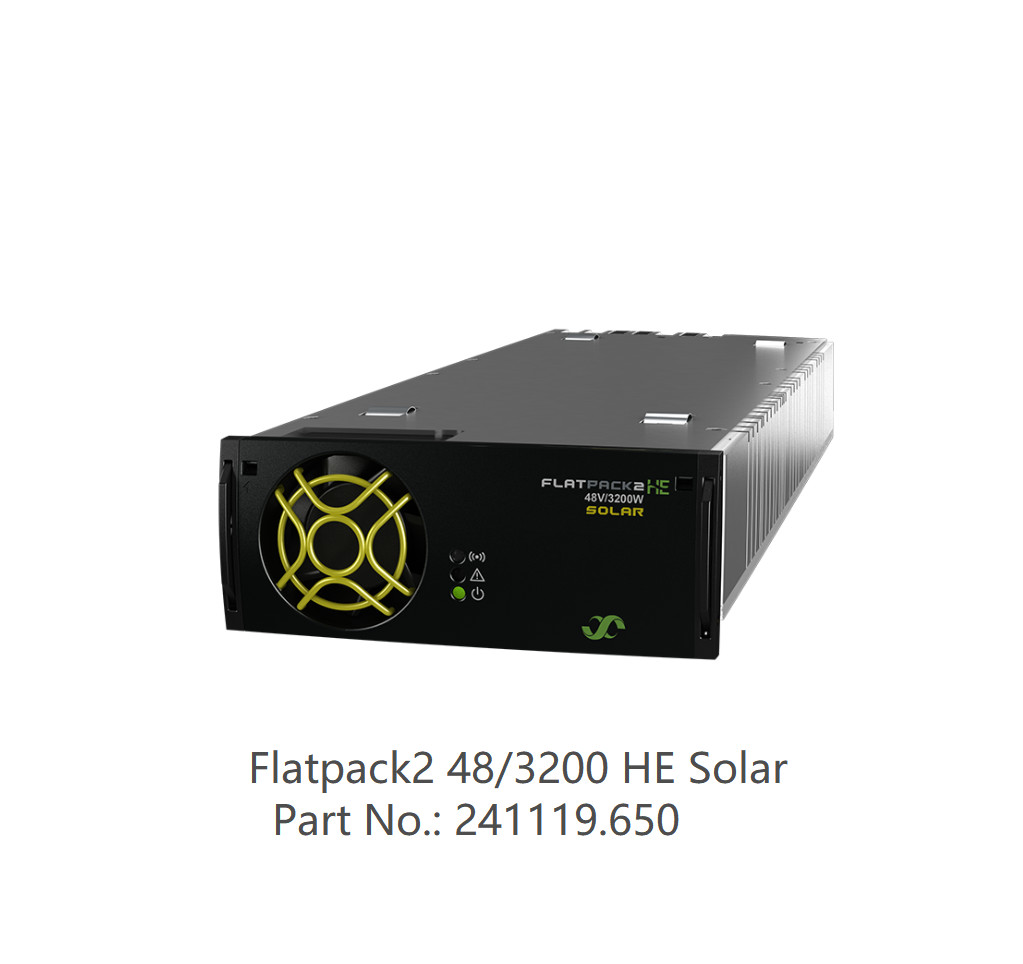

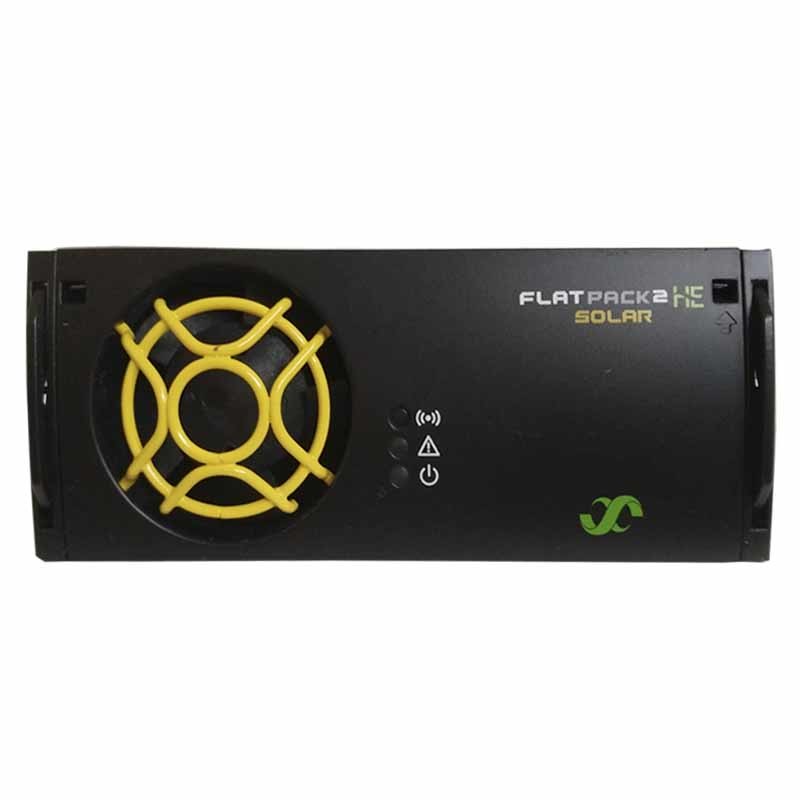

Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Flatpack2 48V Solar-Ladegerät (241119.650)
Eltek Solar Charge Extension Kit 2U/3U Regal mit Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

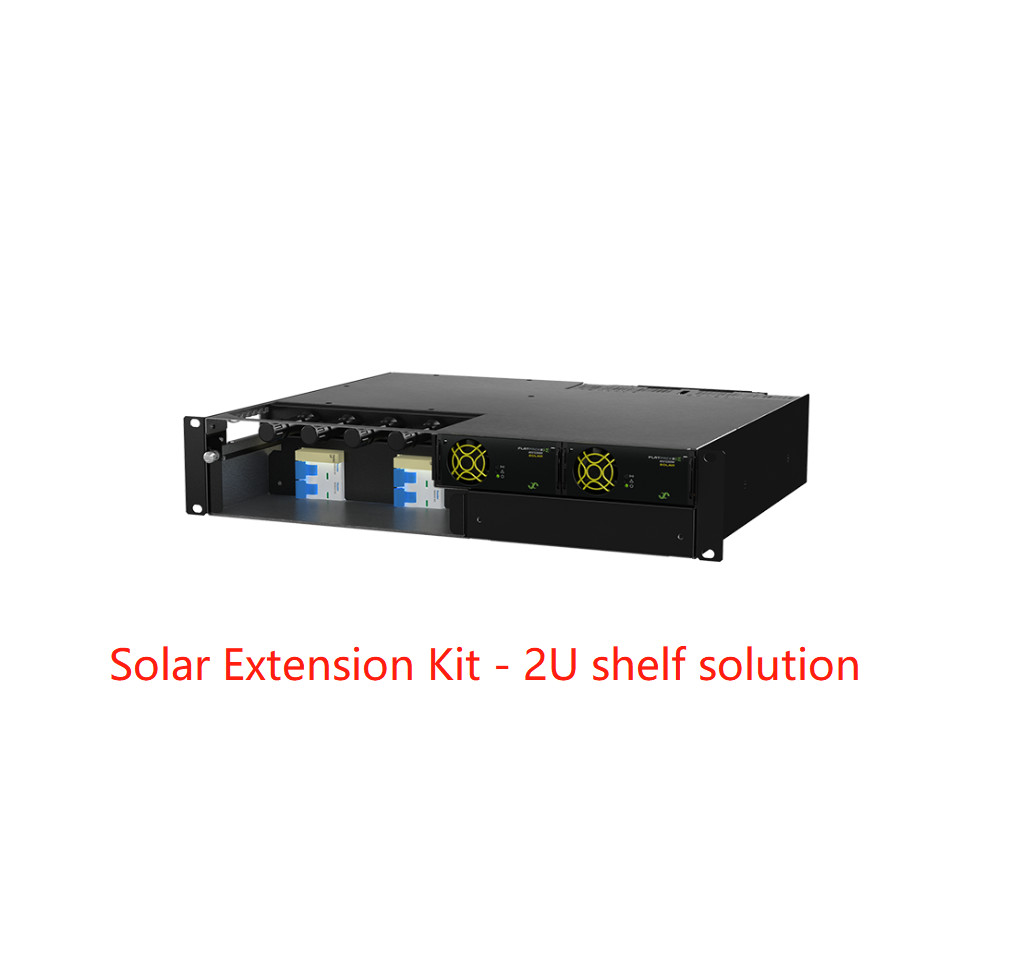

Solar-Erweiterungskit - 2U/3 URegallösung
Speziell mit den MC4-Anschlüssen für Kabel aus Photovoltaik-Panels, Service-Switches und optionale SPDs konstruiert.Der vor- und hintere MC4-Verbindungsmechanismus ermöglicht eine einfache Installation vor Ort in Außen- und Innenräumen.
Hauptmerkmale
Parameter:
Modell | 2U SOLAR EXT. KIT | 3U SOLAR EXT. KIT | ||||
Teilnummer | CTZ00000.1358 | CTZ00000.1255 | ||||
Leistungsmodule | ||||||
Flatpack2 Solarladegerät 1) | Flatpack2 48/3200 HE Solar | |||||
Höchstwirkungsgrad | 97 % | |||||
Max. Anzahl der Module | Bis zu 2 Stück | Bis zu 4 Stück | ||||
Eingangsdaten (SOLARCHARGER) | ||||||
Spannung (Betriebsbereich) | 85 bis 420 VDC | |||||
Spannung (MPPT-Bereich) 2) | 100 bis 380 VDC | |||||
Spannung (Start) | 150 VDC | |||||
Höchststrom | 20.3 ADC | |||||
Schutz | Sicherung, Varistor zum vorübergehenden Schutz, umgekehrte Polarität, Abschaltung bei zu niedrigem VIN, Erdungsfehlerprüfung beim Anfahren | |||||
PV-Anschlusspaneel | ||||||
Dienstschalter für PV-Anlagen | 2 Stück | 4 Stück | ||||
MC4-Anschlüsse | 4 Stück (2 Stück pro PV-Anlage) | ) 8 Stück (2 Stück pro PV-Anlage) | ||||
Gleichspannungsspezialgerät (optional) | Bis zu 2 Stück (Typ 1+2) | Bis zu 4 Stück (Typ 2) | ||||
Ausgangsdaten | ||||||
Spannung (Standard) | 53.5 VDC | |||||
Spannung (einstellbarer Bereich) | 42 3) - 57,6 VDC | |||||
Maximalleistung, VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
Maximalstrom, @VOUT = 48 VDC | 133 A | 266 A | ||||
Schutz | Überspannungsabschaltung, Kurzschlusssicherung, hohe Temperatur, heiße Steckdose, Einschlagstrombegrenzung | |||||
Andere Spezifikation | ||||||
Alarme (rote LED) | Abschaltung bei hoher und niedriger Temperatur, Konverterfehler, Überspannungsschließung bei Ausgang, Lüfterfehler, Niederspannungsalarm, CAN-Busfehler | |||||
Warnungen (gelbe LED) | Niedrige Eingangsspannung, Umrichter im Leistungsmodus, Fernstromgrenze aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt | |||||
Normal (grüne LED) | Eingang und Ausgang OK | |||||
Betriebstemperatur | -40 bis +75 °C [-40 bis +167 °F] 3) | |||||
Lagertemperatur | -40 bis +85 °C [-40 bis +185 °F] | |||||
Abmessungen (W x D x H) 5) |
482 x 384 x 89 (2U) mm [19 x 15,1 x 3,5 Zoll] |
482 x 384 x 133 (3U) mm [19 x 15,1 x 5,3 Zoll] |
||||
Gewicht (ohne Module) | Ungefähr 7 kg | Ungefähr 10 kg | ||||
Konstruktionsnormen | ||||||
Elektrische Sicherheit | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
EMV |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, Einheitliche Prüfverfahren für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen2012, EN 61000-6-4:2019 |
|||||
Umwelt |
ETSI EN 300 019-2-1 v2.3.1:2017 (Klasse 1.2) ETSI EN 300 019-2-2 v2.4.1:2017 (Klasse 2.3) ETSI EN 300 019-2-3 v2.4.1:2015 (Klasse 3.2) ETSI EN 300 132-2 v2.6.1:2019 Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden |
|||||
1) Siehe Flatpack2 Datenblatt für Solarladegeräte für Einzelheiten 2) Bei Nenn-Ausgangsspannungen wird das MPPT bis zu 100 V betrieben, aber die maximale Einstiegsstrombegrenzung wird die maximale Ausgangsleistung reduzieren 3) Standby- / Prüfbetrieb (VOUT < 48 VDC) für VIN > 250 VDC begrenzt 4) +45 bis +75 °C [+113 bis +167 °F] mit abgeschwächtem Leistungsgrad 5) Die empfohlene Mindesttiefe des Schranks beträgt 400 mm |
