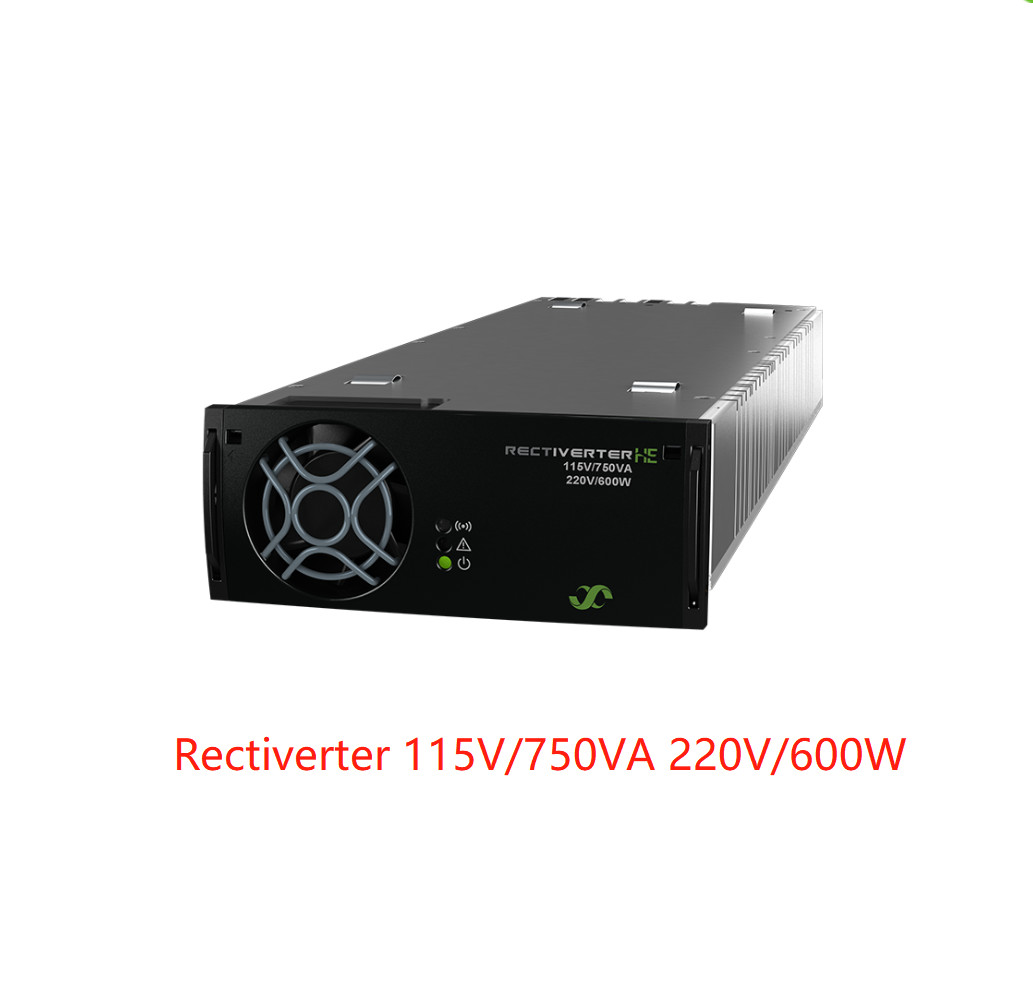

Modelle / Bestellinformationen 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|

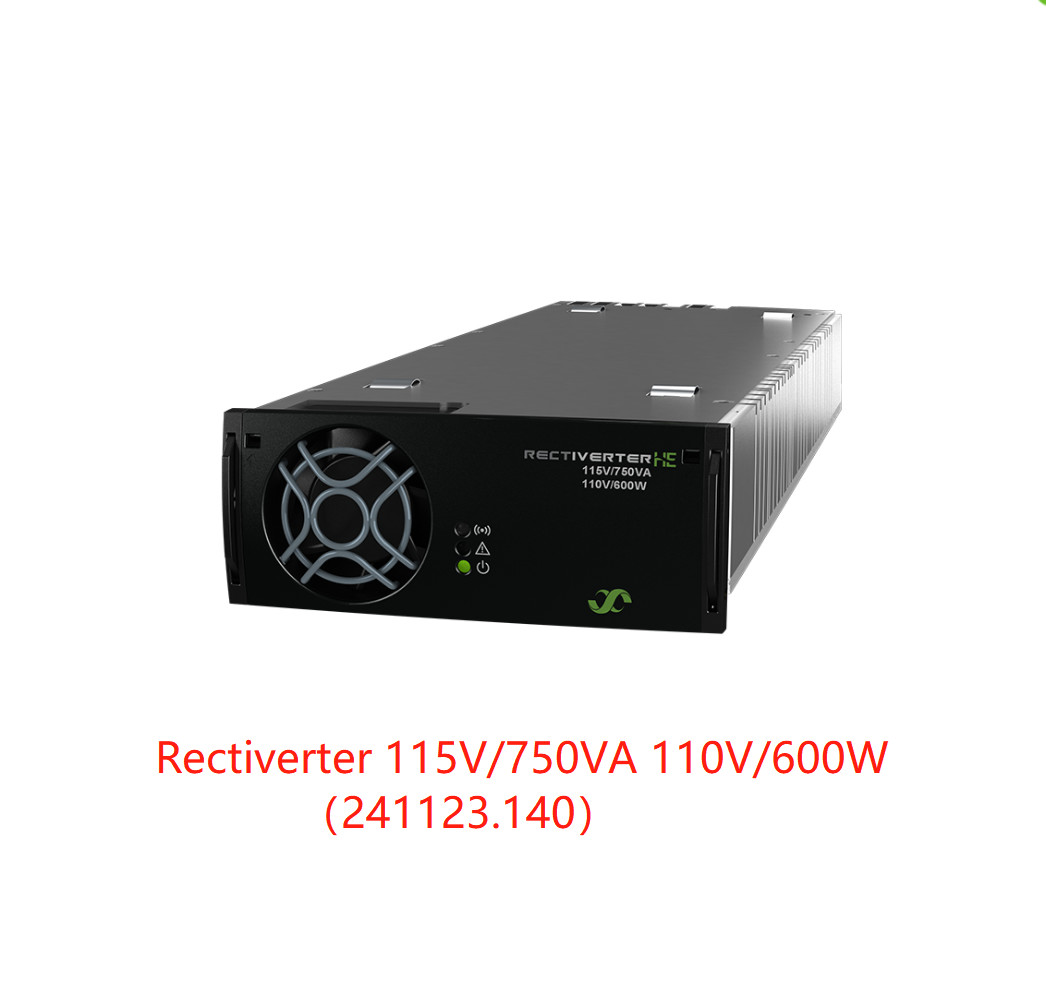

| Teilnummer 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 230 VKlimatisierung/ 200 - 240 VKlimatisierung115 VKlimatisierung/ 100 - 127 VKlimatisierung |
| Frequenz (Standard-Wechselrichtermodus) 50 Hz (adaptiv) 60 Hz (adaptiv) |
| Frequenz (setzbarer Wechselrichtermodus) 50Hz, 60Hz oder zuletzt synchronisierte 50/60Hz (adaptiv), 94-106Hz6) |
| Maximale Leistung (kontinuierliche / Überlastung (< 15 s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Lastverteilung ± 5% der Leistung von 10 bis 100% |
| Höchststrom (kontinuierliche / Überlastung (< 15 s)) 6,5 ARMS/ 8,7 ARMS |
| Strom (maximal) Schnellantrieb (20 ms) 32 A (6 x Nennwert) |
| THD < 1,5 % bei Widerstandslast |
| Schutz Sicherung in L, warmstechnisch steckbar, Varistor |
| Gleichstrom-Ausgangsdaten |
| Spannung (Standard) / (Einstellbereich) 245 VDC/ 194 - 290 VDC |
| Leistung (maximaler @nominaler Eingang) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Strom (maximal @V)Außen≤ 216 VDC) 5,56 A1)0.69 A - 2.78 A1)0.34 A - |
| Aufhaltzeit, maximale Ausgangsleistung > 10 ms; VAußen> 190 VDC(nur im Ausrichtungsmodus) |
| Stromanteil (10 - 100% Belastung) ±5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung (10 - 100% Belastung) ±0,5% |
| Dynamische Spannungsregelung ±5,0% bei 10-90% oder 90-10% Laständerung, Regelliderzeit < 50 ms |
| Ripple < 1 VPP, Bandbreite 30 MHz |
| Schutz gegen Kurzschluss, Überspannungsschließung, Umkehrung der Polarität und Sicherung |
| Eingabedaten |
| Wechselstrom-Hauptstrom-Eingangsspannung (Bereich / LV-Abschaltung) 185 - 275 VKlimatisierung/ 170 VKlimatisierung95 - 140 VKlimatisierung/ 85 VKlimatisierung |
| Wechselstrom (maximal) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frequenz (Standard: Synchronisierungsbereich) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) 47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD > 0,99 bei 50% Belastung oder mehr / < 3,5% |
| AC-Eingangsschutzsicherung in L und N, Warmstecker, Varistor |
| Gleichspannung Nennspannung / erweiterter Bereich4)20 - 290 VDC/ 180 - 204 VDC |
| Gleichstrom (maximal) 6,67 A / 9 A bei Überlastung (15s) 3,2 A / 4,5 A bei Überlastung (15s) |
| Andere Spezifikation |
| Wirkungsgrad > 96% (Hauptmodus (AC/AC und AC/DC)), > 94% (Wechselrichtermodus (DC/AC)) |
| Isolierung 3,85 kVDC- Klimaanlage.Eingang/Ausgangauf PE, 3,55 kVDC- Klimaanlage.Eingang/Ausgangauf Gleichstrom, 4,25 kVDC- Klimaanlage.Eingang/Ausgangauf CAN/SYNC, 2,2 kVDC- Gleichstrom zu PE, 3,5 kVDC- DC auf CAN/SYNC |
| Alarme: Rote LED Niedrig- und Hochspannungsschaltabschaltung, Hoch- und Niedrigtemperaturabschaltung, Rectiver-Ausfall, Alarmrelais [NO max 75 V]DC/ 100 mA] Überspannungsstillstand bei Ausgang, Lüfterfehler, Alarm für niedrige Ausgangsspannung, Ausfall des CAN-Busses, Sync-Bus (AC-Ausgang)OderGleichstrom-Alarme) verloren und Synchronisierung fehlschlägt |
| Warnungen: Gelber LED-Rektiverter im Leistungs- oder Leistungs- oder Stromgrenzmodus auf Gleichstrom- oder Wechselstromanschluss, Fernsteuerstromgrenzwert aktiviert, Verlust der CAN-Kommunikation mit dem Steuergerät |
| Normalbetrieb: Grüner LED-Wechselstrom-Ausgang und/oder Gleichstrom-Ausgang eingeschaltet und in Ordnung |
| Betriebstemperatur -40 bis +75°C (-40 bis +167°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend |
| Temperaturabschwächung über 55°C (131°F) 1200W bis 480W @ 75°C (167°F) für jede AC- und DC-Ausgabe (Gesamtleistung 2000W bis 800W) |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 lbs) |
| Konstruktionsnormen |
| Elektrische Sicherheit EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-12014, UL1778:2014, CSA C22.2 Nr. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
Die EMV-Norm EN 62040-2:2006 (C1-Emissionen, C2/C3-Immunität), FCC CFR 47 Teil 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) und 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3)
Umwelt Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
|
1) Wechselstrombelastung hat Priorität. Maximale verfügbare Gleichstrom-Ausgangsleistung und -Strom hängen von 3) Wenn der Gleichstromanschluss überlastet ist und die Spannung unter 194 V fällt, kann der Eingangsstrom über dieses Niveau steigen.sofortige Wechselstromlast und Wechselstrom-EingangsspannungDies bedeutet, dass bei voller Wechselstromleistung maximal 800W/7,4A und bei Nennleistung 4) geringere Leistung - keine Überlastunterstützung, und bei 200-240 VAC wird die THD erhöht und bei 230VAC der maximale Eingang.Ausgangsleistungssenkungen (bis zu 970 W bei 230 VAC @ 180 VDC) 5) zur Erfüllung der Überspannungsanforderung von 4 kV externer Überspannung
2) Gleichstromanschluss muss immer noch als bidirektionales Port betrachtet werden; Spannung wird auftreten, wenn Stromversorgungsschutz an Wechselstromanschlüssen 6) erforderlich ist FW-Version ≥ 1,10/1.10
|
