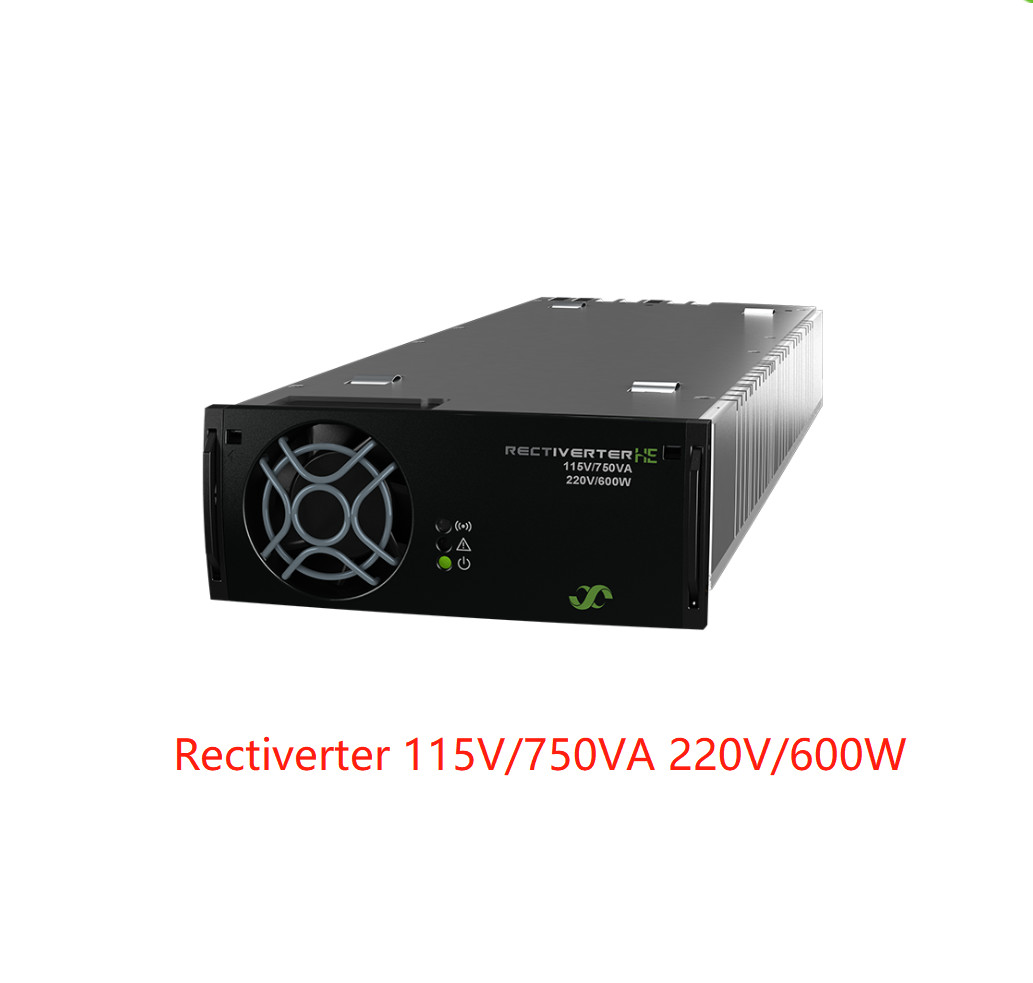

Modelle / Bestellinformationen 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Teilenummer 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) 230 VAC / 200 - 240 VAC 115 VAC / 100 - 127 VAC |
| Frequenz (Standard-Wechselrichtermodus) 50 Hz (adaptiv) 60 Hz (adaptiv) |
| Frequenz (einstellbarer Wechselrichtermodus) 50 Hz, 60 Hz oder zuletzt synchronisiert 50/60 Hz (adaptiv), 94-106 Hz6) |
| Leistung maximal (Dauerbetrieb / Überlast (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Lastaufteilung ±5 % der Wirkleistung von 10 bis 100 % Last |
| Strom maximal (Dauerbetrieb / Überlast (<15s) ) 6,5 ARMS / 8,7 ARMS |
| Strom (maximal) Schnellauslösung (20 ms) 32 A (6 x Nennwert) |
| THD < 1,5 % bei ohmscher Last |
| Schutz Sicherung in L, Hot-Plug-fähig, Varistor |
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) 122,5 VDC / 97 - 145 VDC |
| Leistung (maximal @Nenneingang) 1200 W 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| Strom (maximal @VAUS ≤ 108 VDC) 11,11 A 1) 1,38 A - 5,55 A 1) 0,69 A - |
| Haltezeit, maximale Ausgangsleistung >10 ms; VAUS > 95 VDC (nur im Gleichrichtermodus) |
| Stromaufteilung (10 - 100 % Last) ±5 % des maximalen Stroms von 10 bis 100 % Last |
| Statische Spannungsregelung (10 - 100 % Last) ±0,5 % |
| Dynamische Spannungsregelung ±5,0 % für 10-90 % oder 90-10 % Laständerung, Regelzeit < 50 ms |
| Restwelligkeit < 500 mVPP , 30 MHz Bandbreite |
| Schutz Kurzschlusssicher, Überspannungsabschaltung, Verpolungsschutz, ODER-FET und Sicherung |
| EINGANGSDATEN |
| AC-Netz-Eingangsspannung (Bereich / LV-Trennung) 185 - 275 VAC / 170 VAC 95 - 140 VAC / 85 VAC |
| AC-Strom (maximal) 11,5 ARMS 9,1 ARMS 3) 8,2 ARMS 3) 11,3 ARMS 10,1 ARMS 3) 9,2 ARMS 3) |
| Frequenz (Standard: Synchronisationsbereich) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) 47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD > 0,99 bei 70 % Last oder mehr / < 3,5% |
| AC-Eingangsschutz Sicherung in L und N, Hot-Plug-fähig, Varistor |
| DC-Spannung nominal / erweiterter Bereich4) 102 - 145 VDC / 90 - 102 VDC |
| DC-Strom (maximal) 12,5 A / 18 A während Überlast (15 s) 6,3 A / 9 A während Überlast (15 s) |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad >96 % (Netzmodus), >95 % (Wechselrichtermodus) >93 % (Netzmodus), >92 % (Wechselrichtermodus) |
| Isolation 3,85 kVDC - ACIN/OUT zu PE, 3,55 kVDC - ACIN/OUT zu DC, 4,25 kVDC - ACIN/OUT zu CAN/SYNC, 1,75 kVDC - DC zu PE, 3,5 kVDC - DC zu CAN/SYNC |
|
Alarme: Rote LED Niedrige und hohe Netzeingangsspannung Abschaltung, Hohe und niedrige Temperatur Abschaltung, Rectiverter Ausfall, Alarmrelais [NO max 75 VDC / 100 mA] Überspannungsabschaltung am Ausgang, Lüfterausfall, Niedrige Ausgangsspannung Alarm, CAN-Bus-Ausfall, Sync-Bus
(AC-Ausgang ODER DC-Ausgang Alarme) verloren und Sync-Fehler
|
| Warnungen: Gelbe LED Rectiverter im Leistungsreduzierungsmodus oder im Leistungs- oder Strombegrenzungsmodus am DC- oder AC-Anschluss, Fernausgangsstrombegrenzung aktiviert, Verlust der CAN-Kommunikation mit dem Controller |
| Normaler Betrieb: Grüne LED AC-Ausgang und/oder DC-Ausgang ein und ok |
| MTBF (Telcordia SR-332 Ausg.I Methode III (a)) 260.000 Stunden (@ Tambient : 25 °C) |
| Betriebstemperatur -40 bis +75°C (-40 bis +167°F), Luftfeuchtigkeit 5 - 95 % RH nicht kondensierend |
| Temperaturreduzierung über 55°C (131°F) 1200 W auf 480 W bei 75°C (167°F) für jeden, AC- und DC-Ausgang (Gesamtleistung 2000 W auf 800 W) |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| KONSTRUKTIONSNORMEN |
| Elektrische Sicherheit EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 Nr. 107.3-14 |
|
EMV EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMV EN 62040-2:2006 (C1 Emissionen, C2/C3 Immunität), FCC CFR 47 Teil 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Klasse 1.2) & 2-2 (Klasse 2.3)
Umgebung Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.2. Andere Betriebsbedingungen gemäß
IEC 62040-5-3:2016 Klausel 4.3, müssen angegeben werden
|
|
1) AC-Last hat Priorität. Die maximal verfügbare DC-Ausgangsleistung und der Strom hängen von 3) ab. Wenn der DC-Anschluss überlastet ist und die Spannung unter 97 V fällt, kann der Eingangsstrom über diesen Wert ansteigen.
sofortige AC-Last und AC-Eingangsspannung; d. h. maximal 800 W/7,4 A bei voller AC-Leistung und 4) Reduzierte Leistung - keine Überlastunterstützung, und für 200 - 240 VAC-Ausgang erhöht sich der THD und der maximale Nenneingang für 230 VAC. Ausgangsleistung reduziert (auf 970 W für 230 VAC bei 90 VDC) 5) um die Stoßanforderung von 4 kV externem Stoß zu erfüllen
2) Der DC-Anschluss muss weiterhin als bidirektionaler Anschluss betrachtet werden; Spannung liegt an, wenn Netzstromversorgung Schutz an AC-Anschlüssen erforderlich ist 6) erforderliche FW-Version ≥ 1.20/1.20
|
