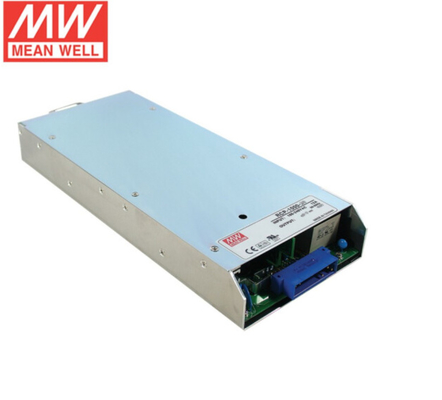

Mittelbrunnen RCP-Reihe 19 Stromnetz der Zollstromversorgung 1000W-1800W RCP-1000-12 RC0-1000-24
Eigenschaften:
- Besteigbare Vorderseitelösung des kompletten Gestells: Gleichrichter und Ladegerät
- Zurückhaltung 1U
- 19-Zoll-Gestellregal verfügbar
Leistung in Watt:
1000W~18000W
Modell:
Energiekapazität: RCP-1000 /RCP-1600/RCP-2000
Ladegerät: RCB-1600

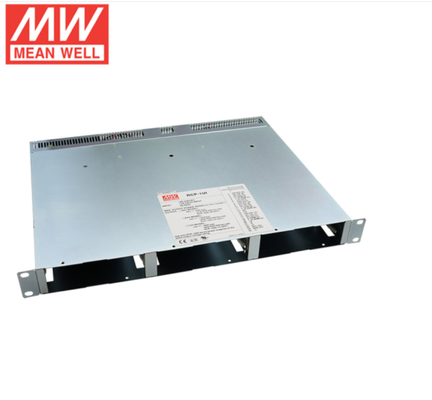

Gestell: RCP-1U /RHP-1U /RKP-1U
Kontrolleur u. Monitor: RCP-MU /RKP-CMU1
Anwendungen
- Industrielle Automatisierung
- Energiearchitekturverbundsystem
- Drahtlose /telecommunication-Lösungen
- Überflüssiges Stromnetz
- Elektro-Mobil-Ladegerätsystem
- Konstantstromquellesystem
Technisches Blatt:
| MODELL |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
OUTPUT
|
GLEICHSPANNUNG |
12V |
24V |
48V |
| NENNSTROM |
60A |
40A |
21A |
| STROMBEREICH |
0 | 60A |
0 | 40A |
0 | 21A |
| NENNLEISTUNG |
720W |
960W |
1008W |
| KRÄUSELUNG u. GERÄUSCHE (Maximum) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| SPANNUNG ADJ. RANGE (SVR) |
11,6 | 12.4V |
23,2 | 24.8V |
46,3 | 49.7V |
| SPANNUNGS-TOLERANZ Note.3 |
±1.0% |
±1.0% |
±1.0% |
| LINIE REGELUNG |
±0.5% |
±0.5% |
±0.5% |
| LASTS-REGELUNG |
±0.5% |
±0.5% |
±0.5% |
| SETUP, ANSTIEGSZEIT |
1000ms, 60ms/230VAC an der vollen Last |
| HALTEN Sie ZEIT (Art.) |
16ms/230VAC an der vollen Last |
|
INPUT
|
SPANNUNGSBEREICH Note.4 |
90 | 264VAC 127 | 370VDC |
| FREQUENZBEREICH |
47 | 63Hz |
| LEISTUNGSFÄHIGKEIT (Art.) |
81% |
87% |
89% |
| Wechselstrom-STROM (Art.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| EINSCHALTSTROM (Art.) |
KALTSTART 50A |
| DURCHSICKERN-STROM |
<1>
|
|
SCHUTZ
|
ÜBERLASTUNG |
105 | 125% bewertete Spitzenleistung |
| Schutzart: Die konstante gegenwärtige Begrenzung, stellt automatisch wieder her, nachdem Störung entfernt ist |
| ÜBERspannung |
13,2 | 16.2V |
26,4 | 32.4V |
52,8 | 64.8V |
| Schutzart: Geschlossene o-/pspannung, Wiederenergie, an wieder herzustellen |
| ÜBERtemperatur |
Geschlossene o-/pspannung, stellt automatisch wieder her, nachdem Temperatur unten geht |
|
FUNKTION
|
HILFSHYDRAULIK |
5V @ 0.3A |
| FERNZweipunktregelung |
Durch elektrisches Signal oder Trockenkontakt AN: kurz WEG: offen |
| FERNrichtung |
Kompensieren Sie Spannungsabfall auf der Lastsverdrahtung bis zu 0.5V |
| AUSGANGSSPANNUNG PROGRAMMIERBAR |
Anpassung der Ausgangsspannung ist bis 90 zulässig | 110% der Sollleistungsspannung. Beziehen Sie bitte sich das auf Funktions-Handbuch. |
| OKAYsignal DCS |
Das lokalisierte TTL-Signal heraus, beziehen bitte sich das auf Installations-Handbuch |
| OKAYsignal WECHSELSTROMS |
Das lokalisierte TTL-Signal heraus, beziehen bitte sich das auf Installations-Handbuch |
| ÜBER TEMPERATUR-WARNING |
Logik „Hoch“ für Übertemperaturwarnung, beziehen bitte sich das auf Installations-Handbuch, lokalisiertes Signal |
|
UMWELT
|
ARBEITStemperatur. |
-20 | +60℃ (beziehen Sie sich „das auf Herabsetzen der Kurve“) |
| ARBEITSfeuchtigkeit |
20 | 90% relative Feuchtigkeit kondensationsfrei |
| SPEICHERtemperatur., FEUCHTIGKEIT |
-40 | +85℃, 10 | 95% relative Feuchtigkeit kondensationsfrei |
| Temperatur. KOEFFIZIENT |
±0.02%/℃ (0 | 50℃) |
| ERSCHÜTTERUNG |
10 | 500Hz, 2G 10min. /1cycle, 60min. jedes entlang X, Y, z-Äxte |
|
SICHERHEIT U. EMC
(Anmerkung 5)
|
SICHERHEITSNORMEN |
UL62368-1, Nr. 62368-1 CSA C22.2, TUV BS EN/EN62368-1, EAC TP TC 004 genehmigte |
| WIDERSTANDS-SPANNUNG |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| ISOLATIONSWIDERSTAND |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% relative Feuchtigkeit |
|
EMC-EMISSION
|
Parameter |
Standard |
Test-Niveau/Anmerkung |
| Geleitet |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Ausgestrahlt |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Harmonischer Strom |
BS EN/EN61000-3-2 |
----- |
| Spannungs-Aufflackern |
BS EN/EN61000-3-3 |
----- |
|
EMC-IMMUNITÄT
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parameter |
Standard |
Test-Niveau/Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, Luft 8KV; Niveau 2, Kontakt 4KV |
| Ausgestrahlt |
BS EN/EN61000-4-3 |
Niveau 3 |
| EFT/Explosion |
BS EN/EN61000-4-4 |
Niveau 3 |
| Anstieg |
BS EN/EN61000-4-5 |
Niveau 4, 4KV/Line-Earth; Niveau 3, 2KV/Line-Line |
| Geleitet |
BS EN/EN61000-4-6 |
Niveau 3 |
| Magnetfeld |
BS EN/EN61000-4-8 |
Niveau 4 |
| Spannungseinbrüche und Unterbrechungen |
BS EN/EN61000-4-11 |
>95% Bad 0,5 Zeiträume, 30% Bad 25 Zeiträume,
>95% Unterbrechungen 250 Zeiträume
|
|
ANDERE
|
MTBF |
840.8K Stunden Min. Telcordia SR-332 (Bellcore); 107.4K Stunden Min. MIL-HDBK-217F (25℃) |
| MASS |
295*127*41mm (L*W*H) |
| VERPACKUNG |
1.93Kg; 6pcs/12.6Kg/1.04CUFT |
| ANMERKUNG |
1. Alle Parameter NICHT besonders erwähnt werden am Input 230VAC, an bewerteter Last und an 25℃ der umgebenden Temperatur gemessen.
2. Kräuselung u. Geräusche werden an 20MHz der Bandbreite gemessen, indem man 12" verdrehter Paardraht beendet mit einem parallelen Kondensator 0.1uf u. 47uf verwendet.
3. Toleranz: schließt gegründete Toleranz, Linie Regelung und Lastsregelung ein.
4. Das Herabsetzen ist möglicherweise unter niedrigen Eingangsspannungen erforderlich. Überprüfen Sie bitte die herabsetzende Kurve auf weiteren Einzelheiten.
5. Die Stromversorgung gilt als eine Komponente, die in eine abschließende Ausrüstung installiert ist. Alle EMC-Tests werden durchgeführt, indem man an die Einheit anbringt
eine 720mm*360mm Metallplatte mit 1mm von Stärke. Die abschließende Ausrüstung muss wieder-bestätigt werden, dass sie noch EMC-Richtlinien trifft. Für Anleitung auf wie
führen Sie diese EMC-Tests durch, beziehen Sie bitte sich „auf EMS-Prüfung der Teilstromversorgung.“ (wie verfügbar auf http://www.meanwell.com)
6. Das Herabsetzen der umgebenden Temperatur von 3.5℃/1000m mit fanless Modellen und von 5℃/1000m mit Fanmodellen für die Funktionierenhöhe größerer als 2000m (6500ft).
※ Produkthaftungs-Verzicht: Für ausführliche Information beziehen Sie bitte sich auf https:// www.meanwell.com/serviceDisclaimer.aspx
|
