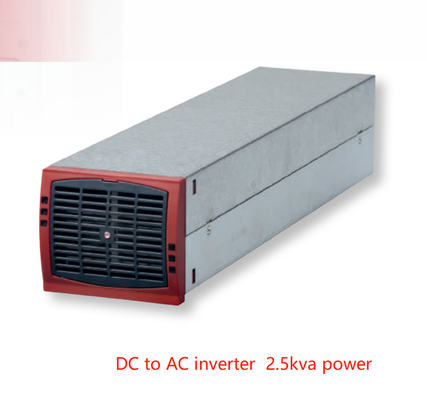

CE+T modularer Wechselrichter der TSI BRAVO-Serie 24 V / 48 V / 60 V / 110 V / 220 Vdc Ausgang 230 Vac DC-AC-Wechselrichter.
BRAVO ist ein kompakter und skalierbarer modularer Wechselrichter, der eine reine Sinuswellen-Wechselstromversorgung liefert. In Verbindung mit einem DC
Stromversorgungssystem bietet er eine hervorragende AC-Backup-Lösung.
Er verwendet die neueste Wechselrichtertechnologie und bietet überlegene Energieeffizienz in kompakter Größe.
Die „Twin Sine Innovation“ (TSI)-Technologie eliminiert alle
Einzelpunkte des Ausfalls mit voller Skalierbarkeit; bis zu 32 Module parallel und hoher Wirkungsgrad von bis zu 96 %, wodurch die Betriebskosten gesenkt werden.
l Duale Eingangsquellen (AC & DC)
l mit weitem AC-Eingangsbereich von 150 Vac bis 265 Vac
l Kompaktes Design
l Hoher Wirkungsgrad
l Umschaltzeit auf 0 reduziert
l bis zu 10 kVA in 2 HE
l bis zu 225 kVA in 3 Gehäusen mit je 75 kVA
24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
ALLGEMEIN | |||||
EMV (Störfestigkeit) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
EMV (Emission) (Klasse) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
Sicherheit | EN62040-1 | ||||
Kühlung / Isolation | Zwangslüftung / Doppelt | ||||
MTBF | 240.000 Stunden (MIL-217-F) | ||||
Wirkungsgrad (typisch): Verbesserte Leistungsumwandlung / online | > 95,5 % / > 89,5 % | 96 % / 91 % | 96,5 % / 92,5 % | ||
Dielektrische Festigkeit DC/AC | 4300 Vdc | ||||
Echte redundante Systeme – konform |
3 Trennstufen an AC-Ausgangs- und DC-Eingangs-Stromanschlüssen 4 Trennstufen am AC-Eingangsanschluss |
||||
RoHS | Konform | ||||
Vibration | GR63 Bürovibration 0 bis 100 Hz-0,1 g / Transportvibration 5-100 Hz 0,5 g 100 bis 500 Hz-1,5 g / Falltest | ||||
Betriebsbedingungen |
Konzipiert für die Installation in einer IP20- oder IP21-Umgebung. Bei Installation in einer staubigen oder feuchten Umgebung sind geeignete Maßnahmen (Luftfilterung, …) zu treffen. |
||||
Höhe über dem Meeresspiegel ohne Derating | 1500 m – 0,8 % pro 100 m | ||||
Umgebungs-/Lagertemperatur / relative Luftfeuchtigkeit | -20 bis 50 ° C / -40 bis 70 ° C / 95 %, nicht kondensierend | ||||
Material (Gehäuse) | Beschichteter Stahl-ALU ZINK | ||||
AC-AUSGANGSLEISTUNG | |||||
Nennausgangsleistung (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
Kurzzeitige Überlastfähigkeit | 150 % (15 Sekunden) 110 % dauerhaft innerhalb des T°-Bereichs | ||||
Zulässiger Lastleistungsfaktor | Volle Nennleistung von 0 induktiv bis 0 kapazitiv | ||||
Interne Temperaturverwaltung und Abschaltung | Ja | ||||
DC-EINGANGSSPEZIFIKATIONEN | |||||
Nennspannung (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
Spannungsbereich (DC) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
Nennstrom |
56 A (bei 24 Vdc und 1200 W Ausgangsleistung) |
46 A (bei 48 Vdc und 2000 W Ausgangsleistung) |
35 A (bei 60 Vdc und 2000 W Ausgangsleistung) |
19 A (bei 110 Vdc und 2000 W Ausgangsleistung) |
9,8 A (bei 220 Vdc und 2000 W Ausgangsleistung) |
Maximaler Eingangsstrom (für 15 Sekunden) / Spannungsrippel | 84 A / < 100 mV rms |
84 A / < 2 mV Psopho |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14,9 A / < 200 mV rms |
Eingangsspannungsbegrenzungen | Benutzerwählbar mit T2S-Schnittstelle | ||||
AC-EINGANGSSPEZIFIKATIONEN AC-Eingang nur mit EPC-Modulen verfügbar, REG-Module haben keinen AC-Eingang |
|||||
Nennspannung (AC) | 220/230/240 V 1P oder 3P (mind. 3 Einschübe für 3P) | ||||
Spannungsbereich (AC) | 150-265 V | ||||
Brownout |
150 bis 185 V lineare Derating 150 VA/120 Watt pro 10 Vac | ||||
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
Konformitätsbereich vor der Umschaltung auf DC | Einstellbar | ||||
Leistungsfaktor | > 99 % | ||||
Frequenzbereich (wählbar) / Synchronisationsbereich | 50 – 60 Hz / Bereich 47 – 53 Hz / 57 – 63 Hz | ||||
AC-AUSGANGSSPEZIFIKATIONEN | |||||
Nennspannung (AC*) | 220/230/240 V | ||||
Frequenz / Frequenzgenauigkeit | 50 - 60 Hz / 0,03 % | ||||
Gesamte harmonische Verzerrung (ohmsche Last) | < 1,5 % | ||||
Erholzeit bei Laständerung | 0,4 ms | ||||
Einschaltverzögerung | 20 s bis 40 s, abhängig von der Anzahl der installierten Module | ||||
Nennstrom. Geschützt gegen Rückstrom | 6,6 A | 10,9 A | |||
Scheitelfaktor bei Nennleistung | 2,8 : 1 | 3 : 1 | |||
Mit Kurzschlussmanagement und -schutz | |||||
Kurzschlussbeseitigungskapazität |
10 x In für 20 ms - Verfügbar, solange Netzspannung am AC-Eingangsanschluss anliegt Mit Größenordnungskontrolle und -management |
||||
Kurzschlussstrom nach der Beseitigung | 2,1 In für 15 s und 1,5 In nach 15 s | ||||
IN ÜBERGANGSLEISTUNG | |||||
Max. Spannung Unterbrechung / gesamt transient Spannung Dauer (max) | 0 s / 0 s | ||||
SIGNALISIERUNG & ÜBERWACHUNG | |||||
Anzeige | Synoptische LED | ||||
Alarmausgang / Überwachung | Trockene Kontakte am Einschub / Standard-USB-Anschluss und MODBUS auf T2S, optional: Candis Display / Candis TCP-IP | ||||
Fernbedienung Ein / Aus | am hinteren Anschluss des Einschubs über T2S |
