Eltek Gleichrichter 2HE Power Core 6kVA 1phasig AC DC in einem System 8KW CTOR0402.1xxx

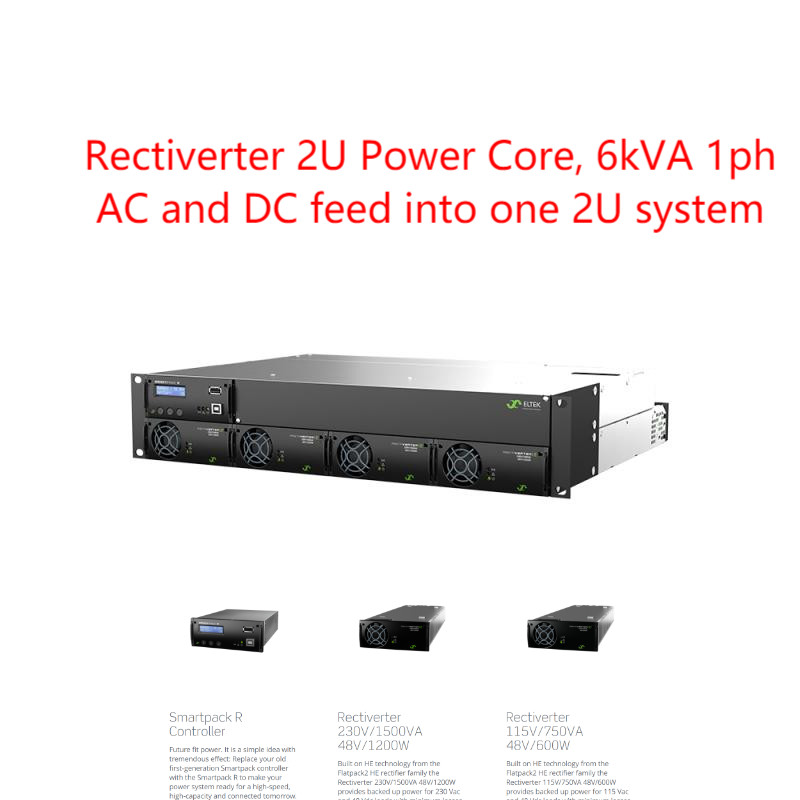

Der Rectiverter 2U Power Core kombiniert sowohl AC- als auch DC-Einspeisung in einer kompakten 2U-Einheit.Gleichzeitig liefert es AC-Backup-Strom
für 230 VAC oder 115 VAC Lasten und 48 VDC Leistung für DC Lasten und Batterieladung.
ANWENDUNGEN
TELEKOM-MOBIL/DRAHTLOS
· LTE/4G/WiMAX
· Verteiltes Antennensystem
· Breitband
· Funkbasisstationen/Zellenstandorte
STROMVERSORGUNG
· Nieder- und Hochspannungsschaltanlagen
· Transformator & SUB-Stationen
· Kontrolle & Schutz
· SCADA-System
EISENBAHN- UND U-BAHN-INFRASTRUKTUR
· Kontrolle & Schutz
· Signalisierung
| |
| Modelle |
8 kW, 230 VoltAC |
4kW, 115VAC |
| Produktfamilie |
CTOR0402.1xxx |
CTOR0402.1xxx |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequenz (Wechselrichtermodus – Standard) |
50 Hz (adaptiv) |
60 Hz (adaptiv) |
| Frequenz (Wechselrichtermodus – einstellbar) |
50 Hz, 60 Hz oder zuletzt synchronisiert 50 / 60 Hz (adaptiv) |
| Leistung maximal (Dauer / Überlast <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Strommaximum (Dauer / Überlast <15s) |
26 ARMS / 34,8 ARMS |
| Aktuelle (maximale) Schnellauslösung (20 ms) |
128 A (6 x nominal) |
| Hold up (Spannungseinbrüche) (vor dem Umschalten auf Batterie) |
5 ms |
5 ms |
| THD |
< 1,5 % bei ohmscher Last |
| Schutz |
Sicherung in L, Hot Pluggable, Varistor |
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
53,5 VDC / 43-58 VDC |
| Leistung (maximale @Nenneingang) |
4800 W2) |
2400 W2) |
| Strom (maximal @VOUT ≤ 108 VDC) |
100 A2) |
50 A2) |
| Stromaufteilung (10 - 100 % Last) |
±5 % des Maximalstroms von 10 bis 100 % Last |
| Schutz |
Kurzschlussfest, Überspannungsabschaltung, Verpolung und Sicherung |
| EINGABEDATEN |
| AC-Netzeingangsspannung (Bereich / LV-Trennung) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Wechselstrom (maximal - abhängig vom Modultyp) |
32,8-46 ARMS 3) |
36,8-45,2 ARME 3) |
| Frequenz (Standard: Sync-Bereich) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frequenz (einstellbar: Sync-Bereich) |
47–53 Hz, 57–63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
> 0,99 bei 70 % Last oder mehr / < 3,5 % |
| Nenngleichspannung / erweiterter Bereich4) |
45-58 VDC / 40-45 VDC |
| Gleichstrom (maximal) |
128 A / 180 A bei Überlast (15 s) |
64 A / 90 A bei Überlast (15 s) |
| Eingabefunktionen |
Sicherung in L und N, Hot Pluggable, Varistor
AC-Eingang einzelne Schraubklemmen 4 mm2für L, N & PE (4x einphasig)
|
| OPTIONEN |
| Steuergerät |

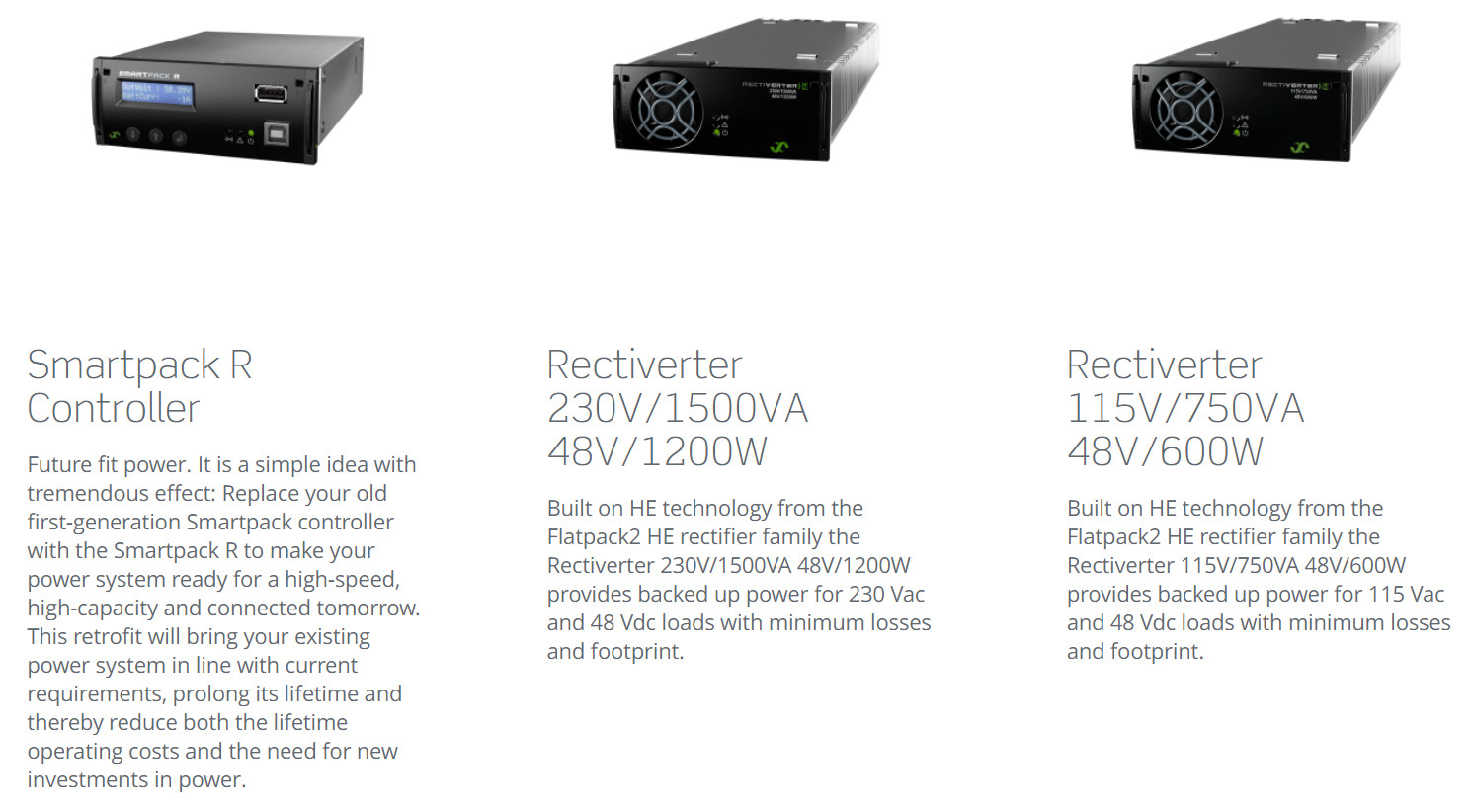

Smartpack R |
| Alarmverbindung |
Erweiterung Alarmkarte (6x Digitaleingänge & 6x Relais) |
| Batterieverteilung |
max.2x 100 A oder 1x 150 A |
| LVBD |
150 A (optional) |
| AC-Verteilung |
max.3x 16 A (1-polig) oder 1x 16 A (2-polig) MCBs |
| DC-Verteilung |
max.3x 60 A (1-polig) MCBs |
| ANDERE SPEZIFIKATION |
| Effizienz |
> 96 % (Netzbetrieb), > 94 % (Wechselrichterbetrieb) |
> 92 % (Netzbetrieb), > 91 % (Wechselrichterbetrieb) |
| Betriebstemperatur |
-40 bis +55 °C (-40 bis +131 °F), Luftfeuchtigkeit 5-95 % RH nicht kondensierend |
| Lagertemperatur |
-40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0-99 % RH nicht kondensierend |
| Abmessungen [B x T x H] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 Zoll) |
|
| Gewicht |
9,9 kg |
|
