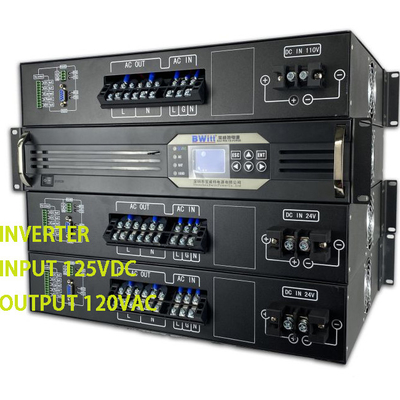

Die reinen Sinuswellen DT-1000 Serie Wechselrichter sind BWITT neue erweitern
Diese Serie ist ein professionelles Rackgehäuse mit einem
eine große Auswahl an Anwendungsmöglichkeiten.
Beschreibung:
Dieser Typ Rack Mount Inverter mit einer neuen Generation von Dual-Input-Inverter Lösung
Die Anwendungen sind für den Bereich der Kommunikationsanwendungen konzipiert, die für die hohe
Die Lösung ist mit 230 V Wechselstrom ausgestattet.
Versorgung und 24V Gleichspannung Eingang, der die Lücke zwischen der traditionellen UPS-Leistung füllt
Versorgung und gemeinsame reine Sinuswellenumrichterlösungen.
Es verwendet eine neuartige Designstruktur, die den Benutzern hilft, reine, stabile und langlebige AC
Leistung für kritische Belastungen und hat die gleiche hohe Zuverlässigkeit wie das Wechselstromsystem.
Die Konstruktionsmerkmale des speziellen Kommunikationsreinen Sinuswellenumrichter gewährleisten
die nahtlose Umwandlung zwischen Wechselstrom und Gleichstrom, fast keine Umwandlung
Verzögerung und Einbau des statischen Schalters.
Hauptmerkmale:
- Ich weiß.Standard 19 Rackmount2 RU Chassis;
- Ich weiß.Wirkliche Sinuswellenleistung (T.H.D. < 3%)".
- Ich weiß.Großes 128*64-Digital-Lcd-Display mit Dateninformationen,4 LED-Display funktioniert;
- Ich weiß.5 Routen Trockenkontakt für das System (Gleichstrom-Eingangsfehler, Wechselstrom-Eingangsfehler, Überlastung)
Informationen, Bypass-Informationen und Ausgangsfehler)".
- Ich weiß.RS232 und RS485 & optionales SNMP-Kommunikationsport".
- Ich weiß.Selbstbetriebstest, Weichstart, Autostart, während sich AC oder DC erholt.
- Ich weiß.Funktion des automatischen Schaltens: Gleichstrom zu Wechselstrom, Wechselstrom-Bypass, weniger als 5 ms;
- Ich weiß.Echtzeitüberwachung des Betriebszustands des Systems,Audible und visuelle Alarm;
- Ich weiß.Die historische Alarmmeldung wird aufgezeichnet und kann abgefragt werden.
- Ich weiß.Ein integrierter Spannungsregler stabilisiert die Wechselspannung.
- Ich weiß.Wartungs-Bypass / Gleichstrom verfügbar;
- Ich weiß.Schutz:Schutz gegen Kurzlast, Schutz gegen Überlastung, Schutz gegen Batterieüber/Unterspannung
Schutz vor Stromüberschreitung und Temperaturüberschreitung
Anwendung:
Alle geschäftskritischen Anwendungen und alle Arten von Wechselstrombelastungen.
Das Design ist modular und skalierbar mit Hot-Swappable
Invertermodule, die eine geringe durchschnittliche Reparaturzeit gewährleisten
Die Entwicklung der
die Bedürfnisse für zukünftige Erweiterungen.
Parameter:
| Modell |
BWT125/120-1 KVA
BWT125/120 bis 3 KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| Input |
| Batterie-Eingangsspannung |
125 Vdc |
| Spannungsbereich der Batterie |
100 bis 150 Vdc |
| Gleichstromstrom |
10A Max |
20A Max |
30A Max |
| Umgehungsspannung |
120VACNorm
66.6A Max.
|
| Umspannungsbereich |
100 bis 140 VAC
30A Max
50A max.
60Amax
|
| AC-Eingangsfrequenz |
60 Hz |
| Frequenzbereich |
43 bis 67 Hz |
| Zinssatz |
> 08 |
| Ausgabe |
| Produktionskapazität |
1000VA |
2000VA |
3000VA |
| Nennleistung |
800 W |
1600 W |
2400 W |
| Nennleistung Spannung |
120 VAC (Invertermodus) |
| Nennstrom |
6.67A |
13.3A |
20A |
| Ausgangsspannung |
120Vac ((Toleranz ±1,5% @Invertermodus) |
| Ausgangswirksamkeit |
≥ 85% (Invertermodus) |
| Ausgangsfrequenz |
60 Hz |
| Ausgangswelle |
Reine Sine |
| THD |
≤ 3% (Linienbelastung) |
| Wechselzeit (durch Übergang in den Invertermodus) |
≤ 5 ms (mit Last) |
| Schutzelement |
| AC unter Vol. Schaltschutz |
≤ 90Vac (Rückschlagspannung ≥ 10Vac) |
| AC über Volt. Schaltschutz |
≥ 140 AC |
| Überhitzung |
Ja (Automatischer Schalter) |
| BAT. unter Volumenschutzpunkt |
≤ 90 |
| Batterie Niederspannungsalarm |
90 ± 0.5 |
| Batterieüberspannungsschutzpunkt |
≥155VDC |
| Akkuüberspannungswiederherstellungspunkt |
≥ 145 VDC |
|
Kühlung
|
2*Fans
4*Ventilatoren
|
2*Fans |
4*Ventilatoren |
| Temp.Control@ Innentemperatur>45°C & Geschwindigkeit Gemäß der Ausgangsleistung Kapazität@ Ausgangsleistung >50% |
| OUTPUT Überstromschutz |
| Überlastkapazität |
Arbeiten Sie weiter @ Überlast 110% |
| Überlastkapazität |
Weiterarbeiten 60er@ Überlastung110% bis 130% |
| Überlastkapazität |
Arbeiten Sie weiter.@Überlast > 150% |
| Übertemperaturschutz |
- Ja, das ist es. |
| Kurzschlussschutz |
Ja (Nicht unter AC Connect testen) |
| Schutz der Rückverbindung |
- Ja, das ist es. |
| OVP der Ausgabe |
≥144VAC (Invertermodus) |
| Ausgangs-Niederspannungsalarm |
≤ 88VAC (Invertermodus) |
| Sicherheit und EMV |
| Dielektrische Festigkeit ((AC-Chassis) |
3500Vdc/10mA/1min.Kein Flashover, kein Ausfall, kein Bogen (nur AC-Eingabepriorität) |
| Dielektrische Festigkeit ((DC-Chassis) |
750Vdc/10mA/1min. Kein Blitz, kein Ausfall.
|
| LVD |
Einheitliche Prüfungen |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 und IEC 61000-6-4 |
|
ROHS
|
Einheitliche Vorschriften für die Verarbeitung von Schadstoffen
|
| Leistung der Umweltprüfung |
| Umgebungstemperatur. |
-20 bis +50°C |
| Hochtemperaturbetrieb |
50±2°C (Nennlast 24 Stunden) |
| Niedertemperaturbetrieb |
-20 ± 2 °C (Nennlast 24 Stunden) |
| Speicherung bei hoher Temperatur |
80 ± 2 °C, 24 Stunden |
| Lagerung bei niedrigen Temperaturen |
-40 ± 2 °C, 24 Stunden |
| Luftfeuchtigkeit |
0~90%, keine Feuchtigkeitskondensation |
| Betriebshöhe (m) |
Höhenstand Vollleistung unter 2000 m. >2000 m Rating -2% / 100 m, maximale Höhe 5000 m |
| Kommunikation |
| Rs 232 & Rs 485 |
- Ja, das ist es. |
| SNMP |
Zusätzlich |
| Trockener Kontakt |
Gruppe 5 |
| LCD-Bildschirm |
|
LCD-Status
|
Eingangs- und Ausgangsspannung, Frequenz, Ausgangsstrom, Temperatur, Lastrate, LOGO usw.
|
|
Status des Inverters
|
Normaler Hauptstrom, normaler Wechselrichter, Batterie Unterspannung und Ausgangsüberlastung usw.
|
| Messen |
| Größe W*D*H(mm) |
482*347*88 mm |
482*430*88 mm |
| Gewicht |
11.5 Kilo |
15 kg |
