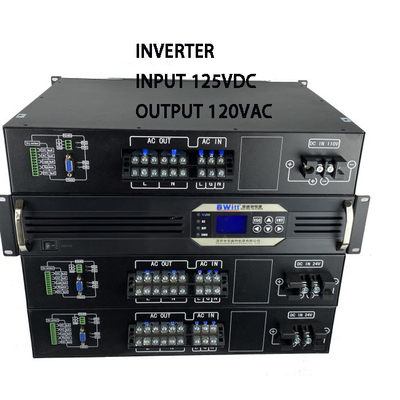

Die reinen Sinuswellen-Wechselrichter der DT-1000-Serie sind eine neue Erweiterung von BWITT
Wechselrichter anpassen. Bei dieser Serie handelt es sich um ein professionelles 19-Zoll-Rackgehäuse mit einem
Große Auswahl an Optionen für jede Anwendung.
Beschreibung:
Dieser Wechselrichtertyp für die Rackmontage verfügt über eine neue Generation von Wechselrichterlösungen mit zwei Eingängen
Entwickelt für den Bereich der Kommunikationsanwendungen, der für den Hochbereich geeignet ist
Zuverlässigkeit des Kommunikationssystems. Die Lösung ist mit 230V Wechselstrom ausgestattet
Stromversorgung und 24-V-Gleichstromeingang, der die Lücke zwischen der herkömmlichen USV-Stromversorgung schließt
Versorgung und gemeinsame reine Sinuswellen-Wechselrichterlösungen.
Es nutzt eine neuartige Designstruktur, die Benutzern hilft, eine reine, stabile und langlebige Klimaanlage bereitzustellen
Stromversorgung für kritische Lasten und verfügt über die gleiche hohe Zuverlässigkeit wie das AC-Stromversorgungssystem.
Die Designmerkmale des reinen Sinus-Wechselrichters für die Kommunikation sorgen dafür
die nahtlose Umwandlung zwischen der AC- und DC-Stromversorgung, fast keine Umwandlung
Verzögerung und Einbau des statischen Schalters.
Hauptmerkmale:
Standardmäßiges 19-Zoll-Rack-Montagegehäuse mit 2 HE;
Echter Sinuswellenausgang (THD < 3 %)；
Große 128*64 digitale LCD-Anzeige mit Dateninformationen, 4 LED-Anzeigen funktionieren;
5 Routen Trockenkontakt für das System (DC-Eingangsfehler, AC-Eingangsfehler, Überlastung).
Informationen, Bypass-Informationen und Ausgangsfehler)；
RS232 und RS485 & optionaler SNMP-Kommunikationsanschluss；
Selbsttest beim Einschalten, sanfter Ausgangsstart, automatischer Neustart, während Wechsel- oder Gleichstrom wiederhergestellt wird;
Automatische Umschaltfunktion: DC zu AC, AC-Bypass, weniger als 5 ms;
Echtzeitüberwachung des Systembetriebsstatus, akustischer und visueller Alarm;
Zeichnen Sie die historische Alarmmeldung auf und können Sie sie abfragen.
Eingebauter Spannungsregler stabilisiert Wechselspannung;
Wartungsbypass /DC verfügbar;
Schutz: Kurzschlussschutz, Überlastschutz, Batterie-Über-/Unterspannung
Schutz, Überstrom, Übertemperatur;
Anwendung:
Alle geschäftskritischen Anwendungen und alle Arten von Wechselstromlasten.
Das Design ist modular und skalierbar und Hot-Swap-fähig
Wechselrichtermodule, die eine kurze mittlere Reparaturzeit gewährleisten
Reduzierung der Servicekosten und wird den Veränderungen gerecht
Bedürfnisse für zukünftige Erweiterungen.
Parameter:
| Modell |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| EINGANG |
| Batterieeingangsspannung |
125 VDC |
| Batteriespannungsbereich |
100–150 VDC |
| DC-Eingangsstrom |
10A max |
20A max |
30A max |
| Bypass-Eingangsspannung |
120VACNorm
66,6 A max
|
| Bypass-Spannungsbereich |
100-140VAC
30A max
50A max
60AMax
|
| AC-Eingangsfrequenz |
60Hz |
| Frequenzbereich |
43~67Hz |
| PF |
>0,8 |
| AUSGABE |
| Ausgabekapazität |
1000VA |
2000VA |
3000VA |
| Nennleistungskapazität |
800W |
1600W |
2400W |
| Nennausgangsspannung |
120 VAC (Wechselrichtermodus) – |
| Nennausgangsstrom |
6,67A |
13,3A |
20A |
| Ausgangsspannungsbereich |
120 VAC (Toleranz ±1,5 % im Wechselrichtermodus) |
| Output-Effizienz |
≥85 % (Wechselrichtermodus) |
| Ausgangsfrequenz |
60Hz |
| Ausgangswelle |
Reiner Sinus |
| THD |
≤3 % (Leitungslast) |
| Umschaltzeit (Bypass zum Wechselrichtermodus) |
≤5ms (mit Last) |
| SCHUTZFUNKTION |
| AC Under Vol. Schalterschutz |
≤90Vac (Spielspannung≥10Vac) |
| Wechselstrom über Volt. Schalterschutz |
≥140 AC |
| Übertemperatur |
Ja (Automatische Umschaltung) |
| SCHLÄGER. unter Bd. Schutzpunkt |
≤90 |
| Batterie-Unterspannungsalarm |
90 ± 0,5 |
| Batterieüberspannungsschutzpunkt |
≥155 VDC |
| Wiederherstellungspunkt für Batterieüberspannung |
≥145 VDC |
|
Kühlung
|
2 * Lüfter
4 * Ventilatoren
|
2 * Lüfter |
4 * Ventilatoren |
| Temperaturregelung bei Innentemperatur > 45 °C und Geschwindigkeit je nach Ausgangsleistung bei Ausgangsleistung > 50 % |
| AUSGANG ÜBERSTROMSCHUTZ |
| Überlastkapazität |
Bei Überlastung 110 % weiterarbeiten |
| Überlastkapazität |
Arbeiten Sie weiter in den 60ern@ Überlastung110 % ~ 130 % |
| Überlastkapazität |
Arbeiten Sie weiterhin 10 Sek. weiter@Überlast >150 % |
| Übertemp. Schutz |
Ja |
| Kurzschlussschutz |
Ja (Nicht unter AC Connect testen) |
| Verpolungsschutz |
Ja |
| Ausgangs-OVP |
≥144VAC (Wechselrichtermodus) |
| Unterspannungsalarm ausgeben |
≤88VAC (Invertermodus) |
| SICHERHEIT UND EMV |
| Spannungsfestigkeit (AC-Chassis) |
3500 VDC/10 mA//1 Minute. Kein Überschlag, kein Durchschlag, kein Lichtbogen (nur AC-Eingangspriorität) |
| Spannungsfestigkeit (DC-Chassis) |
750 V DC/10 mA/1 Min. Kein Überschlag, kein Ausfall
|
| LVD |
EN 60950-1 |
| EMV/EM I |
EN 61000-6-3; EN 61000-6-1; IEC 61000-6-2 und IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| LEISTUNG DES UMGEBUNGSTESTS |
| Umgebungstemp. |
-20~ +50℃ |
| Hochtemperaturbetrieb |
50 ± 2 ℃ (Nennlast 24 Stunden) |
| Betrieb bei niedrigen Temperaturen |
-20 ± 2 ℃ (Nennlast 24 Stunden) |
| Hochtemperaturlagerung |
80 ± 2 ℃, 24 Stunden |
| Lagerung bei niedriger Temperatur |
-40 ± 2 ℃, 24 Stunden |
| Luftfeuchtigkeit |
0~90 %, keine Feuchtigkeitskondensation |
| Betriebshöhe (m) |
Höhe Volle Leistung unter 2000 m. >2000 m Leistungsreduzierung -2 % / 100 m, maximale Höhe 5000 m |
| KOMMUNIKATION |
| 232 Rupien und 485 Rupien |
Ja |
| SNMP |
Optional |
| Trockener Kontakt |
5 Gruppe |
| LCD-ANZEIGE |
|
LCD-Status
|
Eingangs- und Ausgangsspannung, Frequenz, Ausgangsstrom, Temperatur, Lastrate, LOGO usw.
|
|
Wechselrichterstatus
|
Normales Netz, normaler Wechselrichter, Batterieunterspannung und Ausgangsüberlastung usw.
|
| MESSUNG |
| Größe B*T*H(mm) |
482*347*88mm |
482*430*88mm |
| Gewicht |
11,5 kg |
15 kg |
