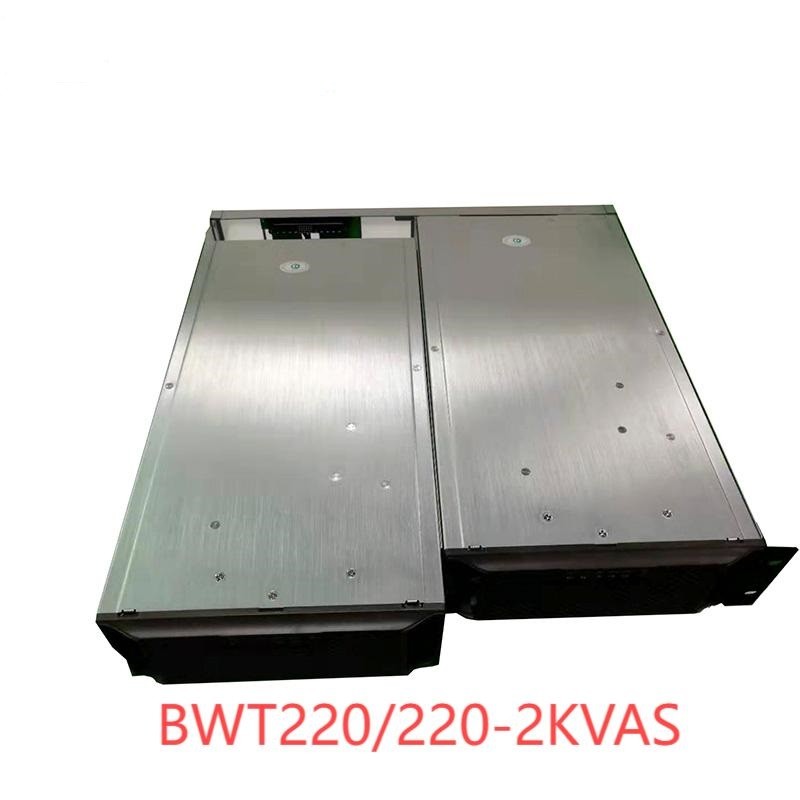

Der BWT1500-Serien-Inverter mit 220 Vdc & 220 Vdc modularer Parallelschaltung ist ein Inversionsgerät, das 220 V DC/220 Vdc-Strom, der von einer Kommunikations-DC-Stromversorgung geliefert wird, in 220 V/50 Hz sinusförmigen Wechselstrom umwandelt. Durch die Umwandlung des eingehenden DC-Stroms bietet der reine Sinuswellen-Inverter den Benutzern eine stabile und unverzerrte Wechselstromversorgung. Im Falle eines Stromausfalls in Geschäftsräumen bietet er wichtigen Geräten die Stromversorgung mit flexibler Ausgangsspannung und -frequenz.
Funktion
Digitale Steuerung: Er verwendet 32-Bit-DSP-Volldigital- und Hochfrequenz-SPWM-Technologie mit starker Störfestigkeit, schneller Berechnungsgeschwindigkeit, hoher Intelligenz, präziser Steuergenauigkeit und reinem Ausgangswellenform.

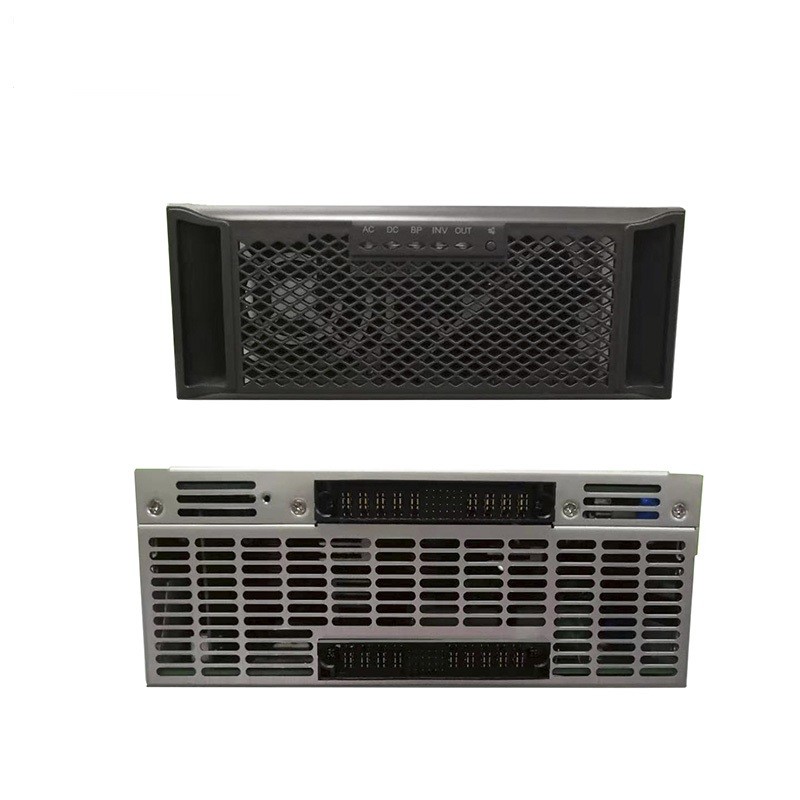

N+1 paralleles redundantes Design: Es kann ein N+1 paralleles redundantes Stromversorgungssystem bilden. Die Module sichern sich gegenseitig ab, mit hoher Zuverlässigkeit und flexibler Konfiguration. Große 128*64 digitale LCD-Anzeige von Dateninformationen, 4 LED-Anzeigen arbeiten;
Keine Master-Slave-Paralleltechnologie: Der Betrieb und die Parallelschaltung jedes Moduls werden unabhängig vom eingebauten DSP gesteuert, kein einzelner Fehlerpunkt, unabhängiger Fluss zwischen den Modulen.
Mit Hot-Plugging: Keine Parametereinstellung und kein Betrieb erforderlich, Plug-and-Play, das Modul wechselt automatisch in den Normalbetrieb, Wartung und Austausch sind einfach und schnell.
Modul eingebauter Bypass: Benutzer können Inverter-Priorität oder Bypass-Priorität wählen.
Überwachungsmanagement: Anzeigetafel, Fehler-Ton- und Lichtalarm, RS485-Kommunikationsschnittstelle und Fehler-Trockenkontakt.
Schutzfunktion: Es verfügt über die Funktionen Eingangsüberspannung, Ausgangsüberspannung, Übertemperatur, Kurzschluss usw.

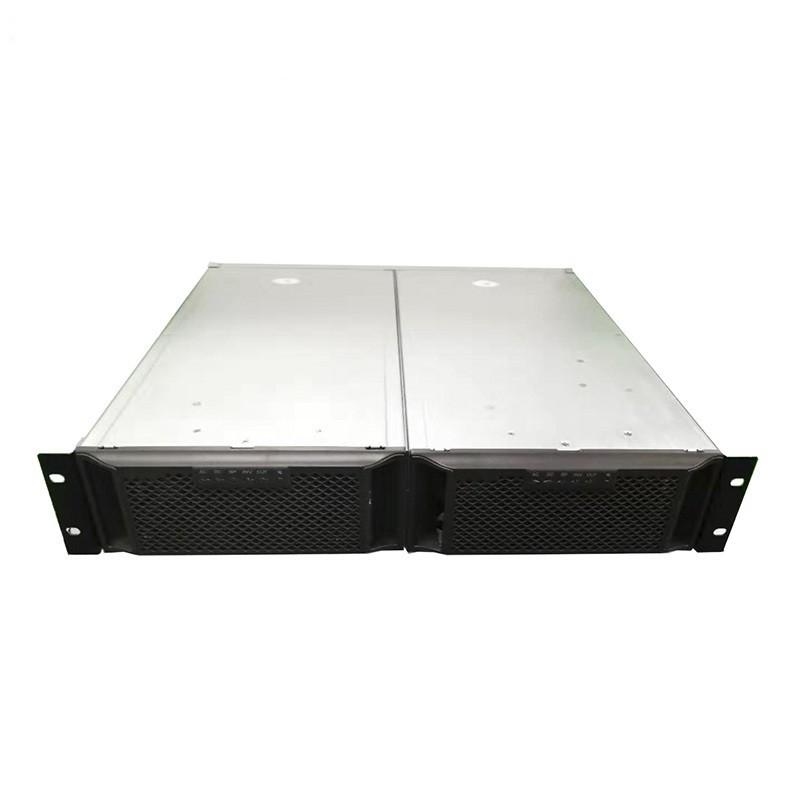

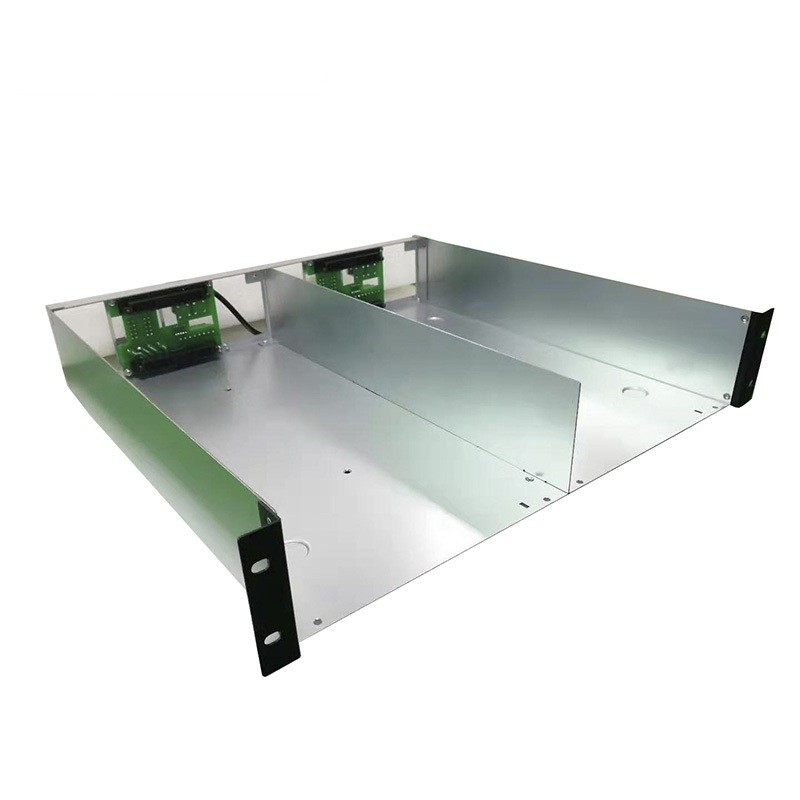

Hohe Leistungsdichte: 1/2 19〞-Breitendesign, das Volumen beträgt nur die halbe Breite des herkömmlichen Inverters, wodurch Platz gespart und die Parallelschaltung erleichtert wird.
Spezifikation
| Technische Daten |
| Modell |
BWT220/220-2KVAS |
| EINGANG |
| DC-Eingangsspannung |
220Vdc |
| DC-Eingangsstrom |
9.1Max |
| DC-Eingangsspannungsbereich |
190-270V |
| RückfüllungNOise-Strom |
≤10% |
| PF |
0.8 |
| AC BY-PASS EINGANG |
| Eingangsspannungsbereich |
270V-190V(±10Vac) |
| Nenn-Eingangsstrom |
9.1A |
| Umschaltzeit |
<12ms |
| AUSGANG |
| Ausgangsleistung |
2000VA |
| Nenn-Ausgangsleistung |
1600W |
| Nenn-Ausgangsspannung |
220VAC |
| Nenn-Ausgangsstrom |
7.3A |
| Ausgangsspannungsbereich |
220Vac(Toleranz ±1.5% ) |
| Ausgangswirkungsgrad |
≥85% |
| Ausgangsfrequenz |
50Hz |
| Frequenzbereich |
43~67Hz |
| Ausgangswelle |
Reine Sinuswelle |
| THD |
≤3% (Leitungslast) |
| Umschaltzeit (Bypass zum Inverter-Modus) |
≤12ms (Mit Last) |
| Ausgangsfrequenzbereich |
50±0.1% oder 60±0.1% |
| DynamischResponseTime |
5%(Last 0←→100%) |
| PF |
0.8 |
| Ausgangsüberstromschutz |
| Überlastfähigkeit |
Weiterbetrieb 10min @105% |
| Überlastfähigkeit |
Weiterbetrieb 1min @ 125% |
| Übertemperaturschutz |
Ja |
| Kurzschlussschutz |
Ja (Nicht unter AC-Anschluss testen) |
| Verpolungsschutz |
Ja |
| UMGEBUNGSTESTLEISTUNG |
| Umgebungstemperatur |
-20~ +50℃ |
| Hochtemperaturbetrieb |
50±2℃ (Nennlast 24H) |
| Tieftemperaturbetrieb |
-20±2℃ (Nennlast 24H) |
| Hochtemperaturlagerung |
80±2 ℃,24H |
| Tieftemperaturlagerung |
-40±2℃,24H |
| Feuchtigkeit |
0~90%,Keine Feuchtigkeitskondensation |
| Betriebshöhe (m) |
Höhe Volle Leistung bis zu 2000m. Derating -2% / 100m, max. Höhe 5000m |
| PARALLELMODUS |
| Max. Parallelmengen |
8 Einheiten |
