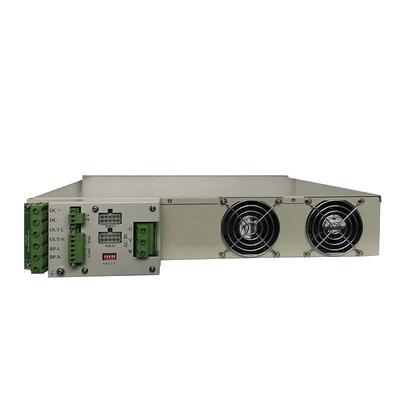

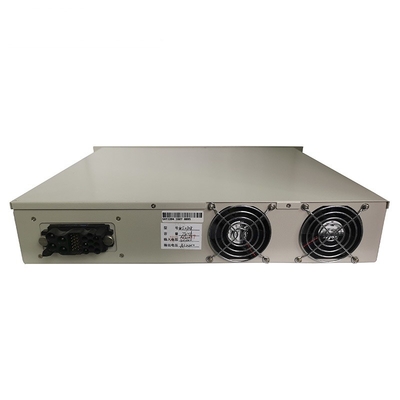

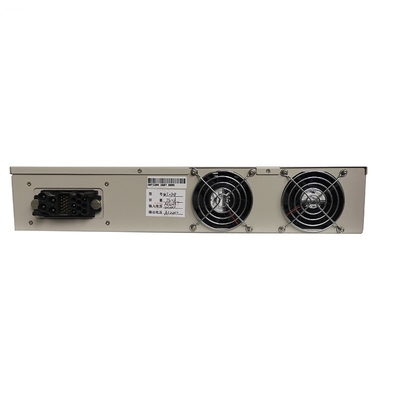

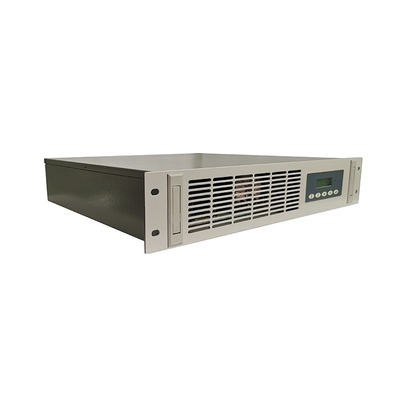

BWT-DT2000 Parallel-Wechselrichter, speziell entwickelt für Zuverlässigkeit, Kosteneffizienz und hohe Sicherheit in der Stromversorgung. Er verwendet eine vollständige (elektrische) Isolationstechnologie, um Gleichstrom in hochwertigen, reinen sinusförmigen Wechselstrom (AC) umzuwandeln. Rackmontage, einfache Installation im Schrank.
Er bietet die Vorteile einer einfachen Bedienung, geringer Geräuschentwicklung, keiner Umweltbelastung, Echtzeit-Datenerfassung und Fernkommunikation und bietet den Benutzern des Systems Komfort bei der Implementierung von Netzwerkmanagement und Fernüberwachung. Der Wechselrichter eignet sich nicht nur für den Bereich Strom und Kommunikation, sondern auch für andere Bereiche, in denen eine hochwertige Stromversorgung erforderlich ist.
Funktion
Die Parallel-Wechselrichter der BWT-DT2000-Serie sind intelligente Wechselrichter. Die 32-Bit-DSP-Digitalsteuerungstechnologie ermöglicht eine einfache, zuverlässige und schnelle Steuerung der Leitung, um auf Veränderungen der äußeren Umgebung zu reagieren.
Die Parallel-Wechselrichter der BWT-DT2000-Serie verwenden die SPWM-Pulsweitenmodulationstechnologie und geben eine reine Sinuswelle mit stabiler Frequenz, stabiler Spannung, Rauschfilterung und geringer Verzerrung aus.
Die Parallel-Wechselrichter der BWT-DT2000-Serie verfügen über eine hohe Tragfähigkeit und einen eingebauten Bypass-Schalter, der die Kontinuität und Zuverlässigkeit der Stromversorgung für Wechselrichter verbessert.
Die Parallel-Wechselrichter der BWT-DT2000-Serie verwenden eine fortschrittliche Rückeinspeisungs-Rauschunterdrückungstechnologie am DC-Eingang und stören keine anderen Kommunikationsgeräte, die sich die DC-Stromversorgung teilen. Der AC-Eingang verwendet mehrfache Filterung, um die Störungen des öffentlichen Stromnetzes zu eliminieren und die Anforderungen der Haupt-AC-Stromversorgung im Anwendungssystem zu erfüllen.
Die Parallel-Wechselrichter der BWT-DT2000-Serie können flexibel auf AC-Hauptversorgung und DC-Hauptversorgung eingestellt werden (über die LCD-Bildschirmeinstellung vor Ort).
Die Parallel-Wechselrichter der BWT-DT2000-Serie geben bei Ausfall einen Summeralarm aus, der über die Stummschaltungstaste deaktiviert werden kann.
Das Design der Parallel-Wechselrichter der BWT-DT2000-Serie ist perfekt und ermöglicht das Abschalten des DC-Eingangs im Startzustand, die automatische Umschaltung auf den Strom-Bypass, ohne die Last der Stromversorgung zu beeinträchtigen, was die Wartung und den Austausch der Batterie erleichtert.
Kommunikationsmodus RS485, MODBUS-Protokoll.
Spezifikation
| Produktform |
Nennleistung |
1KVA |
2KVA |
3KVA |
5KVA |
6KVA |
| Abmessungen(Breite×Höhe×Tiefe)(mm) |
19"2U |
19"2U |
| 490×88×385 |
490×88×392 |
| Eingangsparameter |
DC-Eingangsspannung |
110VDC |
| AC-Eingangsstrom |
4,55A |
9,1A |
13,6A |
22,7A |
27,3A |
| DC-Eingangsbereich |
92～142VDC |
| Bypass-Eingangsbereich |
176～264VAC |
| Bypass-Umschaltzeit |
Elektronischer Typ＜5ms(extern)
Mechanischer Typ＜20ms
|
| AC-Ausgang |
Nennausgangsspannung |
220VAC |
| Nennausgangsfrequenz |
50Hz |
| Lastregelung |
＜1% |
| Frequenzgenauigkeit |
＜0,1% |
| Spitzenfaktor |
3:1 |
| Wellenformverzerrung |
Widerstandsvolle Last＜3%,nichtlineare Volllast＜5% |
| Dynamisches Verhalten |
Spannungstransientenbereich＜3%,Transientenansprechzeit ≤60ms(Last von 0 bis 100) |
| Parallele Ungleichmäßigkeit des Stromflusses |
＜3% des Nennstroms RMS |
| Überlastfähigkeit |
Laststrom＜105%, Dauerbetrieb
Laststrom 105～125%, Dauerbetrieb 10min Abschaltung
Laststrom 125～150%,Dauerbetrieb nach 1min Abschaltung
Laststrom＞150%,nach 20ms Abschaltung
|
| Schutzfunktion |
Eingangsverbindungsschutz, Eingangsunterspannungs- und Überspannungsschutz, Ausgangsüberlastschutz, Ausgangskurzschlussschutz, Übertemperaturschutz |
| Kommunikation |
Kommunikationsschnittstelle |
RS485 |
| Arbeitsumgebung |
Isolationsfestigkeit |
2KVac,1min |
| Geräusch (1 m) |
＜45dB |
| Betriebsumgebungstemperatur |
－10～50℃ |
| Transport- und Lagertemperatur |
－40～70℃ |
| Relative Luftfeuchtigkeit |
0～90%, keine Kondensation |
| Relative Höhe (M) |
≤3000m,1500～3000m, 1% Leistungsreduzierung für jede 100 m Erhöhung |
