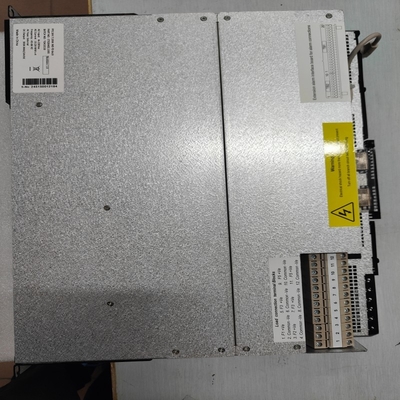

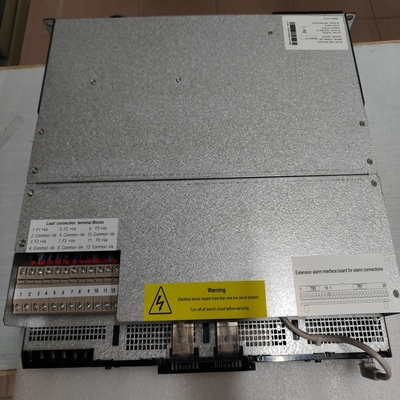

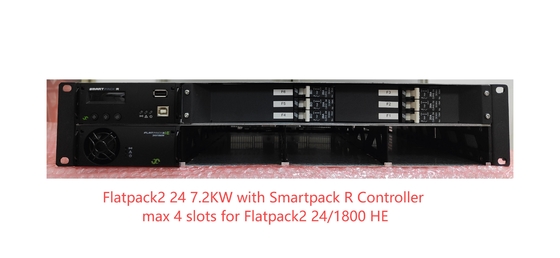

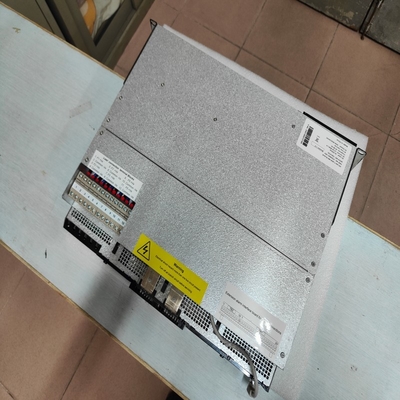

| Modell |
24/1800 HE |
| Teilnummer |
241115.205 |
| Eingabedaten |
| Spannung (nominal) |
185 - 275 VKlimatisierung/ 185 - 300 VDC |
| Spannung (Range) |
85 - 300 VKlimatisierung/ 85 - 300 VDC |
| Häufigkeit |
45 - 66 Hz, 15-18,5 Hz1) / 0 Hz |
| Strom (maximal) @ Nenn-Eingang, volle Last |
11.25 ADC |
| Leistungsfaktor |
0.99 (@ 50-100% Belastung) |
| THD (@ 230 V)Klimatisierung) |
< 4 % (@ Volllast) |
| Schutz |
Sicherung in beiden Leitungen, Varistor zum vorübergehenden Schutz, Abschaltung bei VInist außerhalb der Reichweite |
| Ausgangsdaten |
| Spannung (Standard) |
26.75 VDC |
| Spannung (einstellbarer Bereich) |
210,75 - 28,8 VDC |
| Maximale Leistung, Nennleistung |
1800 W |
| Maximale Leistung, abgeschwächt @VIn= 85 VDC |
750 Watt |
| Maximalstrom, @VAußen≤ 24 VDC |
75 A |
| Wartezeit, Standardspannung und Last von 1000 W |
20 ms, VAußen> 21 VDC |
| Aktuelle gemeinsame Nutzung |
± 5% des maximalen Stroms von 10 bis 100% Last |
| Regulierung der statischen Spannung (10-100% Belastung) |
±0,5% von 10 - 100% Belastung und Leistung, die nicht durch Photovoltaikplatten begrenzt ist |
| Dynamische Spannungsregelung |
± 5,0% bei 10-90% oder 90-10% Lastveränderung, Einstellzeit < 50 ms |
| Ripple |
< 250 mVPP, Bandbreite 30 MHz |
| Psophometrisches Rauschen |
< 2 mVRMS |
| Schutz |
Überspannungsabschaltung, Kurzschlusssicherung, hohe Temperatur, heiße Steckdose, Einschlagstrombegrenzung |
| Andere Spezifikation |
| Höchstwirksamkeit |
95 % |
| Isolation |
3 kVKlimatisierungEin- und Ausgang, 1,5 kVKlimatisierungEintrittserd, 0,5 kVDCAusgangs-Erde |
| Alarme (rote LED) |
Niedrigspannungsschaltung, Niedrig- und Hochtemperaturschaltung, Gerüstfehler, Überspannungsschließung bei Ausgang, Lüfterfehler, Niederspannungswarn, CAN-Busfehler |
| Warnungen (gelbe LED) |
Richter im Leistungsschutzmodus, Fernbatterie-Strombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (grüne LED) |
Eingang und Ausgang OK |
| MTBF (Telcordia SR-332 Ausgabe I Methode III Buchstabe a)) |
> 300 000 (@ TUmgebung: 25 °C) |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) |
- 40 - 75 ° C [-40 - 167 ° F ] |
| Maximale Ausgangsleistung über temp / to |
45°C [+113°F] / 1200W |
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Konstruktionsnormen |
| Elektrische Sicherheit |
Die Anforderungen an die Qualität der Prüfungen sind wie folgt zu erfüllen:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMV |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010
IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Teil 15:2008
|
|
Umwelt
|
ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3) 2011/65/EU (RoHS) und 2012/19/EU (WEEE)
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
| 1) Maximale Leistung auf 1000 W @ 230 Vac & 16 2/3 Hz Eingang |
