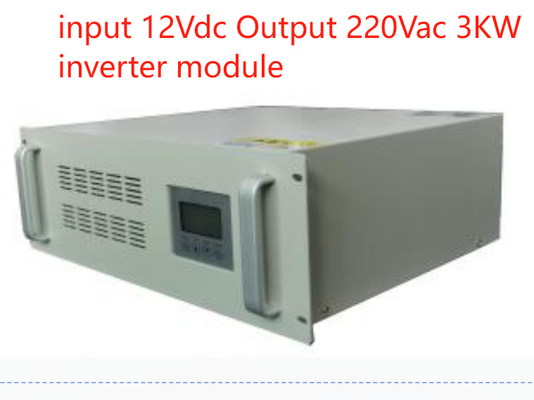

Die ST-3KW-Serie ist ein neuer erweiterbarer und anpassbarer reiner Sinuswellenumrichter.
speziell für 19-Zoll-Rack-Anwendungen im Kommunikationsbereich entwickelt.

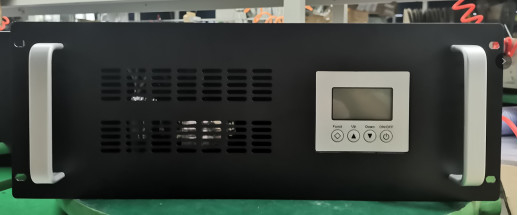

Das Gerät ist in einem 4RU 19-Zoll-Rack-Chassis untergebracht und verfügt über eine neue Generation von Dual-Input-Lösungen mit 220 V Wechselstrom
und 12V Gleichstrom-Eingänge.
Dies füllt die Lücke zwischen herkömmlichen UPS-Stromversorgungen und gewöhnlichen reinen Sinuswellenumrichter,
die Bereitstellung einer sehr zuverlässigen Stromquelle für kritische Kommunikationslasten.
Ausgestattet mit einer Doppel-CPU-Intelligenten Steuerungstechnologie, bietet es eine hervorragende Leistung.
Der Wechselrichter verfügt über mehrere Betriebsarten wie Netzmodus, Energiesparmodus und
Die Batterie verfügt über einen RS232-Kommunikationsanschluss.
für eine einfache Verbindung zu Überwachungssystemen. Das LCD-Display zeigt Echtzeitparameter der Geräte an
und Betriebsstatus klar.
Das Gerät verfügt über eine Reihe von Schutzelementen, darunter Kurzlastschutz, Überlastschutz,
Batterieüber/unterspannungsschutz, Überstromschutz und Übertemperaturschutz.
Die reine Sinuswellenleistung (T.H.D < 3%) sorgt für eine hohe
eine stabile und hochwertige Wechselstromversorgung und eine nahtlose Umwandlung zwischen Wechselstrom- und Gleichstromquellen,
mit einer Schaltzeit von weniger als 6 ms durch einen eingebauten statischen Schalter erreicht wird.
Hauptmerkmale:
Standard 19 Rackmount 4RU Chassis;
Wirkliche Sinuswellenleistung (T.H.D. < 3%);
¢ Parameter der LCD-Anzeige in Echtzeit, Betriebszustand
auf einen Blick klar;
- Intelligente Steuerung mit doppelter CPU, hervorragende Leistung;
The grid mode/energy-saving mode/battery mode could be set, application flexible;

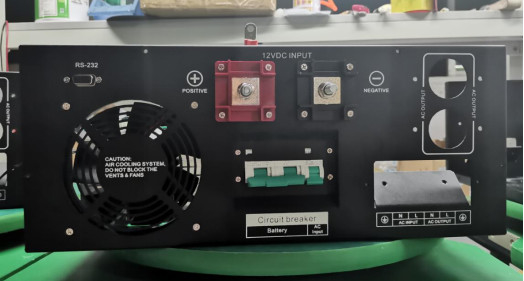

¢ RS232-Kommunikationsanschluss
Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
¢ Funktion des automatischen Schaltens: Gleichstrom auf Wechselstrom, Wechselstrom-Bypass, weniger als 6 ms;
¢ Echtzeitüberwachung des Betriebszustands des Systems,
¢ Aufzeichnung der historischen Alarmmeldung und Abfrage;
- Ein integrierter Spannungsregler stabilisiert die Wechselspannung
Wartungs-Bypass / Gleichstrom verfügbar;
Schutz: Kurzlastschutz, Überlastschutz, Batterieüber/Unterspannung
Parameter:
| Technische Daten |
| Modell |
Die in Absatz 1 genannte Angabe wird nicht geändert.000 W |
| Input |
| AC-Eingangsspannung |
170 bis 270 VAC (220 V)- Das ist normal.) |
| Wechselstromschalter |
13.63A MCB |
| Batterie-Eingangsspannung |
12Vdc |
| Spannungsbereich der Batterie |
10-15Vdc |
| Akku-Eingabe-Schalter |
250@MCB |
| Kühlung |
Kraftkühlung |
| Gleichstromstrom |
300A Max |
| Ausgangsfrequenz |
50 Hz ± 0,1% |
| Ausgabe |
| Nennleistung |
3000 W |
| Nennleistung Spannung |
220VAC (Wechselrichtermodus) |
| Nennstrom |
13.63A |
| Ausgangsspannung |
220Vac ((Toleranz ± 5% @Invertermodus) |
| AC-Ausgangssteckdose |
NEMA L5-30R*2 |
| Ausgangswirksamkeit |
85 bis 90% (Invertermodus) |
| Ausgangsfrequenz |
50 Hz |
| Frequenzbereich |
47 ~ 53 Hz |
| Ausgangswelle |
Reine Sinuswelle |
| THD |
≤ 3% (Linienbelastung) |
| Wechselzeit (durch Übergang in den Invertermodus) |
≤ 6 ms (mit Belastung) |
| Schutzelement |
| AC unter Spannungsschalterschutz |
≤ 170Vac (Rückschlagspannung ≥ 10Vac) |
| AC über Spannung Schalter Schutz |
≥ 280 AC |
| Überhitzung |
Ja (Automatischer Schalter) |
| Batterie unter Spannungsschutzpunkt |
≤ 85 |
| Batterie Niederspannungsalarm |
120,6 ± 0.5 |
| OAusgabe Überstromschutz |
| Überlastkapazität |
Weiterarbeiten 30s @ Überlastung 110% ~ 120% |
| Überlastkapazität |
300 ms @ Überlastung 160% |
| Übertemperaturschutz |
- Ja, das ist es. |
| Kurzschlussschutz |
Ja (Nicht unter AC Connect testen) |
| Schutz der Rückverbindung |
- Ja, das ist es. |
| OVP der Ausgabe |
≥ 140 VAC (Invertermodus) |
| Ausgangs-Niederspannungsalarm |
≤ 85 VAC (Invertermodus) |
| Sicherheit und EMV |
| Dielektrische Festigkeit ((AC-Chassis) |
3500Vdc/10mA/1min.Kein Flashover, kein Ausfall, kein Bogen (nur AC-Eingabepriorität) |
| Dielektrische Festigkeit ((DC-Chassis) |
750Vdc/10mA/1min. Kein Blitz, kein Ausfall.
|
| LVD |
Einheitliche Prüfungen |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 und IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Leistung der Umweltprüfung |
| Umgebungstemperatur. |
0~ +40°C |
| Hochtemperaturbetrieb |
40±2°C (Nennlast 24 Stunden) |
| Niedertemperaturbetrieb |
0 ± 2°C (Nennlast 24 Stunden) |
| Speicherung bei hoher Temperatur |
50 ± 2 °C, 24 Stunden |
| Lagerung bei niedrigen Temperaturen |
-150 ± 2 °C, 24 Stunden |
| Luftfeuchtigkeit |
0~90%, keine Feuchtigkeitskondensation |
| Betriebshöhe (m) |
Höhenstand Vollleistung bis 2000 m.Rating -2% / 100 m, maximale Höhe 5000 m |
| Kommunikation |
| 232 Rs. |
- Ja, das ist es. |
| LCD-Bildschirm |
|
LCD-Status
|
Eingangs- und Ausgangsspannung, Frequenz, Ausgangsstrom, Zeit, Lastrate usw.
|
|
Status des Inverters
|
Normaler Hauptanschluss, normaler Wechselrichter, Batterie Unterspannung und Ausgangsüberlastung usw.
|
| Messen |
| Größe W*D*H(mm) |
484*452*176 mm |
(Maßgeschneidert, Farben können grau oder schwarz sein)
