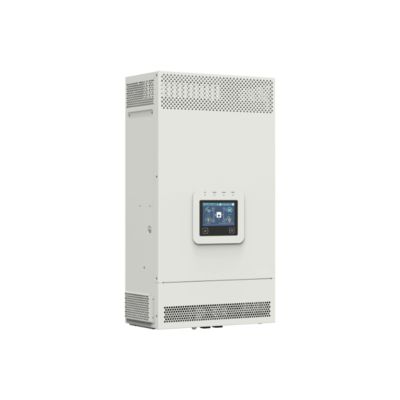

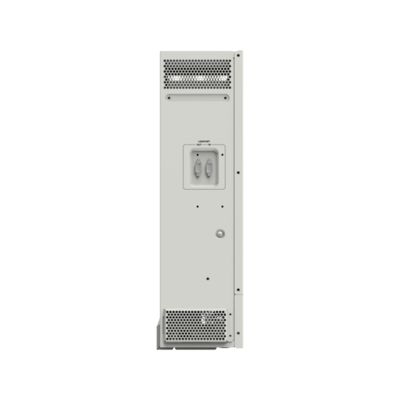

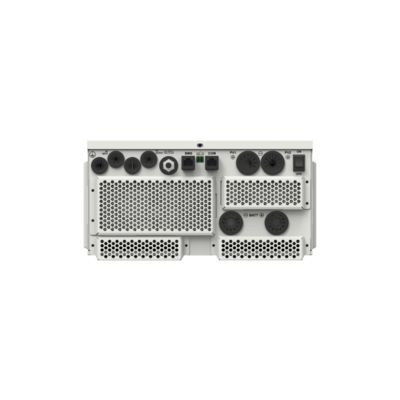

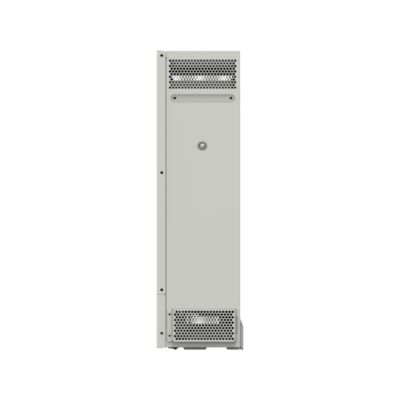

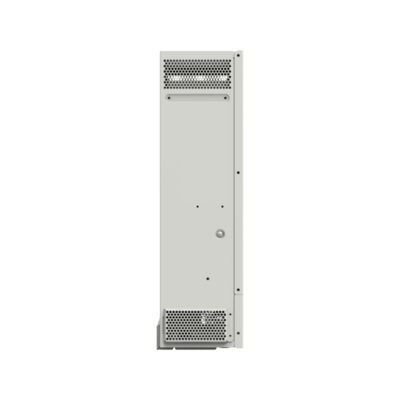

Inverter/Ladegerät der KP-Serie: Leistung von 3500-5500 W für vielseitige, zuverlässige Off-Grid- und Backup-Anwendungen

Modell

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

Netzeingang

Netz-Eingangsspannung

176 VAC bis 264 VAC (Standard)
90 VAC bis 285 VAC (konfigurierbar)

Netz-Eingangsfrequenz

45 Hz bis 65 Hz

Maximaler Netz-Ladestrom

60 A

100 A

Schaltzeit

Schaltzeit – Wechselrichter zu Netz: 10 ms
Schaltzeit – Netz zu Wechselrichter (wenn die Lastleistung höher als 100 W ist): 20 ms

Wechselrichter-Ausgang

Nennleistung Wechselrichter (@30°C)

3500 W

5500 W

3-Sekunden-Transienten-Stoßausgangsleistung

7000 W

8500 W

Wechselrichter-Ausgangsspannung

220/230 VAC ±3%

Wechselrichter-Frequenz

50/60 Hz ±0,2%

Ausgangsspannungsform

Reine Sinuswelle

Leistungsfaktor der Last

0,2–1 (VA ≤ Nennleistung)

THDu (Gesamtverzerrung der Harmonischen Spannung)

≤3 % (48 V ohmsche Last)

Maximale Lastwirkungsgrad

92 %

Maximaler Wechselrichter-Wirkungsgrad

94 %

Parallelfunktion

Ja, 12 Einheiten standardmäßig, maximal 16 Einheiten

NEIN

Ja, 12 Einheiten standardmäßig, maximal 16 Einheiten

NEIN

Ja, 12 Einheiten standardmäßig, maximal 16 Einheiten

NEIN

Solarregler

Maximale Leerlaufspannung PV

500 V (bei minimaler Betriebsumgebungstemperatur)
440 V (bei 25°C)

MPPT-Spannungsbereich

85 V bis 400 V

Anzahl der MPPTs

1

2

1

Maximale PV-Eingangsstrom

Einweg, 16 A

Zwei Wege, 2 x 16 A

Einweg, 16 A

Maximaler PV-Kurzschlussstrom

Einweg, 18 A

Zwei Wege, 2 x 18 A

Einweg, 18 A

Maximale PV-Eingangsleistung

4000 W

2 x 3000 W

5000 W

Maximaler PV-Ladestrom

60 A

100 A

100 A

Maximale MPPT-Effizienz

≥99,5 %

Batterie

Nennspannung Batterie

48 VDC

Arbeitsspannungsbereich Batterie

43,2 VDC bis 64,0 VDC

Maximale Batterieladestrom

60 A

100 A

100 A

Sonstiges

Leerlaufverluste

≤0,8 A

≤1,1 A

≤1,1 A

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang EIN, Lüfter steht, @48 V Eingang

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang EIN, Lüfter steht, @48 V Eingang

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang EIN, Lüfter steht, @48 V Eingang

Standby-Strom

≤0,6 A

≤0,8 A

≤0,8 A

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang AUS, Lüfter steht, @48 V Eingang

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang AUS, Lüfter steht, @48 V Eingang

Testbedingung: Netz, PV und Last getrennt, AC-Ausgang AUS, Lüfter steht, @48 V Eingang

Kommunikation mit BMS

RS485

Kommunikation mit Portal

RS485

Arbeitstemperaturbereich

-20°C bis +50°C (Wenn die Umgebungstemperatur 30°C überschreitet, wird die tatsächliche Ausgangsleistung entsprechend reduziert)

Lagertemperaturbereich

-25°C bis +60°C

Gehäuse

IP20 (mit Staubschutz-Kit)

Relative Luftfeuchtigkeit

< 95 % (nicht kondensierend)

Höhe

<4000 M (Wenn die Höhe 2000 Meter überschreitet, wird die tatsächliche Ausgangsleistung entsprechend reduziert)

Zertifizierungen und Standards

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Mechanische Parameter

Abmessungen (Länge x Breite x Höhe)

534 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

Montagegröße (Länge x Breite)

512 mm × 245 mm

568 mm × 245 mm

568 mm × 245 mm

Montagelochgröße

Ø9 mm/Ø10 mm

Ø9 mm/Ø10 mm

Ø9 mm/Ø10 mm

Nettogewicht

12,7 kg

12,2 kg

15,5 kg

14,7 kg

14,8 kg

14,2 kg
