CE+T 36KVA Wechselstrom-Gleichstrom-Wechselrichter Schrank BRAVO 25 48/2303PH 36KVA 24KVA 12KVA Systemschrank

CE+T 36KVA Wechselstrom-Gleichstrom-Wechselrichter Schrank BRAVO 25 48/2303PH 36KVA 24KVA 12KVA Systemschrank

Beschreibung:

Basierend auf dem modularen Wechselrichtersystem der Serie BRAVO 25 von CE+T Power bietet es eine sehr zuverlässige und

Moduläres Design unterstützt die Leistungserweiterung

mit einer Leistung von 3 KVA bis 36 KVA und mit einem DC-Eingang von 48 V und einem AC-Ausgang von 230 V kompatibel.

Speziell für Szenarien wie Kommunikationsbasisstationen, Rechenzentren und neue Energiespeicher entwickelt,

Er erfüllt die Leistungsanforderungen für hohe Stabilität und Skalierbarkeit in diesen Anwendungen.

Hauptmerkmale:

• Sicherung von Wechselstrom- und Gleichstrombelastungen

• Zahlreiche innovative Anwendungen;

• Kompatibel mit Inview S;

• Modularität: von 2,7 kW bis 2 MW;

• Von kleinen bis zu großen Systemen.

Parameter:

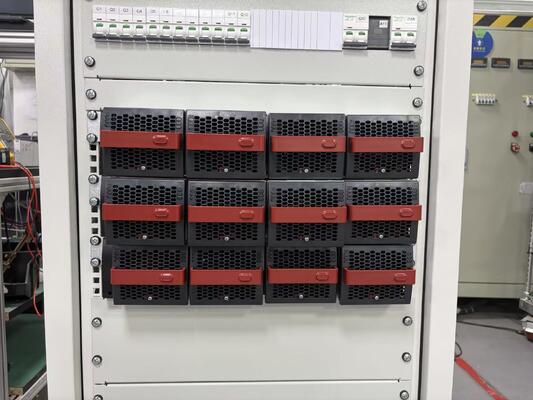

1- Umrichtermodul: BRAVO 25-MOD-48V-277/230VAC

• Modularen Aufbau mit hoher Dichte mit Unterstützung für warmwechselbare Wartung

• Kompatibel mit der Parallelerweiterung in Dreiphasen-Systemen, bis zu 12 Module parallel pro Schrank unterstützen

• Wirksamkeit > 96%, geeignet für den Betrieb bei hoher Temperatur in industriellen Umgebungen (-40 °C bis +70 °C)

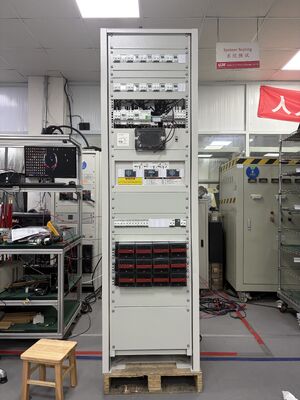

2. Systemschrank: BRAVO 25 48/230 3PH 36KVA

Mechanische Abmessungen: 600×600×2100 mm (Standard-Schrank mit 19 Zoll)

Eingangs-/Ausgangskonfiguration

Wesentliche Merkmale

1. Intelligente Überwachungseinheit: mit dem Überwachungssystem INVIEW X integriert und mit einem 7-Zoll-Touchscreen ausgestattet, der in Echtzeit Spannung, Strom,Modulstatus und Energieeffizienzdaten.

2. Manueller Bypass (MBP): Unterstützt unterbrechungsfreie Wartung und Notschalten.

3. Elektrischer Schutz:

   • Gleichstrom-Eingang: 1P 63A Miniatur-Schaltkreisbrecher (MCB) für jedes unabhängige Modul

   • Wechselstrom-Eingang: 4P 63A Hauptbremser

   • Wechselstrom-Ausgang: 12 Kanäle von 2P 63A-Schaltkreisen (jeweils mit Hilfskontakten)



4. Energiemessung: Integriertes Schneider iEM2455 Energiemesser (100A Klasse 1, MID-zertifiziert) mit RS485-Kommunikationsunterstützung.

5. IoT-Konnektivität: Ein integriertes Schneider PAS700 IoT-Gateway, das den Fernbetrieb und die Wartung sowie die Verwaltung der Cloud-Plattform unterstützt.
