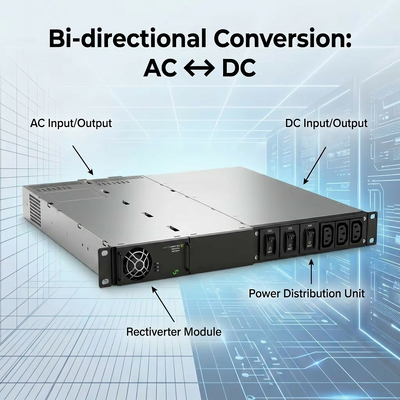

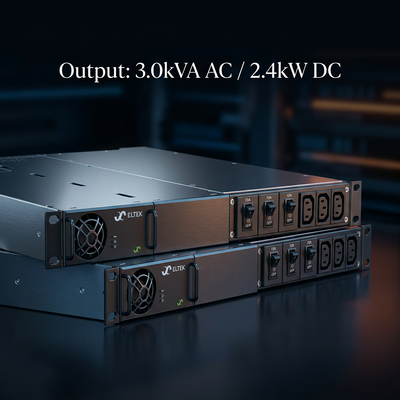

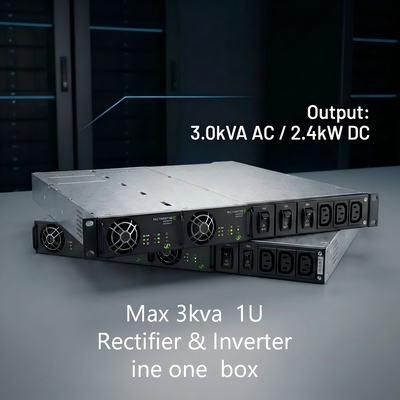

ELTEK CTOR0201.001 Rectiverter Stromversorgungssystem mit 3,0 kVA AC & 2,4 kW 115 V 230 V Eingang DC im kompakten 1U-System

Warum CTOR0201.001 3KVA Rectiverter-System in LTE/5G-Radiostationen/kleinen Rechenzentren verwenden?

Bei herkömmlichen Anlagen sind separate UPS für Wechselstrombelastungen (Wi-Fi, Glasfaserknoten) und Gleichspannungsanlagen für Gleichspannung (48V-Funkgeräte) erforderlich.Die 48-VDC-Batterienbank versorgt Wechselstromlasten gleichzeitig über den 3-kVA-Wechselrichter und GleichstromlastenDas warmstechnisch einsteckbare Design und die 150%ige Überlastung (15 Sekunden) gewährleisten eine kritische Betriebszeit für verteilte Antennensysteme (DAS) und Breitbandgeräte, ohne dass ein eigenständiges Wechselrichterregal hinzugefügt wird.

Was ist der Vorteil von " Rectiverter CTOR0201.001 vs. Standard-Inverter + Rectifier? "

Ein Standard-Backup-Setup erfordertAusrichtungsgerät (AC-DC)+Wechselrichter (DC-AC)+ Übertragungsschalter = 2U~3U Raum.CTOR0201.001 UmrichterErsetzt dies durch ein einzelnes1U-ModulEs verfügt über die gleiche Steuerungsarchitektur wie Eltek-Gleichstromsysteme und unterstütztParallelbetrieb mit Flatpack2-GleichrichternDas Ergebnis: 50% weniger Rackfläche, weniger Ausfallpunkte und vereinfachte Verkabelung für SCADA- und Eisenbahnsignalschränke.

Wie wählt man einen 1U 3kVA-Rektiverter aus: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

Die Auswahl des richtigen Rectiverters hängt von den regionalen AC-Standards ab:

• CTOR0201.001:Standardeinstellung230 VAC(200-240V adj), 3kVA, 2400W Gleichspannung, geeignet für Telekommunikation in Europa/Asien/Mittelmeer.

• CTOR0201.004:Standardeinstellung115 VAC(100-127 V adj), 1,5 kVA, 1200 W Gleichstrom, geeignet für Nordamerika.

  Beide teilen die48VDC (40-58V) Eingangsbereichund1U 482x395x44mm FormfaktorStellen Sie sicher, dass Ihre 48-Volt-Batteriebank Nennspannung 53,5V (typisch) innerhalb des verstellbaren DC-Ausgangsbereichs von 43-58V

Wie wird CTOR0201 installiert?001: Ladebremser, IEC-Steckdosen und DC-M6-Schraubenanschlüsse?

DieCTOR0201.001System (Konfiguration 241123.102 entspricht) wird mitmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 Wund3 vordere Steckdosen nach IEC320-C13.

• Gleichstrom-Eingang:Massenanschluss überM6-Schrauben(unterstützt bis zu 64A kontinuierlich, 90A Überlast 15s).

• AC-Eingang/Ausgang:Schraubende Enden 6 mm2 für L, N, PE.

• mit einem Halt an der OberflächeKann unter Stromversorgung (vorsichtig) in einem Stromrack eingesetzt/entfernt werden.

  Für die grundlegende Übertragung ist kein Controller erforderlich, aber der RJ45-Anschluss ist für die Smartpack-Integration verfügbar, falls später benötigt.

Parameter:

Technische Spezifikationen: Integration des Eltek-Rektiverters/Standalone

2U 6KVA Rectiverter System zur Auswahl

Häufige Fragen:

Fragen zu Eltek CTOR0201.001 3kVA-Rektiver-System

• F1: Ladet CTOR0201.001 Batterien auf?- Ich weiß.

  A: Ja, im Netzbetrieb steuert es den Gleichspannungsausgang (43-58 V) für das Laden der Batterie und die Gleichspannung; im Wechselrichterbetrieb bezieht es von Batterien Energie.

• F2: Ist die Leistung von 4 kW gleichzeitig?- Ich weiß.

  A: Die Gesamtspanne von AC+DC ist aufmax 4 kW■ AC max 3kVA (2400W), DC max 2,4kW. Die Wechselstrombelastung hat in einigen Konfigurationen Vorrang.

• F3: Kann es parallel ohne Steuerung sein?- Ich weiß.

  A: Es kann parallel mit Flatpack2-Gleichrichter, aber für synchronisierte Rectiverter parallel, eine Steuerung (Smartpack2) empfohlen.

• F4: Wie lange dauert die Verzögerung vor der Übertragung?- Ich weiß.

  A:5 msvor dem Wechsel in den Batterie-/Wechselrichtermodus.

• F5: Ist 241123.102 eine gültige Konfiguration?- Ich weiß.

  A: Ja, ähnlich der CTOR0201.001 Basis mit spezifizierterLadebremser und IEC-Steckdosen, ohne Steuerung.
