6KVA 125VDC auf 220VAC Rack-Montage-Wechselrichter 4800W reine Sinuswelle Telekommunikations-Stromversorgung mit 4 Stück C13-Steckdosen, Sonderanfertigung

Ding Ding Future Technology Co., Ltd. — Zuverlässige Stromversorgung, End-to-End geliefert

IT-Einrichtungen, Produktionsanlagen, Telekommunikationsnetze, Energieversorger, U-Bahn-Systeme und Eisenbahnen mit Strom versorgen —

das ist, was Ding Ding Future Technology Co., Ltd. am besten kann. Mit fundierter, praxiserprobter Erfahrung in den Bereichen Solarenergie,

Rechenzentren und Notstromversorgung entwickeln wir komplette schlüsselfertige AC/DC-Lösungen, die die Beschaffung vereinfachen

und jede Ausführungsphase im Zeitplan halten. Wir arbeiten als Ihr engagierter Partner und sind bereit, uns jeder Herausforderung zu stellen, die ein Projekt mit sich bringt.

Kernprodukte

• DC-Stromversorgungssystem — 24V–220V, in Innen- und Außenversionen erhältlich
• AC-Wechselrichtersystem — 48V–220V
• Ersatzteile — versandbereit, um eine schnelle After-Sales-Unterstützung zu gewährleisten

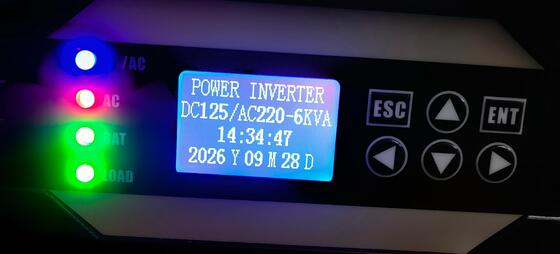

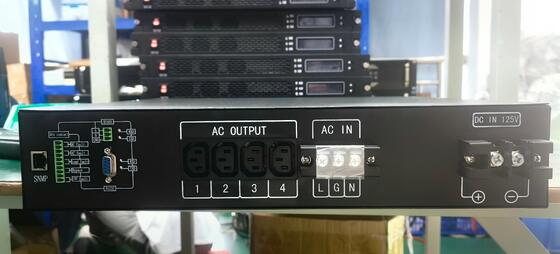

Entwickelt für kritische Telekommunikationsinfrastrukturen, wandelt dieser 19-Zoll-2HE-Wechselrichter 125VDC-Batteriebank-Strom in eine reine Sinuswelle von 220VAC 60Hz um. Mit einer Dauerleistung von 6 kVA (4800 W) verfügt er über 4 Standard-IEC-C13-Steckdosen für nahtlose Konnektivität zu Funkgeräten, Routern und BTS-Controllern. Ausgestattet mit einem intelligenten LCD-Display, RS485/SNMP-Kommunikation und einem integrierten ATS-Bypass sorgt er für eine 24/7-Verfügbarkeit auch bei Netzausfällen. Das robuste Metallgehäuse passt in Standard-Racks und macht ihn zur ultimativen DC-AC-Lösung für unbeaufsichtigte Basisstationen.

Anwendungsfälle:

• 4G/5G-Mobilfunkmast-Backup
• Glasfaser-Übertragungsknoten
• Entfernte Telekommunikationsschränke
• Mikrowellen-Link-Stationen

Parameter:

Parameter	BWT125/220-6KVA	BWT125/220-5KVA	BWT125/220-4KVA
EINGANG​
Batterie-Eingangsspannung	100~150Vdc	-	-
Batteriespannungsbereich	125Vdc	-	-
DC-Eingangsstrom	60A Max	50A Max	40A Max
Bypass-Eingangsspannung	220Vac Normal	-	-
Bypass-Spannungsbereich	170~270Vac	-	-
AC-Eingangsfrequenz	50Hz/60Hz	-	-
Frequenzbereich	43~67Hz	-	-
PF	>0.8	-	-
AUSGANG​
Ausgangskapazität	6000VA	5000VA	4000VA
Nenn-Ausgangskapazität	4800W	4000W	3200W
Nenn-Ausgangsspannung	220VAC (Wechselrichtermodus)	-	-
Nenn-Ausgangsstrom	21.8A	18.18A	14.54A
Ausgangsspannungsbereich	220Vac (Toleranz ±1,5 % im Wechselrichtermodus)	-	-
Ausgangseffizienz	≥85 % (Wechselrichtermodus)	-	-
Ausgangsfrequenz	50Hz	-	-
Ausgangswelle	Reine Sinuswelle	-	-
THD	≤3 % (Leitungslast)	-	-
Umschaltzeit (Bypass zu Wechselrichtermodus)	≤5ms (mit Last)	-	-
SCHUTZMERKMAL​
AC-Unterspannungs-Schutzschaltung	≤176Vac (Rückschlagspannung ≥10Vac)	-	-
AC-Überspannungs-Schutzschaltung	≥264AC	-	-
Übertemperatur	Ja (automatische Umschaltung)	-	-
Unterspannungsschutzpunkt der Batterie	≤95VDC	-	-
Alarm bei niedriger Batteriespannung	90VDC±0.5	-	-
Überspannungsschutzpunkt der Batterie	≥155VDC	-	-
Rückstellpunkt bei Überspannung der Batterie	≤150VDC	-	-
AUSGANGSÜBERSTROMSCHUTZ​
Überlastkapazität	Weiterarbeiten 60s bei 101%	-	-
Überlastkapazität	Weiterarbeiten 10s bei 121%	-	-
Übertemperatur-Schutz	Ja	-	-
Kurzschlussschutz	Ja (Nicht unter AC-Anschluss testen)	-	-
Verpolungsschutz	Ja	-	-
Ausgang OVP	≥264VAC (Wechselrichtermodus)	-	-
Alarm bei niedriger Ausgangsspannung	≤176VAC (Wechselrichtermodus)	-	-
SICHERHEIT UND EMC​
Dielektrische Festigkeit (AC-Chassis)	3500Vdc/10mA//1min. Kein Überschlag, kein Durchschlag, kein Lichtbogen (nur AC-Eingangspriorität)	-	-
Dielektrische Festigkeit (DC-Chassis)	750Vdc/10mA/1min. Kein Überschlag, kein Durchschlag	-	-
LVD	EN 60950-1	-	-
EMV/EMI	EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 und IEC 61000-6-4	-	-
ROHS	IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8

Lösungen
Wir bieten komplette Lösungen, einschließlich Standortbegehung, Vorschlag eines professionellen Plans gemäß den Kundenwünschen, technischer Unterstützung und Wartungsservice

in und außerhalb Chinas. Wir verfügen über ein kompetentes Team und ein Netzwerk vertrauenswürdiger Partner auf der ganzen Welt.

FAQ:

F: Kann dieser Wechselrichter mit einer 125VDC Telekommunikationsbatterie betrieben werden?

A: Ja, er ist speziell für eine Nenneingangsspannung von 125VDC (kompatibel mit Blei-Säure- oder Lithium-DC-Bildschirmen) ausgelegt und liefert eine stabile 220VAC 60Hz Ausgangsspannung.

F: Unterstützt er die Fernüberwachung?

A: Ja, Standard-RS485 und optionales SNMP ermöglichen die Echtzeitüberwachung von Spannung, Last und Status über NMS.

F: Was passiert, wenn die DC-Versorgung ausfällt?

A: Der integrierte automatische Umschalter (ATS) schaltet nahtlos auf die AC-Netzversorgung (220VAC IN) um, um die Last weiter mit Strom zu versorgen.
