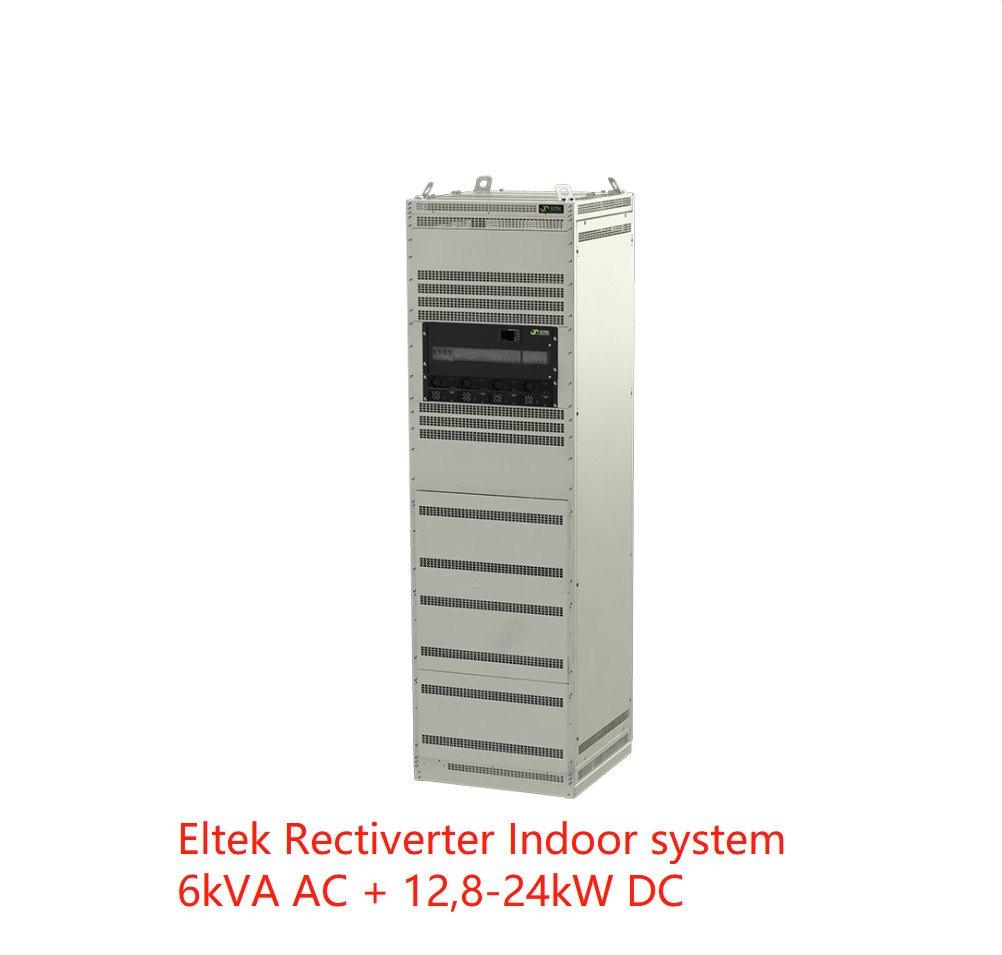

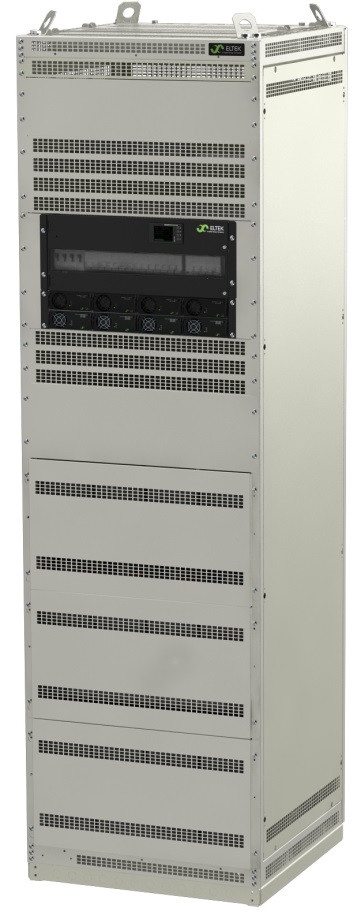

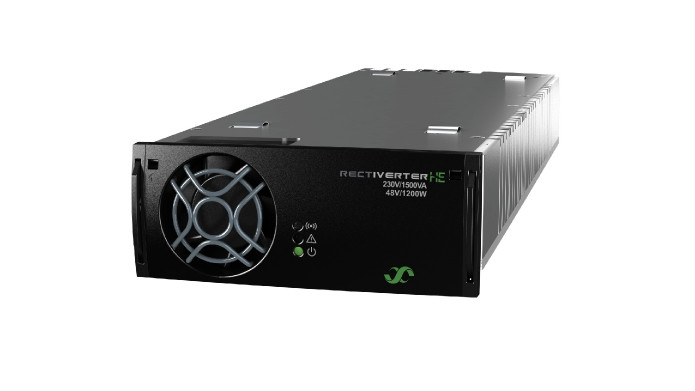

| Rectiverter Indoor-System |
| Modelle / Bestellinformationen 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| Teilenummer CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
230 VAC / 200 - 240 VAC |
| Frequenz (Standard-Wechselrichtermodus) |
50 Hz (adaptiv) |
| Frequenz (einstellbarer Wechselrichtermodus) |
50 Hz, 60 Hz oder zuletzt synchronisiert 50/60 Hz (adaptiv) |
| Leistung maximal (Dauerbetrieb / Überlast (<15s) ) |
4800 W (6000 VA) / 8000 VA |
|
Strom maximal (Dauerbetrieb / Überlast
(<15s) )
|
26ARMS / 34,8ARMS |
| Strom (maximal) Schnellauslösung (20 ms) |
120A (6 x Nennwert) |
| Hold-up (Spannungseinbrüche) (vor dem Umschalten auf Batterie) |
> 5 ms bei 4800 W Last |
| THD |
< 1,5 % bei ohmscher Last |
| Ausgangsmerkmale |
Sicherung in L und N, Hot-Pluggable |
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
53,5 VDC / 43 - 58 VDC |
| Leistung (maximal @Nenneingang) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
24,0 kW 1) |
| Strom (maximal @VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Hold-up-Zeit, maximale Ausgangsleistung |
>10ms; VOUT > 41 VDC |
| Ausgangsmerkmale |
Kurzschlussfest, Überspannungsabschaltung |
| EINGANGSDATEN |
| AC-Netzspannung (3-phasig Y) |
400 VAC |
| Überspannungsschutz |
OVP Klasse 2 |
| AC-Strom/Phase (bei Nennausgangsspannung) (je nach Typ) 28-58 ARMS 3) |
| Frequenz (Standard: Synchronisationsbereich) |
47-53 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) |
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
> 0,99 bei 50 % Last oder mehr / < 3,5% |
|
DC-Spannung nominal / erweiterter Bereich (keine
Überlast)2)
|
45 - 58 VDC / 40 - 45 VDC |
| DC-Strom (maximal) |
128 A / 180A während Überlast (15s) |
|
Eingangsmerkmale
|
Sicherung in L und N, Hot-Pluggable, Varistor, Hot-Pluggable AC-Eingang einzelne Schraubklemmen 10 mm2 für L1, L2, L3, N & PE
Batterieschutzschalter (Stecktyp), LVBD-Standard
|
| LASTVERTEILUNG 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| LVLD |
300 A |
| 1-polige AC-Verteilung (L-Anschluss an MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VDCVerteilung (Prioritätslast) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VDCVerteilung (keine Prioritätslast) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Batterieschutzschalter |
3*100 A, D (Steckbar) |
3*200 A, D (Steckbar) |
| WEITERE SPEZIFIKATIONEN |
| Steuerung und Überwachung (siehe Smartpack2-Datenblatt) |
Smartpack S-Schalttafeleinbau |
Smartpack 2 |
| Wirkungsgrad >96 % (Netzmodus (AC/AC und AC/DC)), >94 % (Wechselrichtermodus (DC/AC)) |
| Betriebstemperatur -40 bis +55 °C (-40 bis +131 °F), Luftfeuchtigkeit 5 - 95 % rF nicht kondensierend |
| Lagertemperatur -40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0 - 99 % rF nicht kondensierend |
| Abmessungen[BxTxH] / Gewicht 600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 150 kg (551 lbs) |
| Schutzart IP 20 |
| KONSTRUKTIONSSTANDARDS |
| Elektrische Sicherheit EN 60950-1, EN 62040-1 USV-Sicherheit |
|
EMV ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15
EN 61000-6-1 /-2/-3/-4
|
| Umgebung ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2) RoHS (2011/65/EU) und WEEE (2002/96/EG) konform |
|
1) AC-Last hat Priorität. Maximal verfügbar DC-Ausgangsleistung und -strom sind abhängig
von der momentanen AC-Last und der AC-Eingangsspannung; d.h. maximal 10,9 kW/18,9 kW bei voller AC-Leistung und Nenneingang für 230 VAC.
2) 40 - 45 VDC: reduzierte Leistung - kein Leistungsboost und erhöhte Spannung THD am AC-Ausgang
|
3) Wenn die DC-Spannung unter 43 V gezogen wird, kann der Eingangsstrom über diesen Wert ansteigen |
