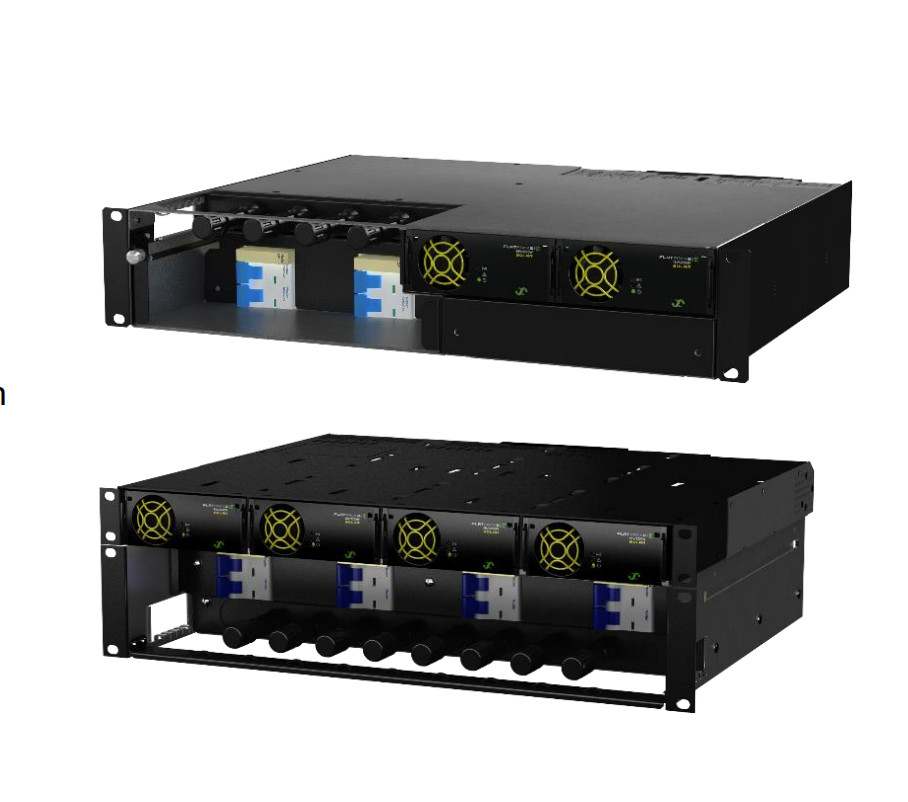

Kommunikations-Hybridsystem mit PV-Anschluss DC-Stromversorgung 300A-500A CTO30408S
ANWENDUNGEN
Parameter:

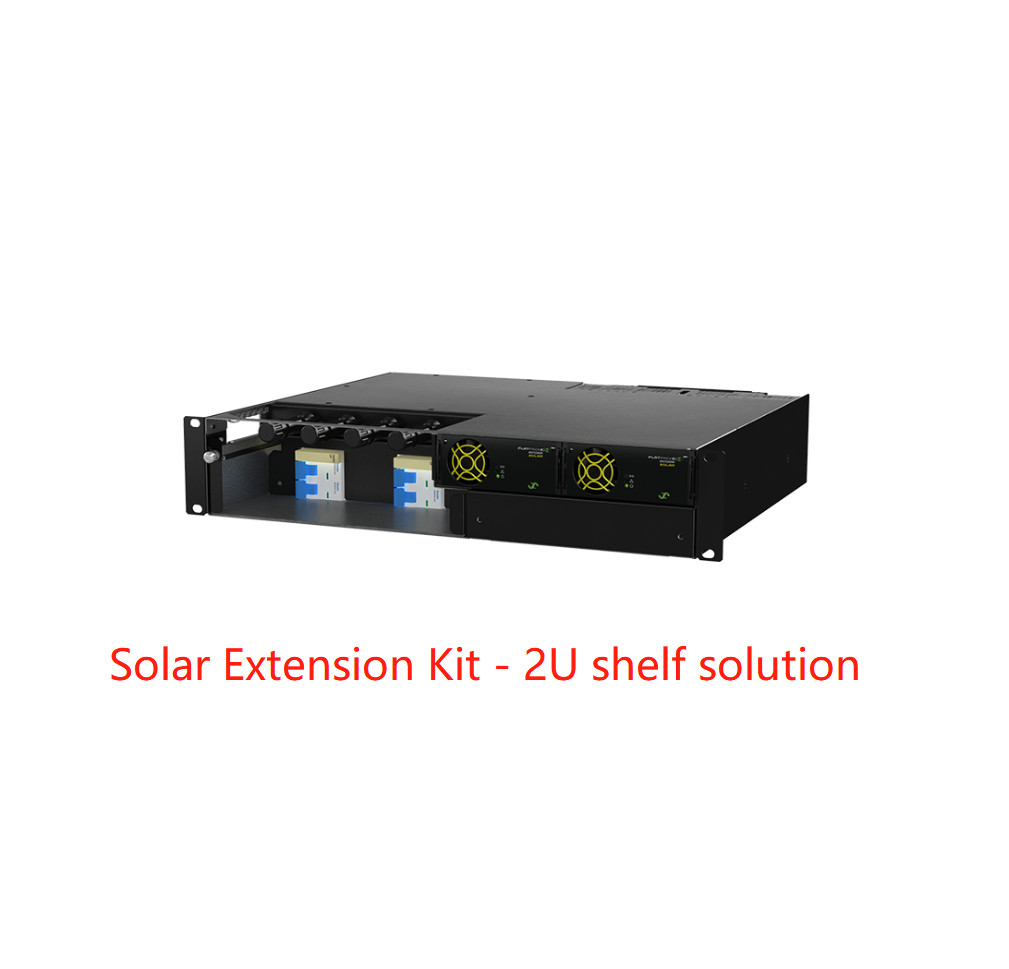

MODELL | 2U SOLAR EXT. KIT | 3U SOLAR EXT. KIT | ||||
Teilenummer | CTZ00000.1358 | CTZ00000.1255 | ||||
LEISTUNGSMODULE | ||||||
Flatpack2 Solarladegerät 1) | Flatpack2 48/3200 HE Solar | |||||
Spitzenwirkungsgrad | 97 % | |||||
Max. Anzahl Module | Bis zu 2 Stück | Bis zu 4 Stück | ||||
EINGANGSDATEN (SOLARLADEGERÄT) | ||||||
Spannung (Betriebsbereich) | 85-420 VDC | |||||
Spannung (MPPT-Bereich) 2) | 100-380 VDC | |||||
Spannung (Start) | 150 VDC | |||||
Maximaler Strom | 20,3 ADC | |||||
Schutz | Sicherung, Varistor für transienten Schutz, Verpolung, Abschaltung bei zu niedriger VIN, Erdfehlerprüfung beim Start | |||||
PV-ANSCHLUSSTAFEL | ||||||
Serviceschalter für PV-Anlagen | 2 Stück 2-polig | 4 Stück 2-polig | ||||
MC4-Anschlüsse | 4 Stück (2 Stück pro PV-Anlage | ) 8 Stück (2 Stück pro PV-Anlage) | ||||
DC-SPD (Option) | Bis zu 2 Stück (Typ 1+2) | Bis zu 4 Stück (Typ 2) | ||||
AUSGANGSDATEN | ||||||
Spannung (Standard) | 53,5 VDC | |||||
Spannung (einstellbarer Bereich) | 42 3) - 57,6 VDC | |||||
Max. Leistung, VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
Max. Strom, @VOUT = 48 VDC | 133 A | 266 A | ||||
Schutz | Überspannungsabschaltung, kurzschlussfest, hohe Temperatur, Hot-Plug-Einschaltstrombegrenzung | |||||
WEITERE SPEZIFIKATIONEN | ||||||
Alarme (Rote LED) | Hoch- und Niedertemperaturabschaltung, Wandlerfehler, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm, CAN-Bus-Fehler | |||||
Warnungen (Gelbe LED) | Niedrige Eingangsspannung, Wandler im Leistungsreduzierungsmodus, Fernstrombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, Blinken bei Überspannung | |||||
Normal (Grüne LED) | Ein- und Ausgang ok | |||||
Betriebstemperatur | -40 bis +75 °C [-40 bis +167 °F] 3) | |||||
Lagertemperatur | -40 bis +85 °C [-40 bis +185 °F | |||||
Abmessungen (B x T x H) 5) |
482 x 384 x 89 (2U) mm [19 x 15,1 x 3,5 Zoll] |
482 x 384 x 133 (3U) mm [19 x 15,1 x 5,3 Zoll] |
||||
Gewicht (ohne Module) | Ungefähr 7 kg [15 lbs] | Ungefähr 10 kg [22 lbs] | ||||
KONSTRUKTIONSSTANDARDS | ||||||
Elektrische Sicherheit | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
EMV |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
|||||
Umgebung |
ETSI EN 300 019-2-1 v2.3.1:2017 (Klasse 1.2) ETSI EN 300 019-2-2 v2.4.1:2017 (Klasse 2.3) ETSI EN 300 019-2-3 v2.4.1:2015 (Klasse 3.2) ETSI EN 300 132-2 v2.6.1:2019 Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.2. Andere Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.3, müssen angegeben werden |
|||||
|
Lösungen
Wir bieten Komplettlösungen einschließlich Standortuntersuchung, Vorschlag eines professionellen Plans gemäß den Anforderungen des Kunden, technischen Support und Wartungsservice für Telekommunikationsunternehmen in und außerhalb Chinas. Wir haben ein kompetentes Team und ein Netzwerk von vertrauenswürdigen Partnern auf der ganzen Welt.
FAQ:
1. Wie kontrollieren Sie die Qualität?
A:Alle Produkte werden vor dem Versand anhand von Nutzungsszenarien, Last- und Volllast- sowie Stromaufteilungstests simuliert, um die Qualität des Produkts sicherzustellen.
2. Was ist Ihre Mindestbestellmenge?
A:Es gibt keine Mindestbestellmenge, und auch eine kann erledigt werden. Der einzige Unterschied ist der Preis und der Zeitplan.
3. Können Sie Ihr Unternehmen vorstellen?
A:Ich fühle mich sehr geehrt. Ich werde Ihnen später das Einführungsdokument des Unternehmens zusenden, um Ihnen eine umfassendere und direktere Einführung in die Informationen unseres Unternehmens zu geben.
4. Was sind die Vorteile Ihres Unternehmens?
A:Ausreichender Lagerbestand und Liefergarantie für die spätere Nachlieferung, flexibel je nach den unterschiedlichen Bedürfnissen der Kunden, Bereitstellung unterschiedlicher Lösungen.
5. Kann ich Muster senden? Berichten Sie mir dies zusammen mit dem Preis?
A:Sie können Muster senden, die Muster unterliegen einem hohen Preis, und die Fracht muss von Ihnen getragen werden.
6. Wie geht Ihr Unternehmen mit dem Qualitätsproblem um?
A:Unser Unternehmen ist seit fast 10 Jahren in dieser Branche tätig. Es hat bereits einen gewissen Ruf. Wir werden es sorgfältig analysieren. Wenn es tatsächlich unser Qualitätsproblem ist, können Sie sicher sein, dass es die Dinge gemäß der Vertragsvereinbarung tun wird und Sie niemals Sorgen haben werden, unser Serviceteam wird Ihnen gerne dienen.
