Beschreibung des Produkts:

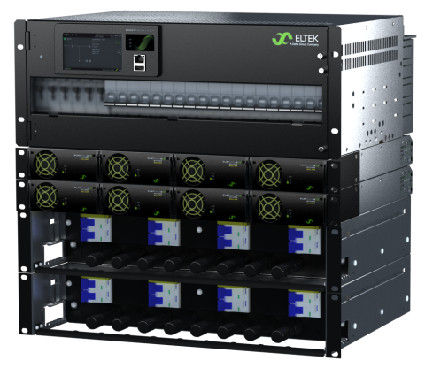

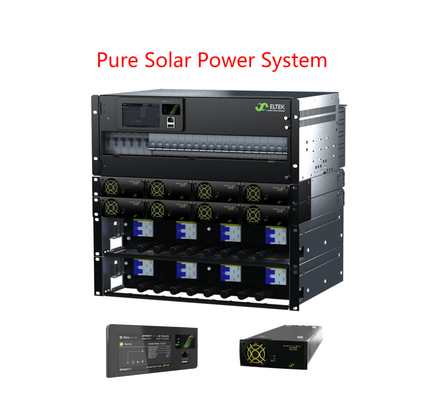

Der Solar Autonomous Power Core von Eltek basiert auf der Flatpack2-Produktfamilie, die vollständig in komplette und flexible Lösungen mit einem einzigen Smartpack2-Controller integriert ist
Der Stromkern verfügt über integrierte Batterieverteilung, Gleichspannungslastverteilung, Solarladegeräte mit PV-Anschluss-Panel.
Der Solar-Autonom-Standort wird mit Photovoltaik-Panels betrieben und mit einer Kombination von Fahrradbatterien den gesamten benötigten Strom während des ganzen Tages liefert.
Eigenschaften:
1. Komplettes System
2. Smartpack2 Berührungssteuerung
3. Fortgeschrittene Steuerung und Überwachung über Ethernet-Port
4. HE FP2 Solar mit MPPT
5. Maximale Photovoltaikleistung 24 kW
6. Photovoltaik-Anschlussplatte mit Gleichstrom-SPD (optional)
7. Heißanschlussmodule
8. 19 ′′/4U Verteilerchassis
9. bis zu 8x Akku-Schalterpositionen
10. LVBD
11. bis zu 18x Belastungsbrecherpositionen
12. LVLD1
13. LVLD2 (optional)
14. Globale Genehmigungen
Technische Parameter:
| |
|
|
|
|
|
| |
Modell |
300A Verteilung |
|
500A Verteilung |
| |
Teilnummer (konfigurierte Antriebssysteme) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Leistungsmodule |
|
| |
Flatpack2-Solarlader1) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
Eingangsdaten (SOLARCHARGER) |
| |
Spannung (Range) |
85 bis 420 VDC (Betriebsbereich) 100 bis 380 VDC (MPPT-Bereich) |
|
|
|
|
| |
Spannung (Start) |
150 VDC |
|
|
|
|
|
| |
Höchststrom |
20 ADC |
|
|
|
|
|
| |
PV-Anschlusspaneel |
|
| |
Dienstschalter für PV-Anlagen |
4 Stück |
|
|
8 Stück |
|
| |
Gleichspannungsspezialgerät Typ 2 (optional) |
Bis zu 4 Stück |
|
|
Bis zu 8 Stück |
|
| |
Ausgangsdaten |
|
| |
Spannung |
-48 VDC |
|
|
-48 VDC |
|
| |
Strom (maximal) |
300 A |
|
|
500 A |
|
| |
Batterieverteilung |
|
| |
Anzahl der Brecherpositionen |
6x (einziger Pol) |
|
8x (einziger Pol) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Typ des Batteriebrenners |
Typ des Steckers (D-Rahmen) |
|
|
|
|
| |
Lastverteilung |
|
| |
Anzahl der Lastpositionen |
mit einer Breite von nicht mehr als 15 mm |
|
mit einer Breite von nicht mehr als 15 mm |
|
| |
LVLD 1 |
300 A
(maximal 12 x 18 mm oder 4 x 27 mm + 6 x 18 mm)
|
300 A
(maximal 10x 18 mm oder 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (optional) |
150 A
(maximal 6x 18 mm oder 4x 27 mm)
|
|
150 A
(maximal 6x 18 mm oder 4x 27 mm)
|
| |
Typ des Ladebrechers |
DIN-Schiene, 18 mm und 27 mm breit |
|
|
|
| |
Kontrolle und Überwachung |
| |
Kontrolle und Überwachungseinheit2) |
Smartpack2 Touch + Smartpack2 Basic + E/A-Monitor Typ2 |
|
| |
Montageort |
Türplatte montiert |
|
|
|
|
| |
Lokalbetrieb |
Menübetrieb über Touchpad und grafische Farbdarstellung |
|
| |
Fernbedienung |
Ethernet für die Fernüberwachung und -steuerung über WEB Browser |
|
| |
Andere Spezifikation |
|
| |
Betriebstemperatur |
-40 bis +70 °C [-40 bis +158 °F]3) |
|
|
|
| |
Lagertemperatur |
-40 bis +85 °C |
|
|
|
|
| |
Abmessungen (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 Zoll]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 Zoll]
|
| |
Gewicht (ohne Module) |
Ungefähr 12 kg |
|
Ungefähr 42 Pfund |
| |
Konstruktionsnormen |
|
| |
Elektrische Sicherheit |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMV |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Umwelt |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
| |
1) Siehe Flatpack2 Datenblatt für Solarladegeräte für Einzelheiten
2) Weitere Einzelheiten finden Sie im Datenblatt für den Smartpack2 Touch Controller.
|
3) +45 bis +70 °C [+113 bis +158 °F] mit abgegrenzter Leistung
4) Die empfohlene Mindesttiefe des Schranks beträgt 400 mm.
|

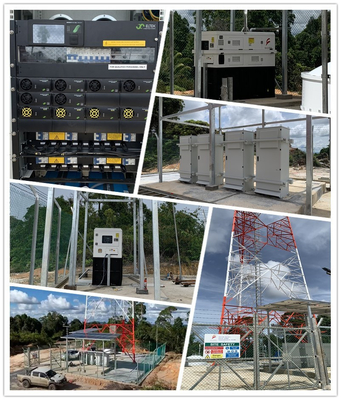

Anwendung:
· Radiobasisstationen/Zellstellen
· LTE / 4G / WiMAX
· Verteilte Antennensysteme
· Mikrowellen
· Breitband
