Produktbeschreibung:
Der Solar Autonomous Power Core von Eltek basiert auf der Flatpack2-Produktfamilie und ist vollständig in komplette und flexible Lösungen mit einem einzigen Smartpack2-Controller integriert.
Der Power Core verfügt über eine integrierte Batterieverteilung, DC-Lastverteilung und Solarladegeräte mit PV-Anschlusspanel. Der Power Core ist flexibel und kann problemlos aufgerüstet werden, um sich ändernden Anforderungen gerecht zu werden.
Eine Solar Autonomous-Anlage wird von PV-Modulen und in Kombination mit zyklischen Batterien mit Strom versorgt, um den gesamten benötigten Strom während des ganzen Tages bereitzustellen.
Merkmale:
1. Komplettes System
2. Smartpack2 Touch-Controller
3. Erweiterte Steuerung und Überwachung über Ethernet-Port
4. HE FP2 Solar mit MPPT
5. Max. PV-Kapazität 24 kW
6. PV-Anschlusspanel mit DC-SPD (optional)
7. Hot-Pluggable-Module
8. 19”/4U-Verteilungsgehäuse
9. Bis zu 8x Batterie-Leistungsschalter-Positionen
10. LVBD
11. Bis zu 18x Lastschalter-Positionen
12. LVLD1
13. LVLD2 (optional)
14. Globale Zulassungen
Technische Parameter:
| |
|
|
|
|
|
| |
MODELL |
300A VERTEILUNG |
|
500A VERTEILUNG |
| |
Teilenummer (konfigurierte Stromversorgungssysteme) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
LEISTUNGSMODULE |
|
| |
Flatpack2 Solarladegerät1) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
EINGANGSDATEN (SOLARLADEGERÄT) |
| |
Spannung (Bereich) |
85-420 VDC (Betriebsbereich) 100-380 VDC (MPPT-Bereich) |
|
|
|
|
| |
Spannung (Start) |
150 VDC |
|
|
|
|
|
| |
Maximaler Strom |
20 ADC |
|
|
|
|
|
| |
PV-ANSCHLUSSPANEL |
|
| |
Servicetrennschalter für PV-Arrays |
4 Stück 2-polig |
|
|
8 Stück 2-polig |
|
| |
DC-SPD Typ 2 (optional) |
Bis zu 4 Stück |
|
|
Bis zu 8 Stück |
|
| |
AUSGANGSDATEN |
|
| |
Spannung |
-48 VDC |
|
|
-48 VDC |
|
| |
Strom (maximal) |
300 A |
|
|
500 A |
|
| |
BATTERIEVERTEILUNG |
|
| |
Anzahl der Leistungsschalterpositionen |
6x (einpolig) |
|
8x (einpolig) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Batterie-Leistungsschaltertyp |
Stecktyp (D-Rahmen) |
|
|
|
|
| |
LASTVERTEILUNG |
|
| |
Anzahl der Lastpositionen |
Bis zu 18x 18 mm |
|
Bis zu 16x 18 mm |
|
| |
LVLD 1 |
300 A
(max. 12x 18 mm oder 4x 27 mm + 6x 18 mm)
|
300 A
(max. 10x 18 mm oder 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (optional) |
150 A
(max. 6x 18 mm oder 4x 27 mm)
|
|
150 A
(max. 6x 18 mm oder 4x 27 mm)
|
| |
Lastschaltertyp |
DIN-Schienenmontage, 18 mm und 27 mm breit |
|
|
|
| |
STEUERUNG UND ÜBERWACHUNG |
| |
Steuerungs- und Überwachungseinheit2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Typ2 |
|
| |
Montageort |
Türtafel montiert |
|
|
|
|
| |
Lokaler Betrieb |
Menügeführte Bedienung über Touchpad und grafisches Farbdisplay |
|
| |
Fernbedienung |
Ethernet für Fern-/Lokale Überwachung und Steuerung über WEB-Browser |
|
| |
WEITERE SPEZIFIKATIONEN |
|
| |
Betriebstemperatur |
-40 bis +70 °C [-40 bis +158 °F]3) |
|
|
|
| |
Lagertemperatur |
-40 bis +85 °C [-40 bis +185 °F] |
|
|
|
|
| |
Abmessungen (B x T x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 Zoll]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 Zoll]
|
| |
Gewicht (ohne Module) |
Ungefähr 12 kg [26 lbs] |
|
Ungefähr 19 kg [42 lbs] |
| |
DESIGN-STANDARDS |
|
| |
Elektrische Sicherheit |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMV |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Umgebung |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.2. Andere Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.3, müssen angegeben werden
|
| |
1) Einzelheiten finden Sie im Datenblatt des Flatpack2 Solarladegeräts
2) Einzelheiten finden Sie im Datenblatt des Smartpack2 Touch-Controllers
|
3) +45 bis +70 °C [+113 bis +158 °F] mit reduzierter Leistung
4) Empfohlene Mindestschranktiefe beträgt 400 mm [15,7 Zoll]
|
Anwendungen:
Funkbasisstationen/Mobilfunkstandorte
LTE / 4G / WiMAX
Verteilte Antennensysteme
Mikrowelle
Breitband

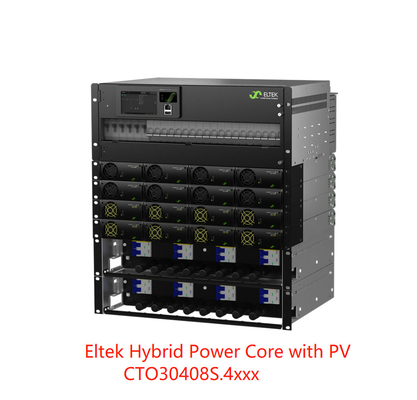

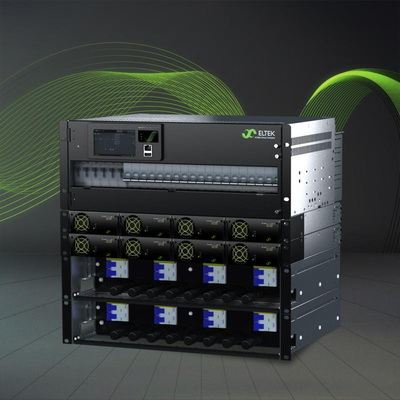

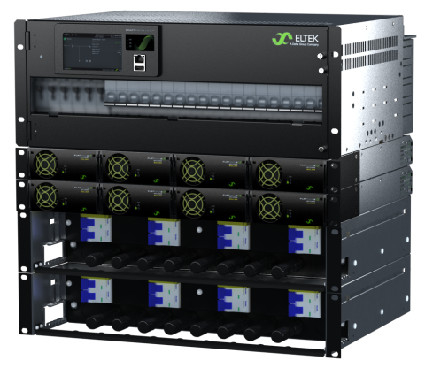

Produktdarstellung:
