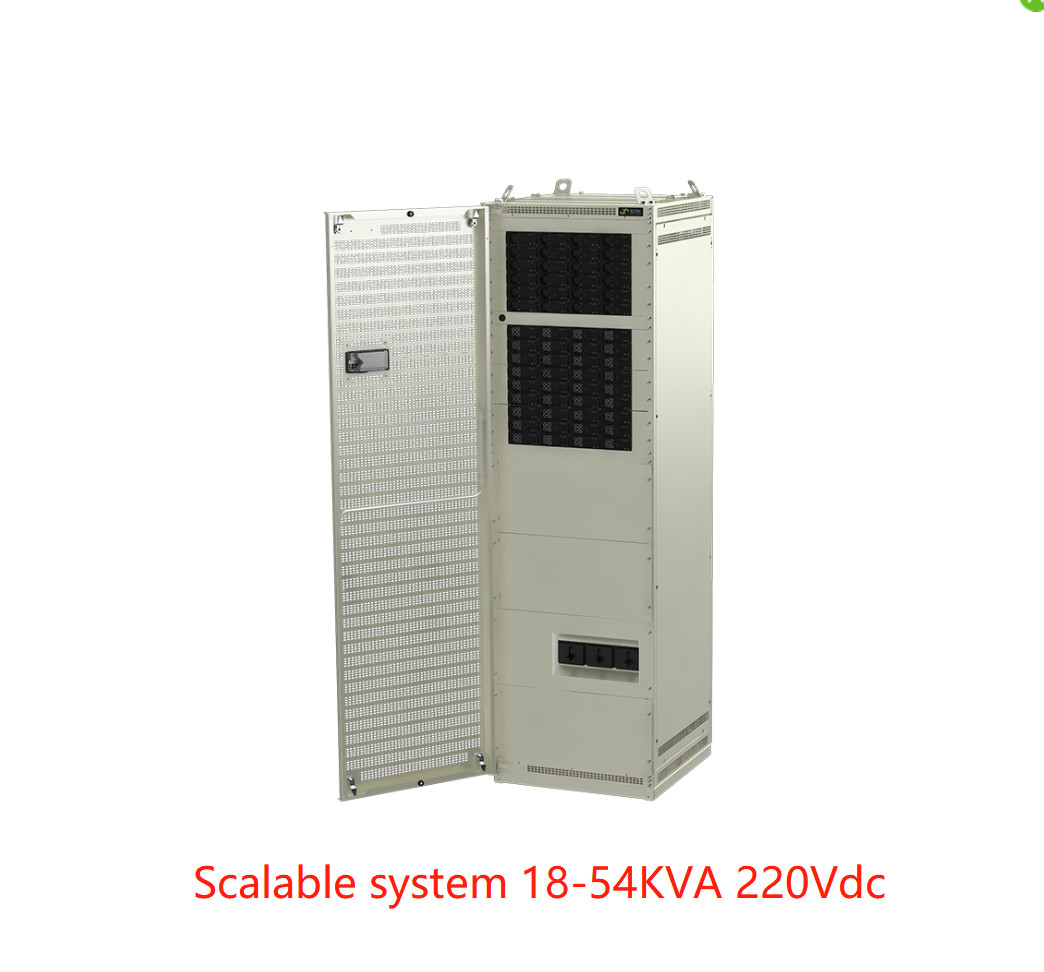

Eltek Rectiverter Indoor-System Skalierbares System 18-54 kVA 220 VDC AC-Notstromversorgung für 400 VAC oder 230 VAC (CIEJ3643.4xxx)
Eltek Rectiverter Indoor-System Skalierbares System 18-54 kVA 220 VDC AC-Notstromversorgung für 400 VAC oder 230 VAC (CIEJ3643.4xxx)

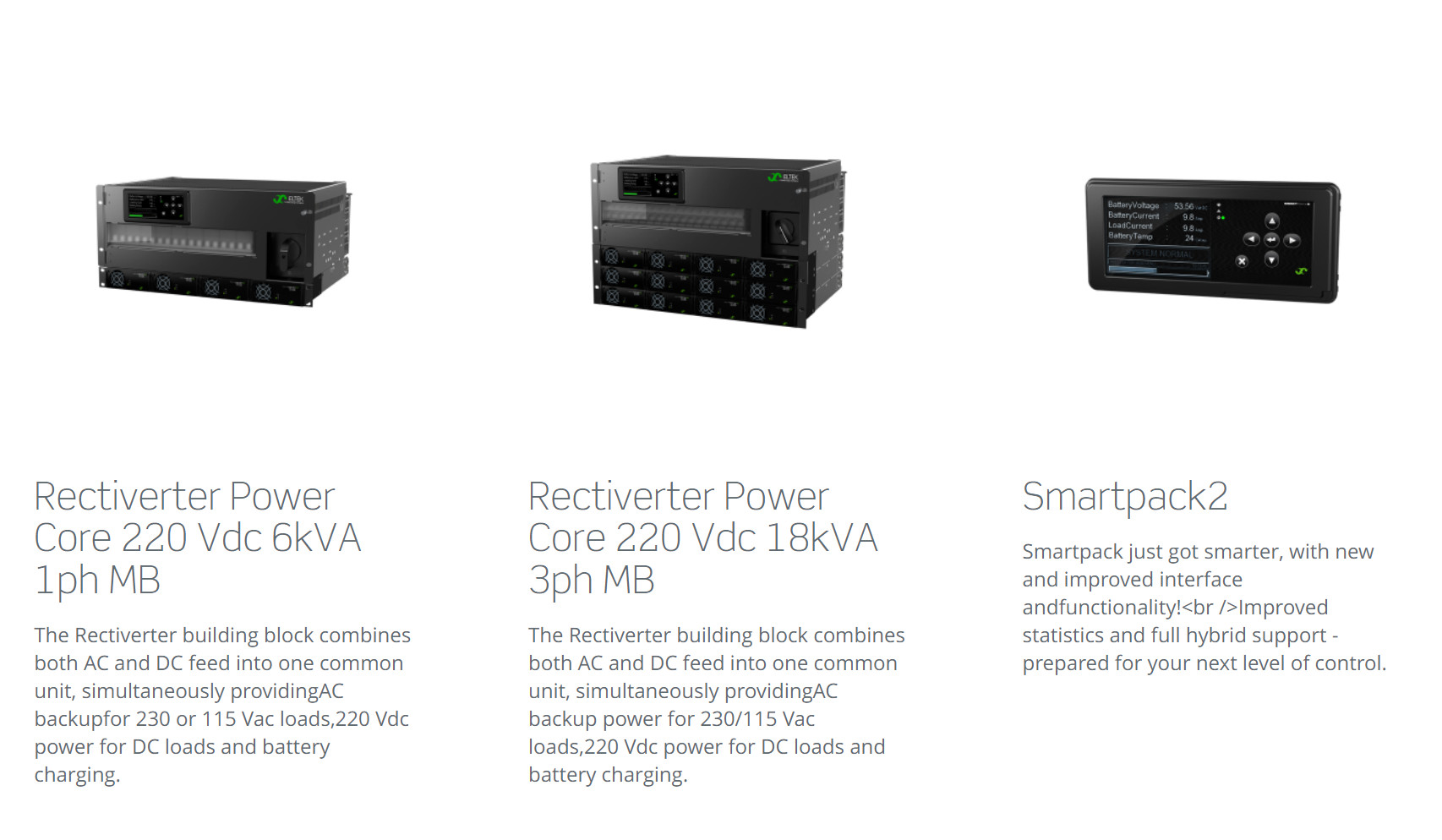

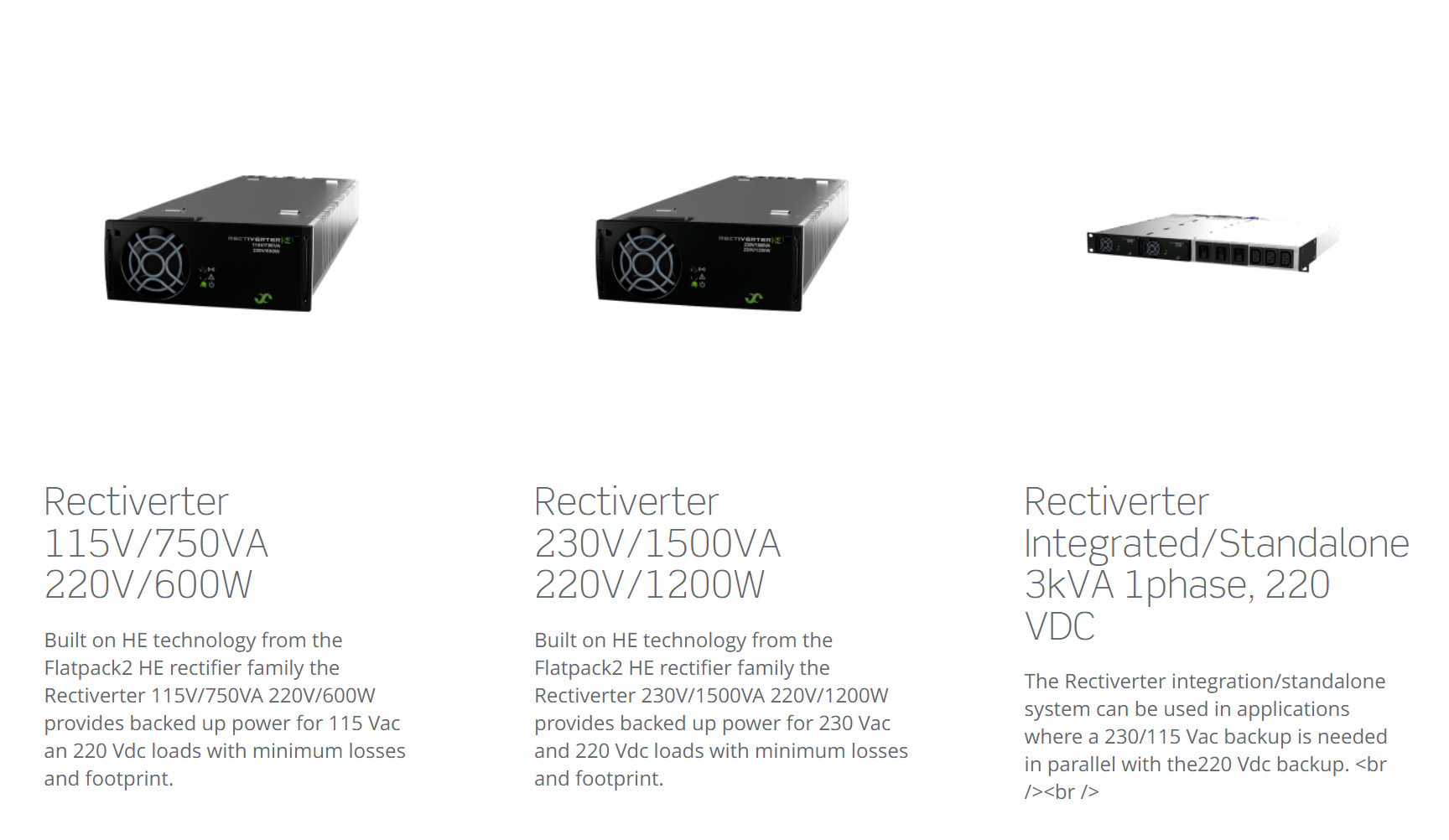

Das skalierbare Rectiverter Indoor-System bietet AC-Notstrom für
400 VAC 3-phasige oder 230 VAC 1-phasige Lasten und 220 VDC-Strom für die Batterie
Aufladung und optionale DC-Lasten. Der flexible DC-Ausgang kann so eingestellt werden,
große Batterie-Backups mit einer Schutzzeit von bis zu 10 Stunden aufzuladen.
In Kombination mit dem optionalen B-Eingang (Dual-AC-Eingang) entfällt die
Notwendigkeit eines herkömmlichen ATS (Automatic Transfer Switch). Wobei der Umschalter von A zu B-Eingang
, ein nahtloser Betrieb ohne
Unterbrechung der AC-Last ist
.
In Kombination mit dem optionalen B-Eingang (Dual-AC-Eingang) entfällt die Notwendigkeit eines herkömmlichen ATS (Automatic Transfer Switch). Wobei der Umschalter von A zu B-Eingang ein nahtloser Betrieb ohne Unterbrechung der AC-Last ist.
Bei Konfiguration mit dualem AC-Eingang zur Verwendung als AC-USV wird es gemäß EN 62040-3 als - VFI SS 111 klassifiziert.
Hauptmerkmale
l 400 VAC 3-phasiger (Y) Eingang
l 400 VAC 3-phasiger (Y) Ausgang
l 220 VDC Eingang/Ausgang
l Max. 54 kVA / 43,2 kW AC-Ausgang
l Max. 43,2 kW DC-Ausgang
l Geschützter Bulk-AC-Ausgang
l A+B-Option (Dual-AC-Eingang)
l Manuelle Bypass-Option
l Bis zu 4 Batteriestrings
l Eingebaute Transfertechnologie
l 150 % Überlastfähigkeit, 15 s
l 600 % Kurzschlussstrom 20 ms
l Hot-Pluggable
l Smartpack2-Controller
l Arbeitet parallel mit Flatpack2-Gleichrichtern
l Globale Konformität
l Patentierte HE-Technologie
Parameter:
|
| Modelle / Bestellinformationen |
54 kVA + 48 kW A-Eingang |
54 kVA + 48 kW B-Eingang |
| Produktfamilie |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich)1) |
|
400 VAC 3-phasig (Y) / 346-415 VAC |
| Frequenz (Standard-Wechselrichtermodus) |
|
50 Hz (adaptiv) |
| Frequenz (einstellbarer Wechselrichtermodus) |
|
50 Hz, 60 Hz oder zuletzt synchronisiert 50/60 Hz (adaptiv) |
| Leistung maximal (Dauerbetrieb / Überlast (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Strom maximal/Phase (Dauerbetrieb / Überlast (<15s) ) |
|
78 ARMS / 104,4 ARMS |
| Strom (maximal) Quick Trip/Phase (20 ms) |
|
380 A (6 x Nennwert) |
| Hold-up (Spannungseinbrüche) (vor dem Umschalten auf Batterie) |
|
> 5 ms bei 43,2 kW Last |
| THD |
|
< 1,5 % bei ohmscher Last |
| Ausgangsmerkmale |
Modul: Sicherung in L und N, Hot-Pluggable
100 A MCCB, AC-Ausgang individuelle Schraubklemmen 70 mm2 für L1-L3, N & PE
|
| DC-AUSGANGSDATEN |
| Spannung (Standard) / (einstellbarer Bereich) |
|
122,5 VDC / 97 - 145 VDC |
| Leistung (maximal @Nenneingang) |
|
43,2 kW 2) |
| Strom (maximal @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Hold-up-Zeit, maximale Ausgangsleistung |
|
>10 ms; VOUT > 97 VDC |
| Ausgangsmerkmale |
|
Kurzschlussfest, Überspannungsabschaltung
Batterieeingangs-/Ausgangsanschluss an M10-Bolzen
|
| EINGANGSDATEN |
| AC-Netzeingangsspannung (3-phasig Y) |
|
320-475 VAC, |
| AC-Strom/Phase (bei Nennausgangsspannung) (abhängig vom Modultyp) |
92-138 ARMS 4) |
| Frequenz (Standard: Synchronisationsbereich) |
|
47-53 & 57-63 Hz |
| Frequenz (einstellbar: Synchronisationsbereich) |
|
47-53 Hz, 57-63 Hz oder beides (adaptiv) |
| Leistungsfaktor / THD |
|
> 0,99 bei 50 % Last oder mehr /< 3,5 % |
| DC-Spannung nominal / erweiterter Bereich (keine Überlast)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| DC-Strom (maximal) |
|
450 A / 648 A während Überlast (15 s) |
| Eingangsmerkmale |
Modul: Sicherung in L und N, Hot-Pluggable, Varistor, Hot-Pluggable
160 A MCCB, AC-Eingang individuelle Schraubklemmen 70 mm2 für L1-L3, N & PE
|
| BATTERIE- UND LASTSCHUTZSCHALTER |
| 2-poliger Batterieschutzschalter |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2-poliger Lastschutzschalter |
|
- |
1*MCCB 630 A |
| OPTIONEN |
| B-Eingangs-Maximalleistung (mit FP2 HE, 2 kW Gleichrichtern) |
|
48 kW |
| Manueller Bypass-Schalter |
|
2*160 A |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
>96 % (Netzmodus (AC/AC und AC/DC)), >94 % (Wechselrichtermodus (DC/AC)) |
| Schutzklasse |
IP 20 |
|
|
| Betriebstemperatur |
-40 bis +55 °C (-40 bis +131 °F), Luftfeuchtigkeit 5 - 95 % RH nicht kondensierend |
| Lagertemperatur |
-40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend |
| Abmessungen[BxTxH] / Gewicht |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| KONSTRUKTIONSNORMEN |
| Elektrische Sicherheit |
EN 60950-1, EN 62040-1 USV-Sicherheit |
|
| EMV |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Teil 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Umgebung
|
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3)
Normale Betriebsbedingungen gemäß IEC/EN 62040-3:2011 Klausel 4.2
Andere Betriebsbedingungen gemäß IEC 62040-3:2011 Klausel 4.3, müssen 2011/65/EU (RoHS) & 2012/19/EU (WEEE) mitgeteilt werden
|
|
1) Ausgangsspannungsbereiche werkseitig konfiguriert und haben individuelle Kodierung im oberen Gehäuse
3) 90 - 102 VDC: reduzierte Leistung - kein Leistungsboost und erhöhte Spannung THD am AC-Ausgang.
|
2) AC-Last hat Priorität. MaximalverfügbarDC-Ausgangsleistung und -strom sind abhängig von der momentanen AC-Last und der AC-Eingangsspannung; d.h. maximal 28,8 kW/260 A bei voller AC-Leistung und Nenneingang für 230 VAC.
4) Wenn die DC-Spannung unter 97 V gezogen wird, kann der Eingangsstrom über diesen Wert ansteigen
|
* Das Indoor-Rectiverter-Gehäuse mit AC- und DC-Einspeisung in einem Gehäuse
