Seine Hilfen der hohen Leistungsfähigkeit auf dem Gesamtwirkungsgrad einer FerndC Spannung Zufuhr und folglich auch des Geschäftsfalles für das Vorwählen solch einer Lösung für antreibende Remote-Sites.
Seine kleinen Maße machen es perfekt für Integration in kundenspezifische Servergestelle.
| |

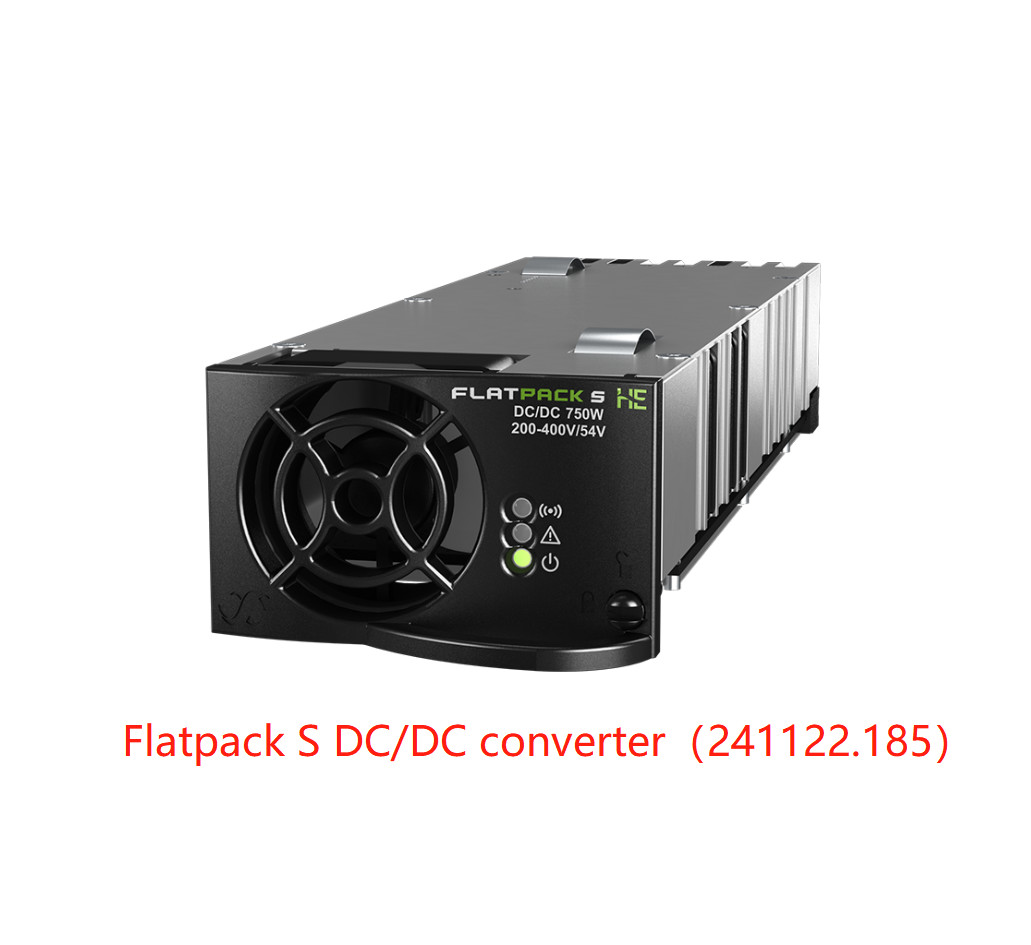

| MODELL | FLATPACK S DCDC 380/54 750 |
| Teilnummer | 241122,185 |
| EINGABEDATEN |
| Spannung (nominal) | 300 - 400 VDC |
| Spannung (Betriebsbereich) | 200 - 400 VDC |
| Gegenwärtig (Maximum) | 2,9 ADC |
| Schutz | Sicherung in positiver u. negativer aufgehobener Polarität unempfindlicher Abschaltung über 410 VDC |
| AUSGABEDATEN |
| Spannung (örtlich festgelegt) | 54 VDC |
| Nominaler Input der Energie (Maximum) @ | 750 W |
| Energie (Maximum) @ 200 VDC Input | 500 W |
| Gegenwärtiger (Maximum) @ nominaler Input | A 13,8 (@VOUT < 54="" VDC=""> |
| Halten Sie Zeit, maximale Spitzenleistung | >10ms; Ausgangsspannung > 41 VDC |
| Gegenwärtiges Teilen (10 - 100% Last) | ±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregulierung (10 - 100% Last) | ±0.5% |
| Dynamische Spannungsregulierung | ±5.0% für Lastschwankung 10-90% oder 90-10%, vorgeschriebene Zeit < 50ms=""> |
| Kräuselung | < 150="" mVPP=""> |
| Schutz | O-Ring FET |
| | Kurzschlussbeweis |
| | Schutz der hohen Temperatur |
| | Über Spannung Abschaltung |
| ANDERE SPEZIFIKATIONEN |
| Leistungsfähigkeit | > 96% |
| Isolierung | 4,2 kVDC - auszugeben Input
2,25 kVDC - Input, zum von 710 VDC mit Erde zu bedecken - mit Erde zu bedecken Ertrag |
| Warnungen: Rote LED | Niedrige und hohe Eingangsspannung, Hochs und Tiefs-Temperaturabschaltung, Gleichrichter-Ausfall,
Überspannungsabschaltung auf Ertrag, Fanausfall, wenn Fan stoppt, niedrige Ausgangsspannungswarnung, DOSEN-Busausfall |
| Warnungen: Gelbe LED | Der Konverter in der Energie setzen Modus herab, Fernausgabestrombegrenzung aktiviert, Eingangsspannung aus der Strecke heraus und blitzen an der Überspannung, Verlust der DOSEN-Kommunikation mit Prüfer |
| Normalbetrieb: Grüne LED |
| Warnungsrelais (NO- öffnet sich, wenn es abgefallen wird) | Öffnet sich alarmiert an1) und Verfehlungseingangsspannung. |
| MTBF (Frage Telcordia SR-332 ich Methode III (a)) | >350 000 (@ Tambient: °C) 25 |
Betriebstemperatur (5-95% Summen relativer Feuchtigkeit n.cond.) Maximale Spitzenleistung setzt über Temp/zu herab | -40 zu + 85°C [- 40 zu +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F] |
| Lagertemperatur | -40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| Maße [WxHxD]/Gewicht | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g=""> |
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit | UL-60950-1:2011, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC | ETSI-en 300 386 v1.6.1, 47-teiliges 15:2013 FCC CFR
EN-61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010 |
| Umwelt | ETSI-en 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) u. 2-3 (Klasse 3,2)
RoHS (2011/65/EU) und WEEE (2002/96/EC) konform |
1) für Hochs und Tiefs-Temperaturabschaltungs- und -fanausfallwarnungen öffnet das Relais mindestens 5s, bevor das Modul schloss 2) einschließlich Griff ist Tiefe 234mm [9,21"] und Höhe 42mm [1,65“] |
