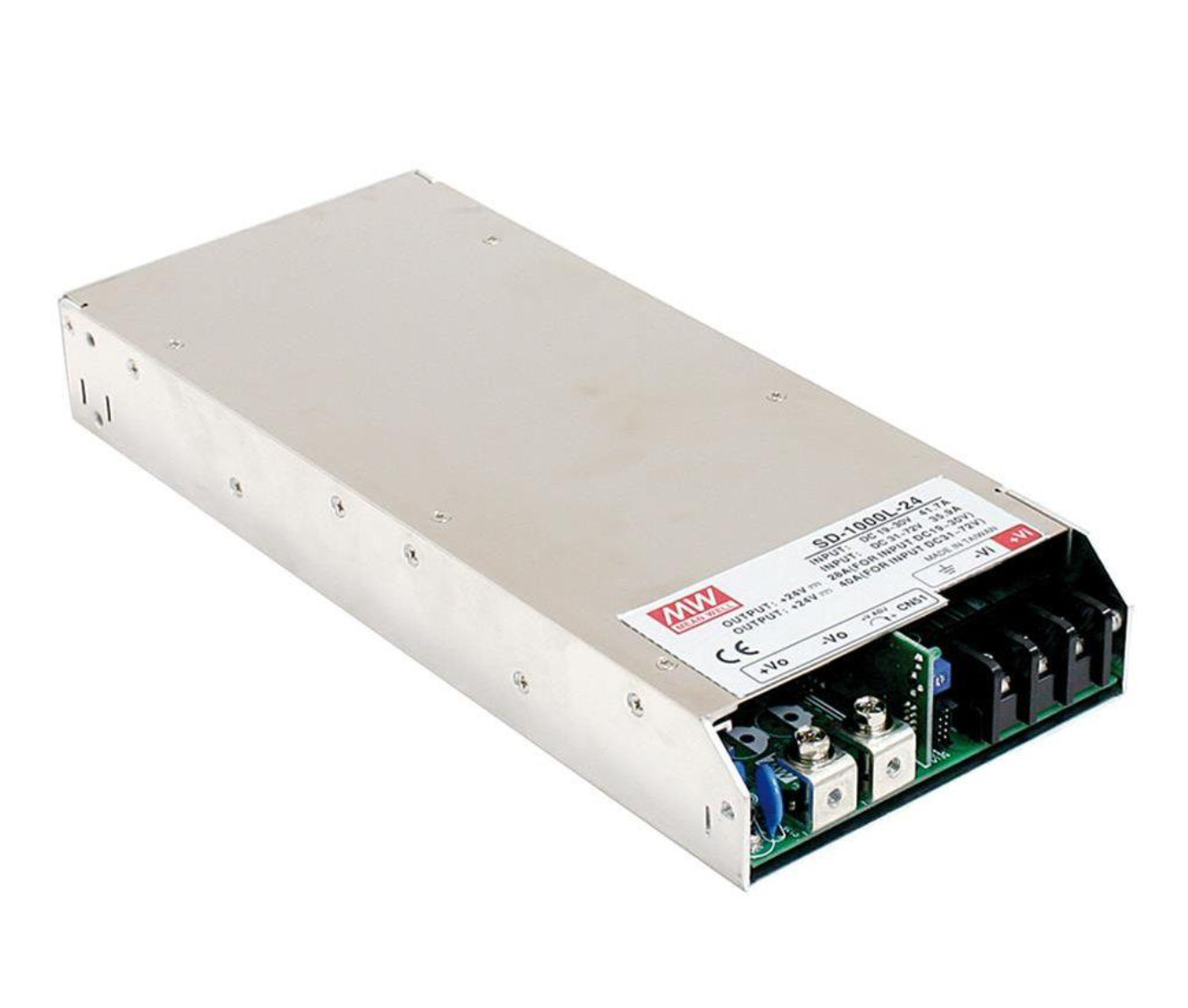

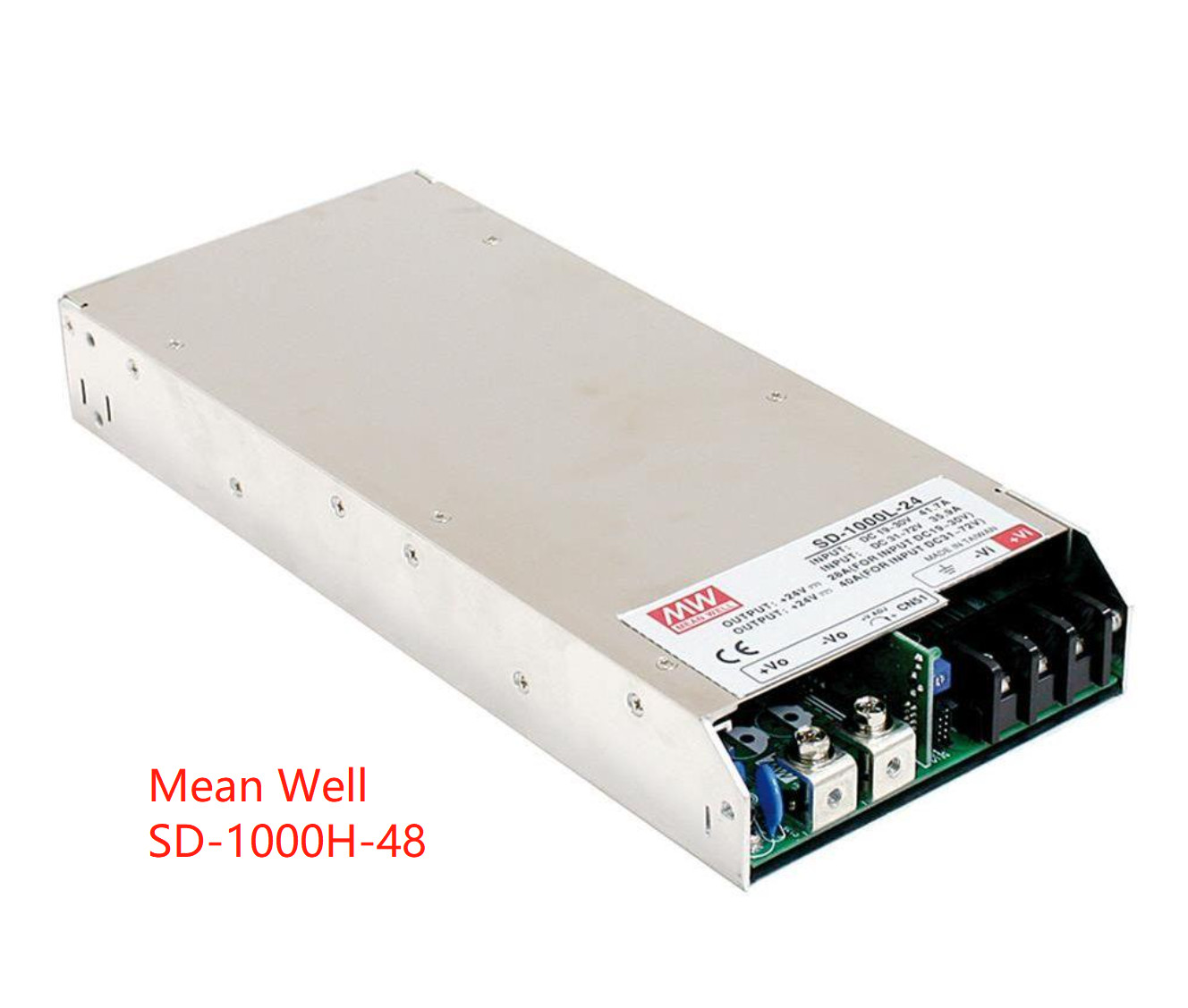

Original Mean Well Power Supply Module SD-1000H-48V 48Vdc 1000W module
Merkmale:
- 1U flaches Profil 41mm
- Hohe Leistungsdichte 10,7 W/Zoll
- 2000Vac I/O-Isolierung
- Schutzfunktionen
- Output Ok Signal
- Eingebauter Fern-EIN-AUS-Schalter
- Eingebaute Remote-Sense-Funktion
- Zwangsluftkühlung
- 12V 0,25A Hilfsausgang
- 3 Jahre Garantie
| MODELL |
SD-1000L-12 |
SD-1000L-24 |
SD-1000L-48 |
SD-1000H-12 |
SD-1000H-24 |
SD-1000H-48 |
|
AUSGANG
|
DC-SPANNUNG |
12V |
24V |
48V |
12V |
24V |
48V |
| NENNSTROM |
60A |
40A |
21A |
60A |
40A |
21A |
| STROMBEREICH |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| NENNLEISTUNG |
720W |
960W |
1008W |
720W |
960W |
1008W |
| RESTWERT & RAUSCHEN (max.)Hinweis.2 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| SPANNUNGSANPASSUNGSBEREICH |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
| SPANNUNGSTOLERANZHinweis.3 |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| LEITUNGSREGULIERUNG |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| LASTREGULIERUNG |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| EINRICHTUNG, ANSTIEGSZEIT |
500ms, 50ms bei Volllast |
|
EINGANG
|
SPANNUNGBEREICH Hinweis.5 |
19 ~ 72VDC |
72 ~ 144VDC |
| WIRKUNGSGRAD (Typ.) |
84% |
88% |
90% |
85% |
89% |
92% |
| DC-STROM (Typ.) |
23,5A/48VDC |
11,6A/96VDC |
| EINSCHALTSTROM (Typ.) |
----- |
100A/96VDC |
|
SCHUTZ
|
ÜBERLAST |
105 ~ 125% der Nennausgangsleistung |
| Schutzart: Konstantstrombegrenzung, das Gerät schaltet die o/p-Spannung nach ca. 5 Sekunden ab. Nach erneutem Einschalten wird die Spannung wiederhergestellt |
| ÜBERSPANNUNG |
16 ~ 19V |
30,8 ~ 35,2V |
62 ~ 68V |
16 ~ 19V |
30,8 ~ 35,2V |
62 ~ 68V |
| Schutzart: Abschaltung der o/p-Spannung, nach erneutem Einschalten wird die Spannung wiederhergestellt |
| ÜBERTEMPERATUR |
Abschaltung der o/p-Spannung, automatische Wiederherstellung nach Abkühlung |
| FUNKTION |
FERN-EIN/AUS-STEUERUNG |
Bitte beachten Sie das Funktionshandbuch |
| OUTPUT OK SIGNAL |
Open-Collector-Signal niedrig, wenn das Netzteil eingeschaltet ist, maximaler Sinkstrom: 10mA |
|
UMGEBUNG
|
BETRIEBSTEMPERATUR |
-20 ~ +60℃ (siehe "Derating-Kurve") |
| BETRIEBSFEUCHTIGKEIT |
20 ~ 90% RH nicht kondensierend |
| LAGERTEMPERATUR, FEUCHTIGKEIT |
-40 ~ +85℃, 10 ~ 95% RH nicht kondensierend |
| TEMPERATURKOEFFIZIENT |
±0,02%/℃ (0 ~ 50℃) |
| VIBRATION |
10 ~ 500Hz, 2G 10min./1Zyklus, 60min. jeweils entlang der X-, Y-, Z-Achse |
|
SICHERHEIT & EMV
(Hinweis 4)
|
SICHERHEITSSTANDARDS |
IEC62368-1 CB-geprüft von TÜV, TÜV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004-geprüft |
| SPANNUNGSFESTIGKEIT |
I/P-O/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
| ISOLATIONSWIDERSTAND |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
| EMV-EMISSION |
Konformität mit BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| EMV-IMMUNITÄT |
Konformität mit BS EN/EN61000-4-2,3,4,6,8, Industrieleichtniveau, EAC TP TC 020 |
|
SONSTIGES
|
MTBF |
898,2K Stunden min. Telcordia SR-332 (Bellcore); 106,7K Stunden min. MIL-HDBK-217F (25℃) |
| ABMESSUNGEN |
295*127*41mm (L*B*H) |
| VERPACKUNG |
1,94 kg; 6 Stück/12,6 kg/1,15 CUFT |
| HINWEIS |
1. Alle Parameter, die NICHT speziell erwähnt werden, werden bei 48, 96 VDC Eingang, Nennlast und 25℃ Umgebungstemperatur gemessen.
2. Restwelligkeit und Rauschen werden bei 20 MHz Bandbreite unter Verwendung eines 12" verdrillten Adernpaares gemessen, das mit einem 0,1 uF & 47 uF Parallelkondensator abgeschlossen ist.
3. Toleranz: beinhaltet Einrichtungs-, Leitungs- und Lastregelung.
4. Das Netzteil wird als Komponente betrachtet, die in ein Endgerät eingebaut wird. Alle EMV-Tests werden durch die Montage des Geräts auf
|
