Eigenschaften

Technische Daten

Marke: MITTELbrunnen

Produktbezeichnung: Gleichspannungs-/Gleichspannungswandler

Model Name: SD-100-12

Gleichstrom-Eingang: 9.2V-132V

DC-Spitzenleistung: 5V/12V/24V

Schutz: Überlastung/ Überspannung

Arbeitszeitnehmer.: -10 ~ +60°C (siehe "Abwärtskurve")

Arbeitsfeuchtigkeit: 20 ~ 90% RH nicht kondensierend

Aufbewahrung: -20 ~ +85°C, 10 ~ 95% Feuchtigkeit

Größe: 199*98*38mm (L*W*H)

Gewicht: 0.85 kg

Hervorheben:

Schaltnetzteil 12V100W DC-Umwandlungs-Modul

SD-100C-12 Schaltnetzteil 12V100W

Schaltnetzteil 12V100W DC-Umwandlungs-Modul SD-100C-12 DC-Umwandlungsmodul 12V100W

Grundinformation

Herkunftsort: KN

Markenname: Mean Well

Zertifizierung: CE/UL

Modellnummer: SD-100-12

Zahlung und Versand AGB

Verpackung Informationen: Hölzerne Kartone

Lieferzeit: 12-16 Wochen

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 3000 Stücke pro Monat

Galerie

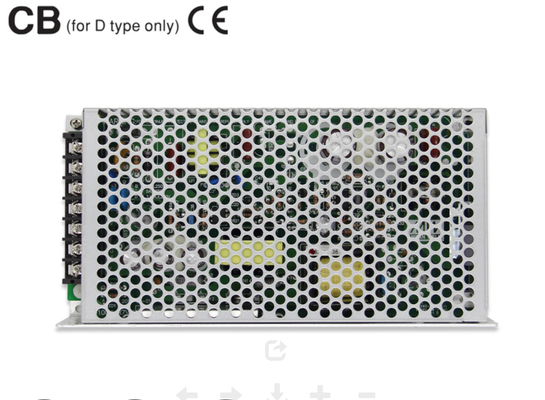

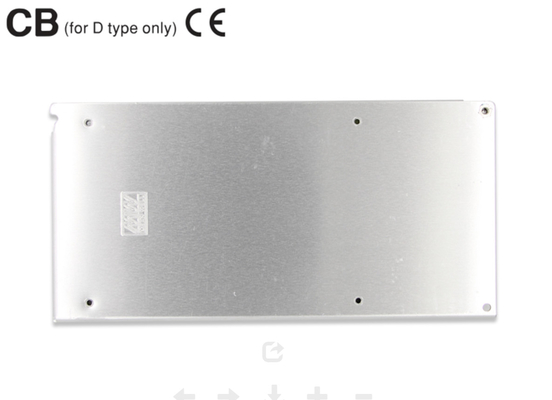

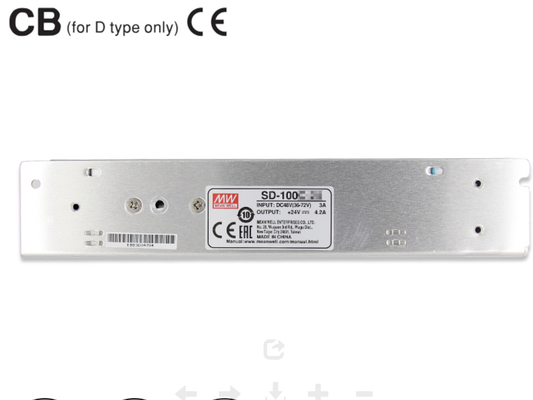

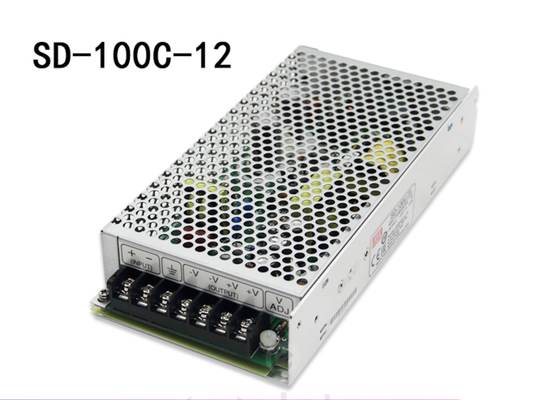

Mittelwert Original Schalter-Stromversorgung SD-100C-12 Gleichspannungsumwandlungsmodul 36-72VAC 12dc Modul 100W

Produkt-Beschreibung

Mean Well Original Schaltnetzteil SD-100C-12 DC-Wandlermodul 36-72VAC 12dc Modul 100W Mittelwert Original Schalter-Stromversorgung SD-100C-12 Gleichspannungsumwandlungsmodul 36-72VAC 12dc Modul 100W 0

Mean Well Original Schaltnetzteil SD-100C-12 DC-Wandlermodul 36-72VAC 12dc Modul 100W

Eigenschaften:

1,5~2KVAC Isolation nach Modellen
12V/0,25A Hilfsausgang für SD-500/1000

MODELL

SD-100A-5

SD-100B-5

SD-100C-5

SD-100D-5

SD-100A-12

SD-100B-12

SD-100C-12

SD-100D-12

SD-100A-24

SD-100B-24

SD-100C-24

SD-100D-24

AUSGANG

DC-SPANNUNG

NENNSTROM

STROMBEREICH

0 ~ 18A

0 ~ 20A

0 ~ 8,5A

0 ~ 4,2A

NENNLEISTUNG

100,8W

RESTWELLE & RAUSCHEN (max.) Hinweis.2

100mVp-p

120mVp-p

150mVp-p

SPANNUNGSANPASSUNGSBEREICH

4,5 ~ 5,5VDC

11 ~ 16VDC

23 ~ 30VDC

SPANNUNGSTOLERANZ Hinweis.3

±2,0%

±1,0%

LEITUNGSREGULIERUNG

±0,5%

±0,3%

±0,2%

LASTREGULIERUNG

±0,5%

±0,3%

±0,2%

EINRICHTUNG, ANSTIEGSZEIT

2s, 50ms (nur D-Modus) bei Volllast

HALTEZEIT (Typ.)

20ms (nur D-Modus) bei Volllast

EINGANG

SPANNUNGSBEREICH

A:9,5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC oder 85 ~ 132VAC

WIRKUNGSGRAD (Typ.)

DC-STROM (Typ.)

9,7A/12V

4,8A/24V

2,4A/48V

1,8A/96V

10,4A/12V

4,8A/24V

2,4A/48V

1,8A/96V

10A/12V

4,8A/24V

2,4A/48V

1,8A/96V

EINSCHALTSTROM (Typ.)

D:18A/96VDC

LECKSTROM

<0,75mA/120VAC(SD-100D)

SCHUTZ

ÜBERLAST

105 ~ 135% der Nennausgangsleistung

Schutzart: Hiccup-Modus, erholt sich automatisch nach Beseitigung des Fehlerzustands

ÜBERSPANNUNG

5,75 ~ 6,75V/10% Last

16,8 ~ 20V/10% Last

31,5 ~ 37,5V

5% Last

31,5 ~ 37,5V/10% Last

Schutzart: Hiccup-Modus, erholt sich automatisch nach Beseitigung des Fehlerzustands

UMGEBUNG

BETRIEBSTEMPERATUR

-15 ~ +60℃(SD-100A), -10 ~ +60℃(SD-100B/C/D) (siehe "Derating-Kurve")

BETRIEBSFEUCHTIGKEIT

20 ~ 90% RH nicht kondensierend

LAGERTEMPERATUR, FEUCHTIGKEIT

-20 ~ +85℃, 10 ~ 95% RH nicht kondensierend

TEMPERATURKOEFFIZIENT

±0,03%/ ℃ (0 ~ 50℃)

VIBRATION

10 ~ 500Hz, 2G 10min./1Zyklus, 60min. jeweils entlang der X-, Y- und Z-Achse

SICHERHEIT & EMV

(Hinweis 4)

SICHERHEITSSTANDARDS

IEC/BS EN/EN 62368-1 (nur für Typ D), EAC TP TC 004 zugelassen, Design gemäß AS/NZS 62368.1

SPANNUNGSFESTIGKEIT

E/A-E/A:1,5KVAC E/A-FG:1,5KVAC A/A-FG:0,5KVAC

ISOLATIONSWIDERSTAND

E/A-E/A, E/A-FG, A/A-FG:100M Ohm / 500VDC / 25℃/ 70% RH

EMV-EMISSION

Konformität mit BS EN/EN55032 (CISPR32) Klasse B, EAC TP TC 020

EMV-IMMUNITÄT

Konformität mit BS EN/EN61000-4-2,3,4,6,8, Industrieleichtniveau, EAC TP TC 020

SONSTIGES

2600,2K Std. min. Telcordia SR-332 (Bellcore); 399,9K Std. min. MIL-HDBK-217F (25℃)

ABMESSUNGEN

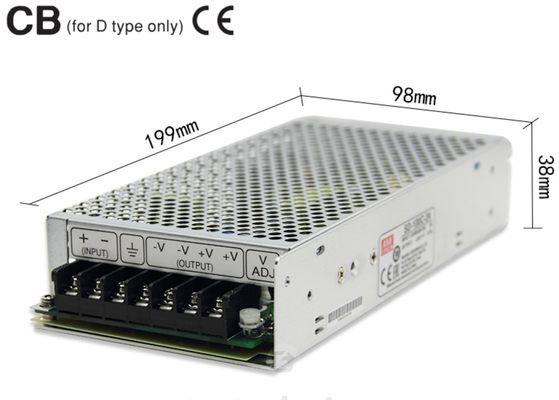

199*98*38mm (L*B*H)

VERPACKUNG

0,65 kg; 20 Stück/13,8 kg/0,85 CUFT

HINWEIS

1. Alle Parameter, die NICHT speziell erwähnt werden, werden bei 12,24,48,96VDC Eingang, Nennlast und 25℃ Umgebungstemperatur gemessen.

2. Restwelle & Rauschen werden bei 20 MHz Bandbreite unter Verwendung eines 12" verdrillten Aderpaares gemessen, das mit einem 0,1 uf & 47 uf Parallelkondensator abgeschlossen ist.

3. Toleranz: beinhaltet Einrichtungs-, Leitungs- und Lastregelung.

4. Das Netzteil gilt als Komponente, die in ein Endgerät eingebaut wird.
