| Modell |

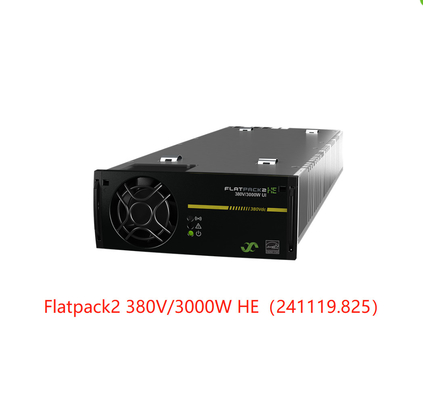

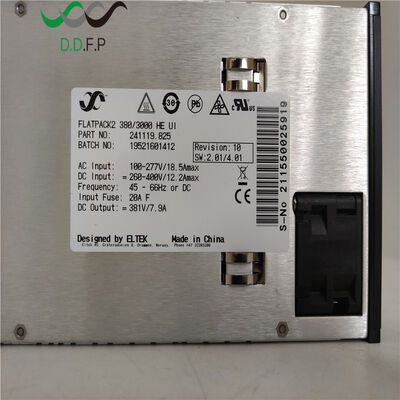

Flatpack2 380/3000 ER (UI) |
| Teilnummer |
241119,825 |
| EINGABEDATEN |
| Spannung (nominal) |
176 - 277 VAC/260 - 400 VD 1)
C
|
| Spannung (Strecke) |
85 - 305 VAC/260 - 410 VD 1)
C
|
| Frequenz |
45 - 66 Hz/) 15 - 18,5 Hz2/DC1) |
| Gegenwärtiger (Maximum) @ nominaler Input, volle Last |
18,2 ARME |
| Energie-Faktor |
> 0,99 bei 50% Last oder mehr |
|
Schutz
|
Sicherung in L- u. n-Varistor
Trennen Sie sich, wenn VIN aus Strecke heraus ist
|
| AUSGABEDATEN |
| Spannung (Nichterfüllung) |
381 VDC |
| Spannung (justierbare Strecke) |
300 - 400 VDC |
| # stützte sich Pbzelle |
156 - 168 3) |
| Energie ununterbrochen (Maximum) |
3000 W |
| Energie @ 85 VAC/85 VDC |
W 1200 |
| Gegenwärtiges ununterbrochenes (Maximum) |
9 A (@VOUT< 336="" V=""> DC A)/7,9 (@ VOUT = 381 VDC) |
| Gegenwärtiges Teilen (10 - 100% Last) |
±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregulierung (10 - 100% Last) |
±0.5% |
| Dynamische Spannungsregulierung |
±2.0% für Lastschwankung 10-90% oder 90-10%, vorgeschriebene Zeit < 10="" ms="">5) |
| Halten Sie Zeit |
> Frau 20; Ausgangsspannung > 300 VDC bei w-Last 1500 |
| Kräuselung |
< 1000="" mV="">Pp., 30 MHZ-Bandbreite |
| Schutz |
Überspannungsabschaltung, heiße Steckverbindung - die Einschaltstrombegrenzung, O-Ring Diode, Sicherung5), schließen Beweis, Schutz der hohen Temperatur, Überlastungsabschaltung4)kurz |
| ANDERE SPEZIFIKATIONEN |
| Leistungsfähigkeit @ Input 230 VAC/380VDC |
96,2%/96,6% |
| Isolierung |
3,0 kVAC – Input zum Ertrag, kVAC 1,5 – Input zur Erde, 1,5 kVDC – mit Erde zu bedecken Ertrag,
3,0 kVAC – DOSE zu Primär, kVAC 3,0 – DOSE zu Sekundär
|
| Warnungen (rote LED) |
Niedrige Hauptleitungen Abschaltung, Hochs und Tiefs-Temperaturabschaltung, Gleichrichter-Ausfall, Überspannungsabschaltung auf Ertrag, Fanausfall, Niederspannungswarnung, DOSEN-Busausfall |
| Warnungen (färben Sie LED) gelb |
Der Gleichrichter in der Energie setzen Modus herab, Fernbatteriestrombegrenzung aktiviert, Eingangsspannung aus der Strecke heraus und blitzen an der Überspannung |
| Normal (grüne LED) |
Input- und Ertrag-O.K. |
| Akustische Geräusche, am nominalen Input und an der vollen Last |
< 40dBA="">ambientambient>< 25=""> 40°C |
| MTBF (Meth Telcordia SR-232 Iss.3. II Fall L1) |
2 291 210h (@ Tambient = °C) 25 |
| Betriebstemperatur |
-40 zu +75°C (- 40 zu +167°F), Feuchtigkeit 5 - 95% relative Feuchtigkeit kondensationsfrei
Spitzenleistung setzt lineares von 3000W @ 50°C (122°F) zu 980W @ 75°C herab (167°F)
|
| Lagertemperatur |
-40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| Maße [WxHxD]/Gewicht |
109 x 41,5 x 327 Millimeter (4,25 x 1,69 x 13")/ < 1="">
|
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
En 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, Iec-60950-1:2013, UL-60950-1:2014, Nr. 60950-1-07 CSA C22.2 |
| EMC |
EN-61000-6-1:2007, -6-2:2005, -6-3:2007 + A1: 2010, -6-4:2007 + A1: 2010,
IEC61000-6-5: 2015, EN 300 386: v1.6.1, 47-teiliges 15:2013 FCC CFR
|
|
Umwelt
|
Geprüft entsprechend: ETSI-en 300 019: 2-1 (Klasse 1,2) u. 2-2 (Klasse 2,3)
Normale Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,2. Andere Betriebsbedingungen gemäß Iec-62040-5-3:2016-Klausel 4,3, müssen geraten werden
2011/65/EU (RoHS) u. 2012/19/EU (WEEE)
|
|
1) DC gab Unterstützung von der Revision ein 7, die über pn 241119.825IA in Phasen eingeteilt wurde. Unterstützung für niedrigere Gleichspannungen auf Anfrage
2) 16 2/3 Hz Frequenzbereich stützten nur sich für 230 VAC +/--15%. Maximale verfügbare Energie setzte zu W 1000 herab
3) für 156 Zellen ist minimale Prüfspannung 1,923 V/cell. Für den 168 Zellmaximalen Auftrieb ist Spannung 2,38 V/cell
4) wenn die überbelastete oder Lastsstörung, die nicht nach 10s geklärt wird (definiert als Vout < 200="" V="">DC) es dauerhaft schließt (zurückzustellen der Energiezyklus sich)
5) von der Revision 9, in Phasen eingeteilt über pn 241119.825IA
|
