Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe

1-teilig
MOQ
1 USD
Preis
Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Teil Nr.: UHP-Serie
Marke: MITTELbrunnen
Kapazität: 200 W-2500 W
Ausgangsspannung: 3.3V bis 50V
Eingangsspannung: 90 ~ 264VAC
Häufigkeit: 47 | 63Hz
Schutz: 110~140% Nennleistung
Dimension: 194*55*26mm (L*W*H)
Weight: 0.468kg;24pcs/12.2kg/
Pakcage: Kartons
Hervorheben:

Beiliegendes Schaltnetzteil UHP-750

,

Beiliegendes Schaltnetzteil UHP-1500

,

UHP-Reihe UHP-750
Grundinformation
Herkunftsort: KN
Markenname: MEAN WELL
Zertifizierung: CE
Modellnummer: UHP-Reihe
Zahlung und Versand AGB
Verpackung Informationen: Kartone
Lieferzeit: 8-10 Wochen
Zahlungsbedingungen: L/C,T/T
Versorgungsmaterial-Fähigkeit: 3000 Stücke pro Monat
Produkt-Beschreibung

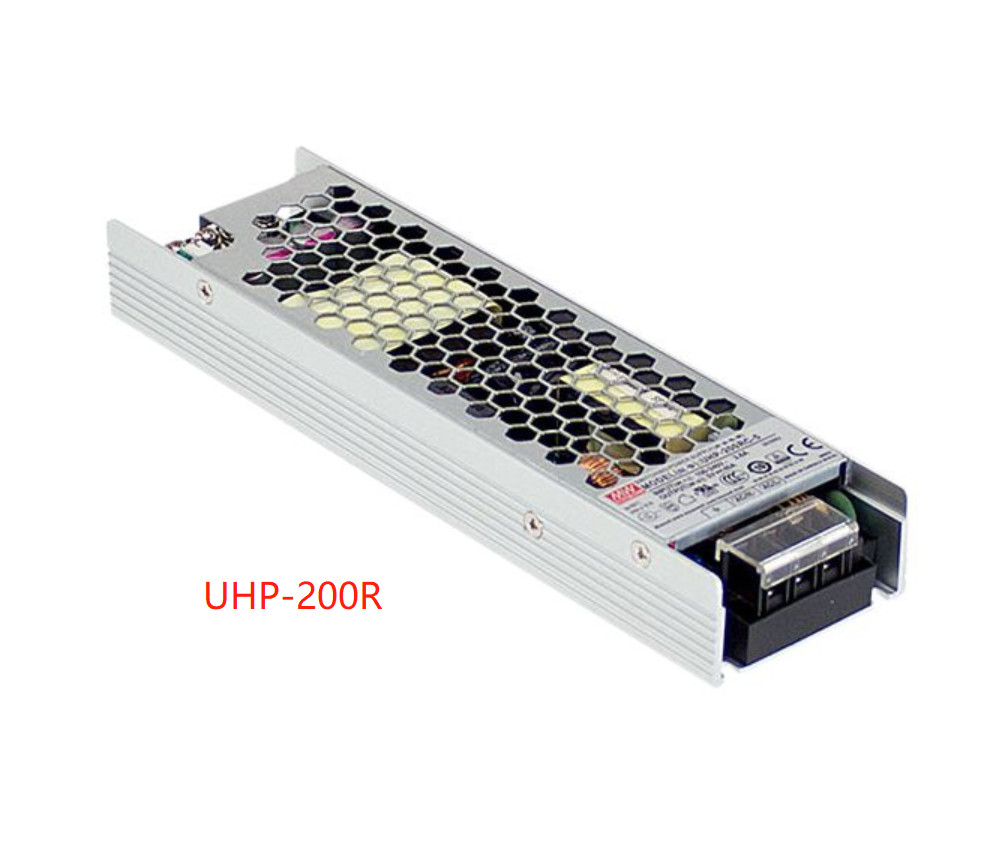

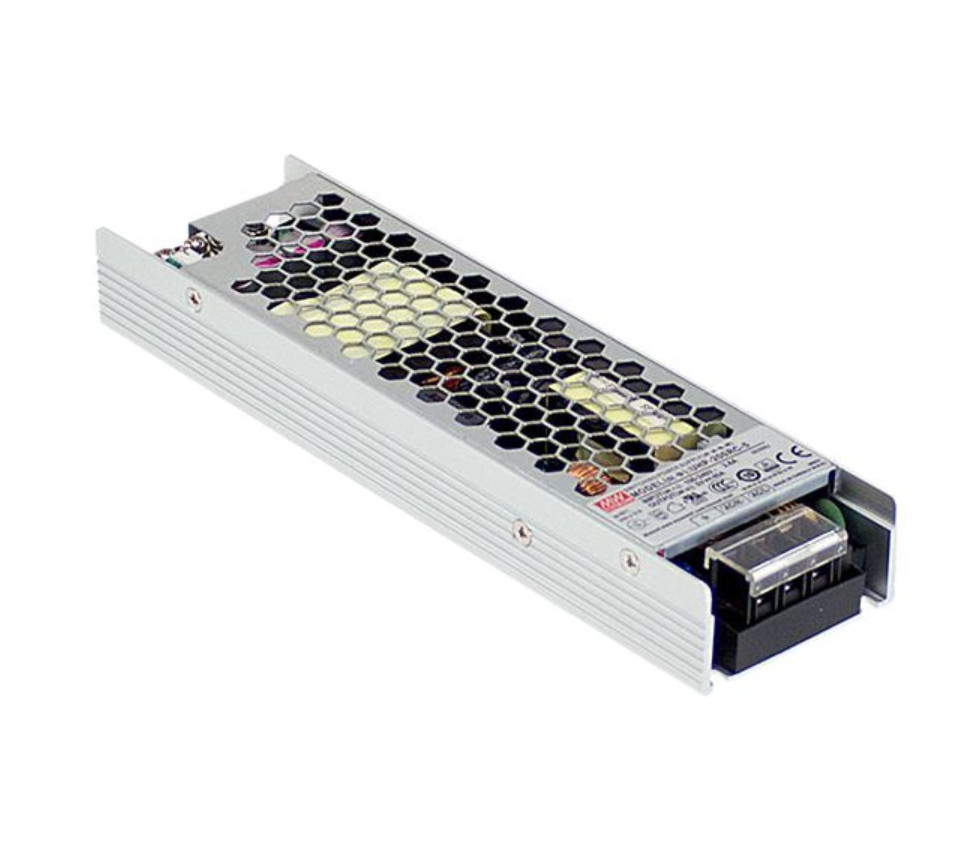

Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 0


Durchschnittliche gut geschlossene Schaltnetzteil AC/DC UHP-Serie UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500


Leistungsbereich: 200 W~2500 W


Eigenschaften:

  • Schlanke und niedriges Profil
  • Design ohne Lüfter, freie Luftkonvektion
  • Eingebettete aktive PFC-Funktion150%
  • Höchstlastfähigkeit ((100 ms)
  • Hochspannungsausgang für den HV-Typ
  • Gleichstrom-OK-Aktivsignal und redundante Funktion (optional)
  • Betriebshöhe bis 5000 m
  • LED-Anzeiger für die eingeschaltete Leistung

Parameter:



Modell UHP-200 -3.3 UHP-200 -4.2 UHP-200 -5 UHP-200 -12 UHP-200 -15 UHP-200 -24 UHP-200 -36 UHP-200 -48 UHP-200 -55






Ausgabe

 Gleichspannung 3.3V 4.2V 5V 12 V 15 V 24 V 36 V 48 V 55 V
Nennstrom 40A 40A 40A 16.7A 13.4A 8.4A 5.6A 4.2A 3.6A
Nennleistung 132 W 168 W 200 W 200.4W 201W 201.6W 201.6W 201.6W 201.6W
RIPPLE & NOISE (max.)Aufschrift.2 150mVp-p 150mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 360 mVp-p
Spannungsbereich ADJ 3.2 bis 3,5 V 30,6 bis 4,4 V 4.5 bis 5,5 V 11.4 bis 12.6V 14.3 ~ 15.8V 22.8 ~ 25.2V 34.2~37,8 V 45.6 bis 50,4 V 45 bis 58 V
SpannungstoleranzAufschrift.3 ± 2,0% ± 2,0% ± 2,0% ±1,0% ±1,0% ±1,0% ±1,0% ±1,0% ±1,0%
Linienregelung ± 0,5% ± 0,5% ± 0,5% ± 0,3% ± 0,3% ± 0,3% ± 0,3% ± 0,3% ± 0,3%
Lastregelung ±1,0% ±1,0% ±1,0% ± 0,5% ± 0,5% ± 0,5% ± 0,5% ± 0,5% ± 0,5%
SETUP, RISE Zeit 2000ms, 80ms/230VAC; 3000ms, 80ms/115VAC bei voller Last; 550ms/230VAC für die 55V-Einstellzeit
Haltet die Zeit an (Typ.) 10ms/230VAC 10ms/115VAC





Input

 Spannung Zulassungsbereich Aufschrift.4 90 ~ 264VAC 127 ~ 370VDC
Frequenzbereich 47 ~ 63 Hz
Leistungsfaktor (Typ) Bei vollen Belastungen
Wirksamkeit (Typ) 89% 90% 91% 93% 94% 94% 94% 94% 94%
Wechselstrom (Typ.) 2.2A/115VAC 1.1A/230VAC
Einfallstrom (Typ.)Aufschrift.8 Kaltstart 40A/115VAC 80A/230VAC
Leckage-Strom < 0,75mA / 240VAC



Schutz


Überlastung

 110~140% Nennleistung
Schutztyp: Schluckausfallmodus, automatisch wiederhergestellt, nachdem die Fehlerbedingung beseitigt wurde


Überspannung

 3.8 ~ 4.6V 4.62 ~ 5.46V 50,75 ~ 6,75 V 13.2 ~ 15.6V 16.5 ~ 19.5V 26.4 ~ 31.2V 39.6 ~ 46,8 V 52.8 ~ 62,4 V 60 ~ 69V
Schutzart:Ausschalten der Betriebs-/Ausgangsspannung,Wiederbetätigung zur Wiederherstellung
Überwärmung Schutztyp:Ausgeschaltete O/O-Spannung oder Hiccup-Modus, automatisch wiederhergestellt, wenn die Temperatur sinkt


Funktion

 DC OK SIGNAL (optional) Kontaktbewertung (max.):15Vdc/10mA Widerstandslast
REDUNDANT (freiwillig) Für den Schutz der Parallelverbindung:Für parallele Anwendungen wird, wenn eine Leistungsanlage nicht funktionieren kann, die andere automatisch aktiviert. Dies kann den Systemabsturz verhindern,und bieten die Zuverlässigkeit des Systems



Umwelt

 Arbeitszeit. -30 ~ +70°C (siehe "Deratungskurve")
Arbeitsfeuchtigkeit 20 ~ 95% RH nicht kondensierend
Aufbewahrungszeit, Feuchtigkeit -40 ~ +85°C, 10 ~ 95% RH nicht kondensierend
Zeitkoeffizient ± 0,03%/°C (0 ~ 50°C)
VIBRIERUNG 10 ~ 500Hz, 5G 10min./1Zyklus, jeweils 60min. entlang der Achsen X, Y und Z


Sicherheit und EMV

(Anmerkung 6)


Sicherheitsnormen

Dies ist der Fall, wenn die Anwendungsberechtigung nicht erfüllt ist, und die Anwendungsberechtigung nicht erfüllt ist.

BSMI CNS14336-1 genehmigt, Entwurf bezieht sich auf BS EN/EN61558-1,-2-16
WITHSTAND-Spannung In-P-O-P3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
Widerstand gegen Isolierung Einheitliche Prüfverfahren für die Berechnung der Schadstoffemissionen
EMK-Emissionen Einhaltung der Vorschriften der BS EN/EN55032, GB9254, Klasse B, BS EN/EN55014, BS EN/EN61000-3-2,-3,EAC TP TC 020, BSMI CNS13438
EMK-Immunität Einhaltung der Norm EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), Schwerindustrie, EAC TP TC 020


Andere

 MTBF 2472.1 K h min. Telcordia SR-332 (Bellcore) ; 257.0 K h min. MIL-HDBK-217F (25°C)
Dimension 194*55*26mm (L*W*H)
Verpackung 0.468kg; 24 Stück/12.2kg/0.49CUFT


Anmerkung

1Alle nicht speziell erwähnten Parameter werden bei 230 VAC-Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.

2. Ripple & Noise werden bei 20 MHz Bandbreite mit einem 12" verdrehten Paardraht gemessen, der mit einem 0.1uf & 47uf Parallelkondensator beendet wird.

3. Toleranz: umfaßt die eingestellte Toleranz, die Linienregelung und die Lastregelung.

4. Bei niedrigen Eingangsspannungen kann eine Absenkung erforderlich sein. Bitte überprüfen Sie die Absenkungskurve für weitere Details.

5Die Umgebungstemperatur von 5 °C/1000 m ist für Betriebshöhe größer als 2000 m erforderlich.

6Die Stromversorgung gilt als Bestandteil, der in eine Endgeräteinrichtung eingebaut werden soll.Anleitung zur Durchführung dieser EMV-Prüfungen, siehe "EMI-Prüfung von Komponentenstromversorgungen".

(verfügbar unter http://www.meanwell.com)

7Der Wirkungsgrad des Typs R ist nach den tatsächlichen Messungen etwas geringer als der des Typs Blank.

8Der Einschlagstromparameter hat eine Toleranz von 10%.

※ Haftungsausschluss für das Produkt:Weitere Informationen finden Sie unter https://Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem vorliegenden Beschluss zu unterbreiten.


Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 1



 Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 2


Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 3Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 4

Beiliegendes Schaltnetzteil UHP-750 UHP-1500 AC/DC UHP Reihe 5


Lösungen

Unsere Komplettlösung für Telekommunikationsunternehmen in und außerhalb Chinas bietet beispiellose Vorteile.Unsere Standortumfrage wird von hochqualifizierten Fachleuten durchgeführt, die fortschrittliche Techniken einsetzen, um umfassende Daten zu sammelnAuf der Grundlage dieser Daten schlagen wir einen professionellen Plan vor, der nicht nur kostengünstig, sondern auch sehr effizient ist.und unser Team kann Probleme in den meisten Fällen aus der Ferne lösenMit einem Netzwerk von vertrauenswürdigen Partnern auf der ganzen Welt, bieten wir Ihnen eine umfangreiche Instandhaltung, die alle Aspekte der Telekommunikationsinfrastruktur abdeckt.Wir können eine globale Abdeckung und lokale Expertise bieten, was unseren Kunden einen Wettbewerbsvorteil verschafft.



Häufige Fragen:

1.F: Was ist Ihr Ansatz für die Qualitätskontrolle?- Ich weiß.

A: Vor dem Versand werden alle Produkte durch simulierte Verwendungsszenarien, einschließlich Last-, Volllast- und Stromteilungsversuche, gebracht, um eine gleichbleibende Qualität zu gewährleisten.- Ich weiß.


2.F: Was ist die Mindestbestellmenge?- Ich weiß.

A: Es gibt kein Mindestpreis. Sie können nur einen Artikel bestellen. Allerdings beeinflusst die Bestellgröße die Preise und Lieferzeiten.- Ich weiß.


3.F: Können Sie Ihre Firma vorstellen?- Ich weiß.

A: Natürlich. Ich schicke Ihnen sofort unser umfassendes Firmenprofil mit einem detaillierten Überblick über unsere Aktivitäten und Leistungen.- Ich weiß.


4.F: Was zeichnet Ihre Firma aus?- Ich weiß.

A: Unsere wichtigsten Stärken sind ein reichhaltiges Lagerbestand, eine zuverlässige Versorgungskontinuität und die Fähigkeit, maßgeschneiderte Lösungen für die unterschiedlichen Kundenbedürfnisse bereitzustellen.- Ich weiß.


5.F: Kann ich Proben anfordern und ein Preisangebot erhalten?- Ich weiß.

A: Proben sind erhältlich, sie werden zum Großhandelspreis angeboten, und Sie müssen die Versandkosten übernehmen.
