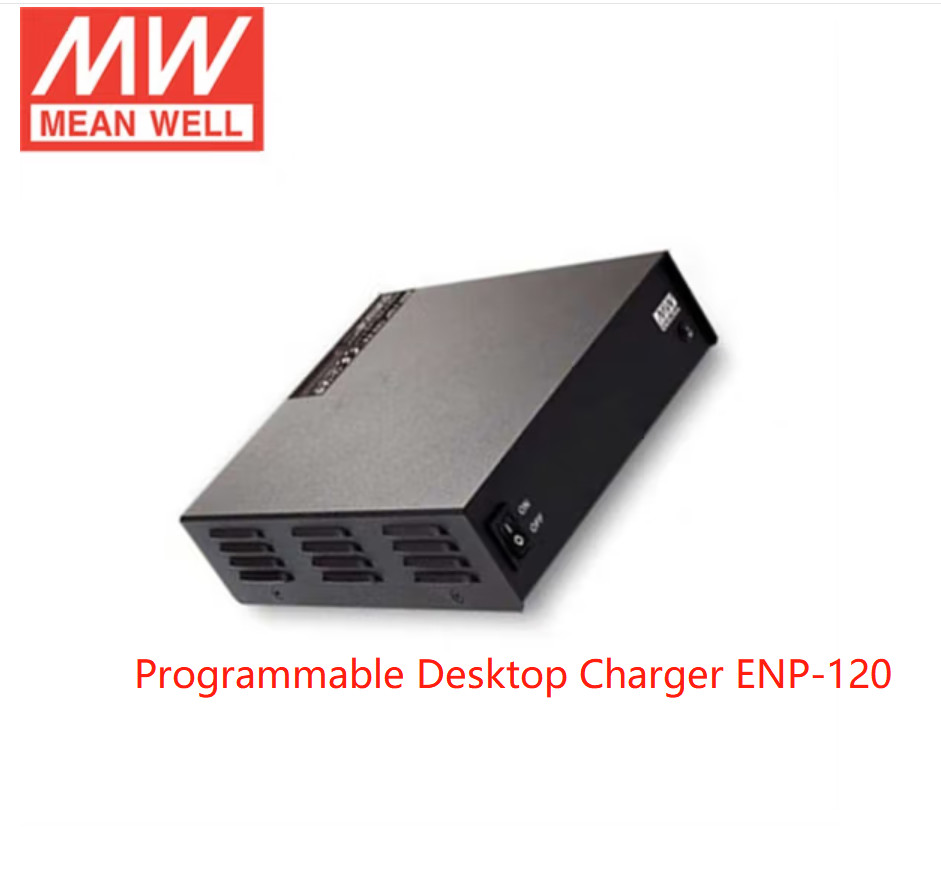

Mittlerer gut tragbare Programmierbare Desktop-Ladegerät ENP-120 ENP-180 ENC-120 120W-360W Ladegerät
Leistung:
ENP-120/ENP-180/ENP-240/ENP-360
Ladegerät:
Einheitliche Datenbank/Die in Absatz 1 genannte Nummer gilt./Einheitliche Datenbank (ENC)/Die in Absatz 1 genannten Anforderungen gelten nicht.
Eigenschaften:
ENC: Programmierbares Ladegerät
ENP: Schaltanlage für Desktops der Stufe VI
Ladespannung, Ladestrom und Timeout können über SBP-001 programmiert werden
NTC für die Temperaturkompensation (ENC-Serie)
Design ohne Lüfter und geräuschfrei
Schutz: Kurzschluss, Schutz vor Überspannung und Temperaturüberschreitung (ENC/ENP-Serie). Batterie unter Spannung, Batterie über Spannung, Umkehrpolaritätsschutz ((nur für ENC-Serie)
mit einer Leistung von mehr als 1000 W
3 Jahre Garantie
Technische
| Modell |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
Ausgabe
|
Gleichspannung |
13.8V |
27.6V |
55.2V |
| Nennstrom |
8.7A |
4.3A |
2.2A |
| Aktuell |
Bewertet |
0 ~ 8,7A |
0 ~ 4,3A |
0 ~ 2,2A |
| PEAK |
Aufschrift.2 |
10.9A |
5.38A |
2.75A |
| WATTAGE |
Bewertet |
120 W |
119 W |
121 W |
| PEAK |
Aufschrift.2 |
150.4W |
148.5W |
151.8W |
| RIPPLE & NOISE (max.)Aufschrift.3 |
150mVp-p |
150mVp-p |
350mVp-p |
| Spannungsbereich ADJ |
11.5 ~ 15V |
23.5 ~ 30V |
47.5 ~ 58.8V |
| SpannungstoleranzAufschrift.4 |
±1,0% |
±1,0% |
±1,0% |
| Linie Verordnung (EG) Nr. Aufschrift.5 |
± 0,5% |
± 0,5% |
± 0,5% |
| Lastregelung |
Aufschrift.6 |
± 2,0% |
±1,0% |
± 0,5% |
| SETUP, RISE Zeit |
Aufschrift.7 |
1000 ms, 100 ms bei voller Last |
| Haltet die Zeit an (Typ.) |
20 ms bei voller Last |
|
Input
|
Spannungsbereich |
Aufschrift.8 |
90 ~ 264VAC |
127 ~ 370VDC |
|
| Frequenzbereich |
47 ~ 63 Hz |
| Leistungsfaktor (Typ) |
Bei vollen Belastungen |
| Wirksamkeit (Typ) |
890,5% |
91% |
910,5% |
| Wechselstrom (Typ.) |
1.25A/115VAC |
0.63A/230VAC |
|
| Eintrittsstrom (Typ.) |
Kaltstart 65A bei 230VAC |
| Leckage-Strom |
< 3,5 mA / 240 VAC |
| Keine Leistungsaufnahme bei Last |
< 0,15 W |
|
Schutz
|
Kurzschluss |
Schutztyp: Konstante Strombegrenzung, automatisch wiederhergestellt, nachdem die Fehlerbedingung beseitigt wurde |
|
Überlastung
|
Normalerweise arbeitet innerhalb von 110 ~ 125% der Nennleistung für mehr als 3 Sekunden und schaltet auf eine konstante Strombegrenzung mit automatischer Wiederherstellung nach Entfernung der Spitzenlast. |
| Feststrombegrenzung, wenn >125% der Nennleistung, mit automatischer Wiederherstellung nach Beseitigung des Überlastzustands |
| Überspannung |
15.5 ~ 18.2V |
31 ~ 36,5 V |
62.1 ~ 72,9 V |
| Schutztyp: Betriebs-/Ausgangsspannung abschalten, erneut einschalten, um zu erholen |
| Überwärmung |
Abschalten O / O Spannung, erholt sich automatisch nach Temperaturen sinkt |
|
Umwelt
|
Arbeitszeit. |
-30 ~ +70°C (siehe "Abschwächungskurve") |
| Arbeitsfeuchtigkeit |
20 ~ 95% RH nicht kondensierend |
| Aufbewahrungszeit, Feuchtigkeit |
-40 ~ +85°C, 10 ~ 95% RH nicht kondensierend |
| Zeitkoeffizient |
± 0,05%/°C (0 ~ 50°C) |
| VIBRIERUNG |
10 ~ 500Hz, 2G 10min./1Zyklus, jeweils 60min. entlang der Achsen X, Y und Z |
|
Sicherheit und EMV
(Anmerkung 9)
|
Sicherheitsnormen |
IEC62368-1, UL62368-1, EAC TP TC 004 genehmigt; entspricht der Norm EN/EN62368-1 |
| WITHSTAND-Spannung |
Einheit für die Bereitstellung von elektrischen Antrieben |
I/P-FG:2KVAC O/P-FG:0.5KVAC |
|
| Widerstand gegen Isolierung |
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen von Schadstoffen |
|
EMK-Emissionen
|
Parameter |
Standards |
Prüfstand / Anmerkung |
| Ausführungen |
Dies ist der Fall, wenn die Fahrzeugkennzeichnung in einem anderen Mitgliedstaat als dem in Anhang I der Richtlinie 2008/57/EG genannten Mitgliedstaat erfolgt. |
Klasse B |
| Strahlend |
Dies ist der Fall, wenn die Fahrzeugkennzeichnung in einem anderen Mitgliedstaat als dem in Anhang I der Richtlinie 2008/57/EG genannten Mitgliedstaat erfolgt. |
Klasse B |
| Harmonische Strömung |
BS EN/EN61000-3-2 |
- Was ist los? |
| Spannungsflimmern |
BS EN/EN61000-3-3 |
- Was ist los? |
|
EMK-Immunität
|
BS EN/EN55024 |
| Parameter |
Standards |
Prüfstand / Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Stufe 3, 8KV Luft; Stufe 2, 4KV Kontakt |
| Strahlend |
BS EN/EN61000-4-3 |
Stufe 2, 3 V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Stufe 2, 1KV |
| Aufschwung |
BS EN/EN61000-4-5 |
Ebene 2, 1KV/Line-Line, Ebene 3, 2KV/Line-Earth |
| Ausführungen |
BS EN/EN61000-4-6 |
Stufe 2, 3Vrms |
| Magnetfeld |
BS EN/EN61000-4-8 |
Stufe 1, 1A/m |
| Spannungsabfälle und -unterbrechungen |
BS EN/EN61000-4-11 |
>95% Einbruch 0,5 Perioden, 30% Einbruch 25 Perioden
>95% Unterbrechungen 250 Perioden
|
|
Andere
|
MTBF |
1997.9K hrs min. |
Die Ausrüstung wird von der Kommission im Rahmen der Verordnung (EG) Nr. 765/2008 geprüft. |
Mil-HDBK-217F (25°C) |
| Dimension |
192*178*45,5 mm (L*W*H) |
| Verpackung |
0.98Kg; 10 Stück/10.8Kg /1.38CUFT |
| Anmerkung |
1Alle nicht speziell erwähnten Parameter werden bei 230 VAC-Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.
2- Spitzenstrom oder Spitzenleistung bis zu 3 Sekunden ist vorgesehen.
3. Ripple & Noise werden bei 20 MHz Bandbreite mit einem 12" verdrehten Paardraht gemessen, der mit einem 0.1uf & 47uf Parallelkondensator beendet wird.
4. Toleranz: umfaßt die eingestellte Toleranz, die Linienregelung und die Lastregelung.
5Die Linienregelung wird bei Nennlast von der unteren Linie zur oberen Linie gemessen.
6Die Lastregelung wird von 0% bis 100% Nennlast gemessen.
7. Die Länge der Einrichtungszeit wird beim ersten kalten Start gemessen.
8. Bei niedrigen Eingangsspannungen kann eine Absenkung erforderlich sein. Bitte überprüfen Sie die Absenkungskurve für weitere Details.
9Die Stromversorgung gilt als unabhängige Einheit, aber die Endgeräte müssen noch einmal bestätigen, dass das gesamte System den Anforderungen der
Für Anleitungen zur Durchführung dieser EMV-Prüfungen siehe "EMI-Prüfung von Komponentenstromversorgungen".
(verfügbar unter http://www.meanwell.com)
10. Die Umgebungstemperatur von 3,5 °C/1000 m bei Modellen ohne Lüfter und von 5 °C/1000 m bei Lüftermodellen für Betriebshöhen über 2000 m ((6500 ft).
※ Haftungsausschluss für das Produkt:Weitere Informationen finden Sie unter https://Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem vorliegenden Beschluss zu unterbreiten.
|
