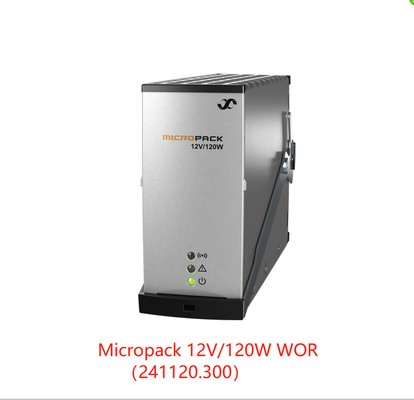

| Modell |
12V / 120W |
24V / 240W |
48V / 250W |
| Teilenummer |
241120.300 |
241120.200 |
241120.100 |
| EINGANGSDATEN |
|
|
|
| Spannungsbereich |
85 - 300 V AC/ DC 1) |
| Spannungsbereich (nominal) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frequenz |
0 - 66 Hz 1) |
| Maximaler Strom, 230V Eingang / gesamt (Boost) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Maximaler Erdableitstrom |
2,0 mA (@ 250V AC/ 50Hz) |
| Leistungsfaktor |
0,97 (@ 70 - 100 % Last) |
0,98 (@ 55 - 100 % Last) |
0,98 (@ 50 - 100 % Last) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % Last) |
< 5 % (@ 50 - 100 % Last) |
< 5 % (@ 50 - 100 % Last) |
| Schutz |
Varistor für transienten Schutz, Sicherung in beiden Leitungen (2x 2,0 A), Abschaltung über 300 V AC/ DC |
| AUSGANGSDATEN |
|
|
|
| Standardspannung |
13,6 V DC |
27,2 VDC |
53,5 VDC |
| Spannungsbereich |
10,7 - 18,0 V DC |
21,5 - 36 VDC |
43,5 - 57,6 V DC |
| Spannungsbereich ohne Controller |
10,7 - 15,0 V DC |
21,5 - 30 VDC |
43,5 - 57,6 V DC |
| # Pb-Zellen unterstützt (1,8 - 2,4 V DC/ Zelle) |
6 - 7 |
12 - 15 |
24 |
| # NiCad-Zellen unterstützt (1,05 - 1,65 V DC/ Zelle) |
10 - 11 2) |
20 - 222) |
- |
| Max. Leistung, nominal / 60s Boost |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Max. Strom, @12/ 24/ 48V DC / Boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Stromaufteilung |
±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregelung ± |
0,5% von 10% bis 100% Last und Nenneingang |
| Dynamische Spannungsregelung |
± 5 %< 10 ms, Lastsprung 10% bis 90% oder umgekehrt bei Nennausgangsspannung |
| Haltezeit, Standardspannung und volle Leistung |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel und Rauschen, 30 MHz b.w. / psophometrisch |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Schutz |
Überspannungsabschaltung, kurzschlussfest, hohe Temperatur, Hot-Plug-Inrush-Strombegrenzung, Sicherung |
| WEITERE SPEZIFIKATIONEN |
|
|
|
| Wirkungsgrad @ Nenneingang/Ausgang, Spitze/Bereich |
89,5% / >88%, 50-100% Last |
93,0% / >92%, 50-100% Last |
93,6% / >93%, 50-100% Last |
| Isolation |
3,0 kVAC – Eingang und Ausgang, 1,5 kV AC – Erdung Eingang, 0,5 kV DC – Erdung Ausgang |
| Alarme: Rote LED 'ein' |
Netzausfallabschaltung, Hoch- und Niedertemperaturabschaltung, Gleichrichterausfall, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm, CAN-Bus-Ausfall |
| Warnungen: Gelbe LED 'ein' |
Gleichrichter im Leistungsreduzierungsmodus, Fernbegrenzung des Batteriestroms aktiviert, Eingangsspannung außerhalb des Bereichs, Blinken bei Überspannung |
| Normal (Modul läuft): Grüne LED 'ein' |
|
| Alarmausgang (isoliert) |
NO (+Pluspol), COM (-Minuspol). 60 V / 100 mA max |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95% RH nicht kondensierend) Ausgangsleistung reduziert sich über Temp / bis |
-40 bis +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 bis +60°C [-40 bis +142°F]
+45°C / 80W @ +60°C
|
-40 bis +75°C [ -40 bis +167°F]
+55°C / 140W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht |
39,0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
| DESIGN-STANDARDS |
|
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Netz-Oberschwingungen |
EN 61000 -3-2 |
| Umwelt |
ETSI EN 300 019: 2 -1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2002/ 95/ EG (RoHS) & 2002/ 96/ EG (WEEE)
|
|
Marine-Konformität
(EMV-Klasse B mit AC-Filter)
|
DnV-Regeln für die Klassifizierung von Schiffen, Hochgeschwindigkeits- und Leichtbaufahrzeugen und DnV-Offshore-Standards |
|
1) DC-Unterstützung für 241120.200 mit primärem FW 404088.009 (ab HW-Revision 1.2) und 241120.100 ab HW-Revision 2
2) 11/ 22 Zellen mit max. Boost-Spannung 1,636 V DC/ Zelle
3) Quick-Trip-Funktion, wenn V OUT = 5 VDC, wird ein 35 ms Stromimpuls erzeugt, um die Sicherung/MCB an einem kurzgeschlossenen Zweig auszulösen
4) Nur 12V und 24V
|
